六角レンチで締めるだけの簡単パイプ継ぎ手
キー・ライトカタログ

キー・ライトカタログ　


Type LF50
LF50　
Type 寸法(mm) 重量
管径 B C D E F ボルト
孔経 		(Kg)
LF50-6 35 50 42 75 53 10 0.17
LF50-7 42 59 53 90 59 10 0.25
LF50-8 49 65 60 90 67 10 0.85
●LC50の金具の１つです。固定するボルトやネジなどは、直径10㎜のものをご使用ください。
Type LM50
LM50
Type 寸法(mm) 重量
管径 B C D E F ボルト
孔経 		(Kg)
LM50-6 35 50 44 47 11 10 0.12
LM50-7 42 59 51 50 11 10 0.15
LM50-8 49 65 60 55 11 10 0.20
●LC50の金具の１つです。パイプ構造物とパネルを固定するのに適しています。固定するボルトやネジなどは、直径10㎜のものをご使用ください。
Type LC51
LC51
Type 寸法(mm) 重量
管径 B C D E F G (Kg)
LC51-666 35 0.57
LC51-777 42 0.73
LC51-888 49 0.85

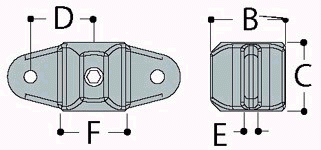

Type LM51
LM51
Type 寸法(mm) 重量
管径 B C D E F ボルト
孔経 		(Kg)
LM51-6 35 50 44 47 11 42 10 0.16
LM51-7 42 59 51 50 11 53 10 0.20
LM51-8 49 65 60 55 11 60 10 0.27
LM51
●組み合わせて使用する金具の１つです。パネルを取り付けるのに使用できます。
Type LC52
LC52
Type 寸法(mm) 重量
管径 B C D E F G (Kg)
LC52-666 35 0.59
LC52-777 42 0.73
LC52-888 49 0.85
LC52
Type LM52
LM52
Type 寸法(mm) 重量
管径 B C D E F ボルト
孔経 		(Kg)
LM52-6 35 50 44 47 11 42 10 0.16
LM52-7 42 59 51 50 11 53 10 0.23
LM52-8 49 65 60 55 11 60 10 0.27
LM52
●組み合わせて使用する金具の１つです。パネルを取り付けるのに使用できます。
Type LB54
LB54
Type 寸法(mm) 重量
管径 B C D E F G (Kg)
LB54-6 35 50 42 100 0.35
LB54-7 42 58 53 119 0.65
LB54-8 49 65 60 131 0.73
●45°～200°の間で直列に角度変動可能な金具です。
Type LM58
LM58
Type 寸法(mm) 重量
管径 B C D E F G H (Kg)
LM58 86 34 8 53 45 10 11 0.17
　
●角度をつけたパイプと平らな面とで固定する金具の１つです。
Type LC58
LC58
Type 寸法(mm) 重量
管径 B C D E F G (Kg)
LC58-6 35 0.34
LC58-7 42 0.43
LC58-8 49 0.47
●平坦な場所に角度をつけて固定するのに適した金具です。
注）ガードレールあるいは欄干を支える基礎フランジとしての使用は避けてください。
