キークランプ／キーライト

キークランプ

英国のロンドンより西に約1時間のReadingに所在するキーセーフティ社によって開発された、オールマイティーなパイプ継手です。
約85年の歴史を誇り、ヨーロッパ・アメリカ、カナダでは販売網も確立され、その用途は実に多様。1995年より当社が日本国内の独占販売権を得、現在色々な分野で実績を上げております。

キークランプカタログはこちら　＞キークランプ　用途別施工例　＞

キークランプの特長

■ 強度があり、精密な構造物が作れる。

■ 施工が簡単。六角レンチ１本で素人でも設置可能。

■ ボルトなどの突起物がなく、安全で美的。

■ 取り外して、何度でも組立自由。

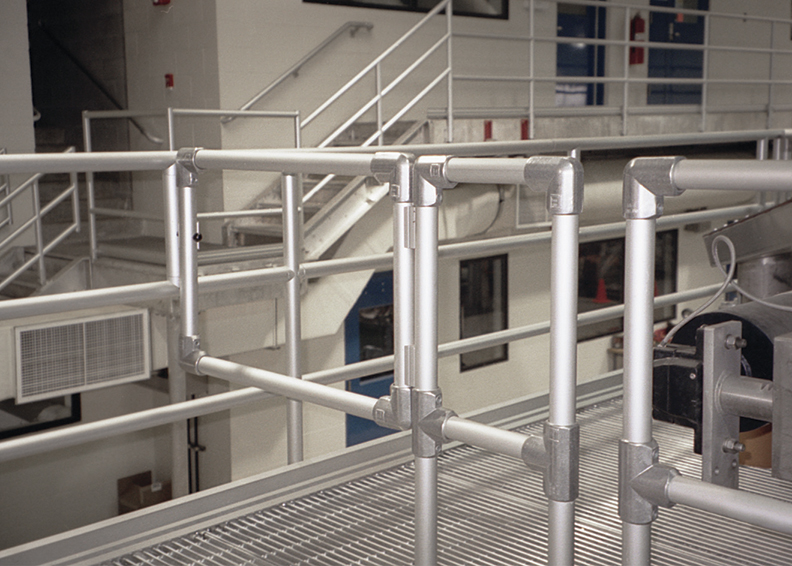

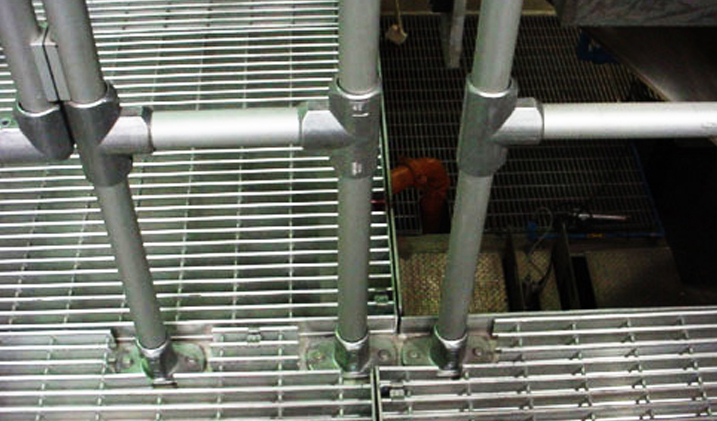

キーライト

キーライトは、高品質な珪素マグネシウム合金のアルミ製。軽量で腐食に耐え、パイプ構造物の強度を持続させます。多種にわたる品揃えで、思いのままに設置可能。フレキシブル性を誇り、仮設から産業用まで、用途も幅広くお使いいただけます。先端が超硬金属でできた内蔵型スクリューネジを六角レンチ一本で締めるだけでの簡単設置。溶接や穴あけは一切不要です。

キーライトカタログはこちら　＞キーライト　用途別施工例　＞

キーライトの特長

■ 優れたデザイン性

■ 軽量

■ ネジはKeeKoatによる防腐食仕上げ

■ 簡単かつ強固な設置を実現

■ 安全で美的な内蔵型のネジ

■ 長期メンテナンス不要

■ 34～60.5㎜のパイプに適応

使用場所

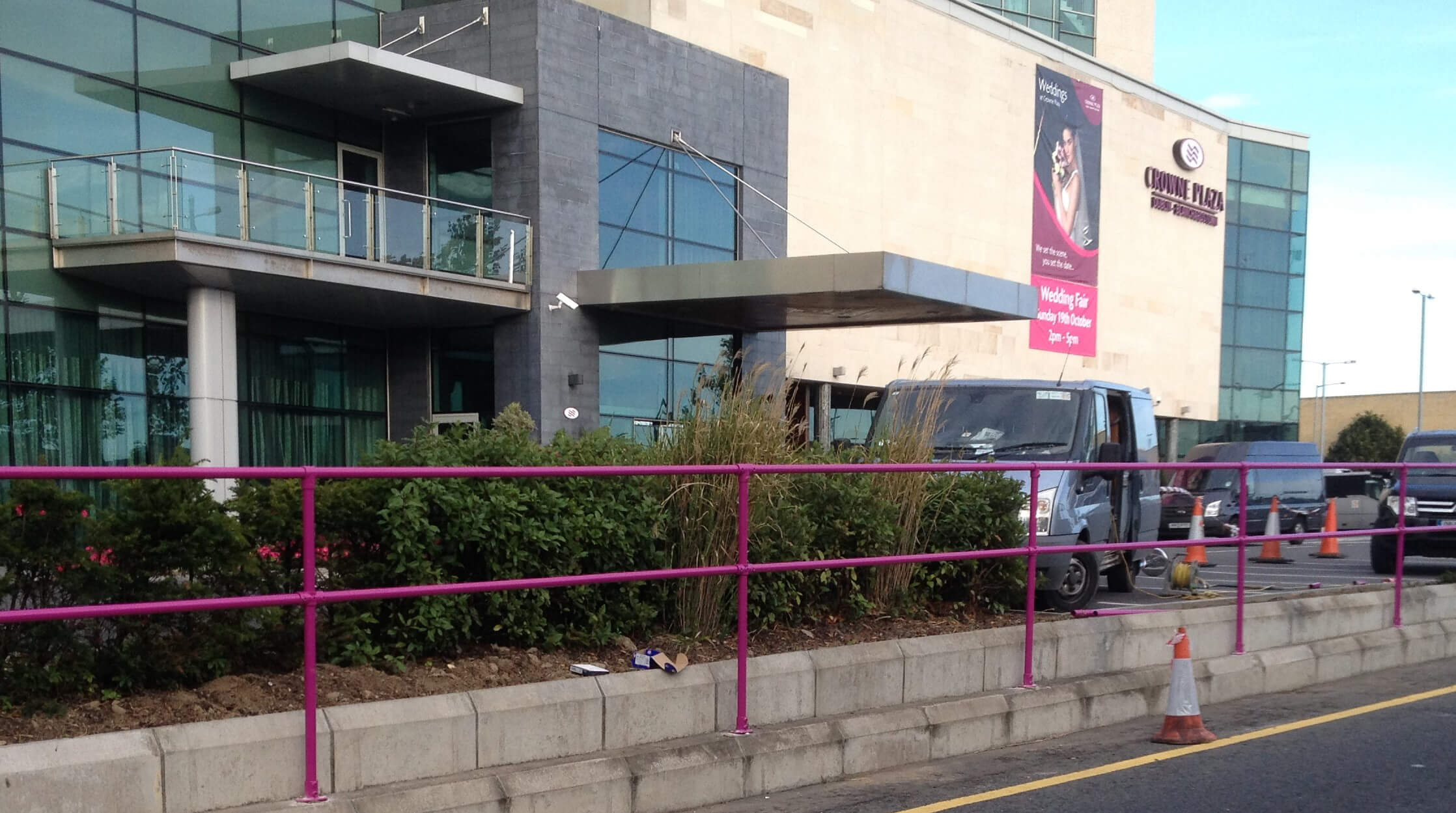

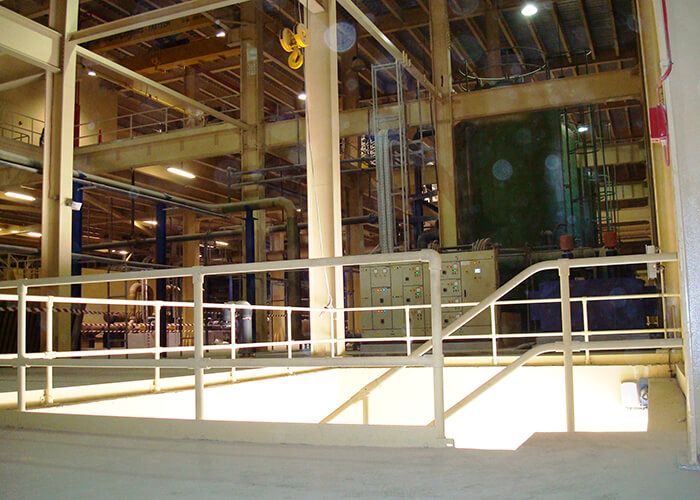

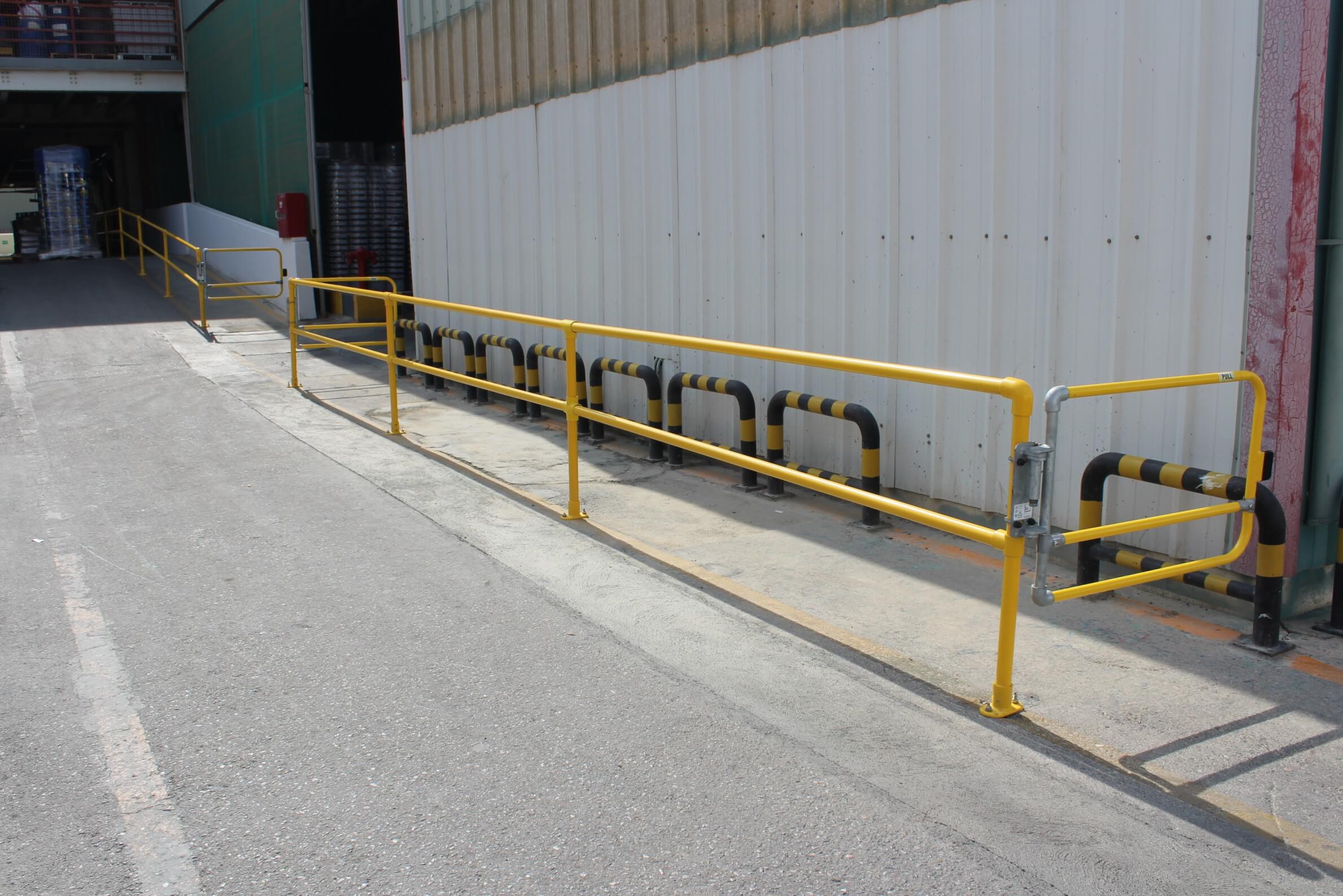

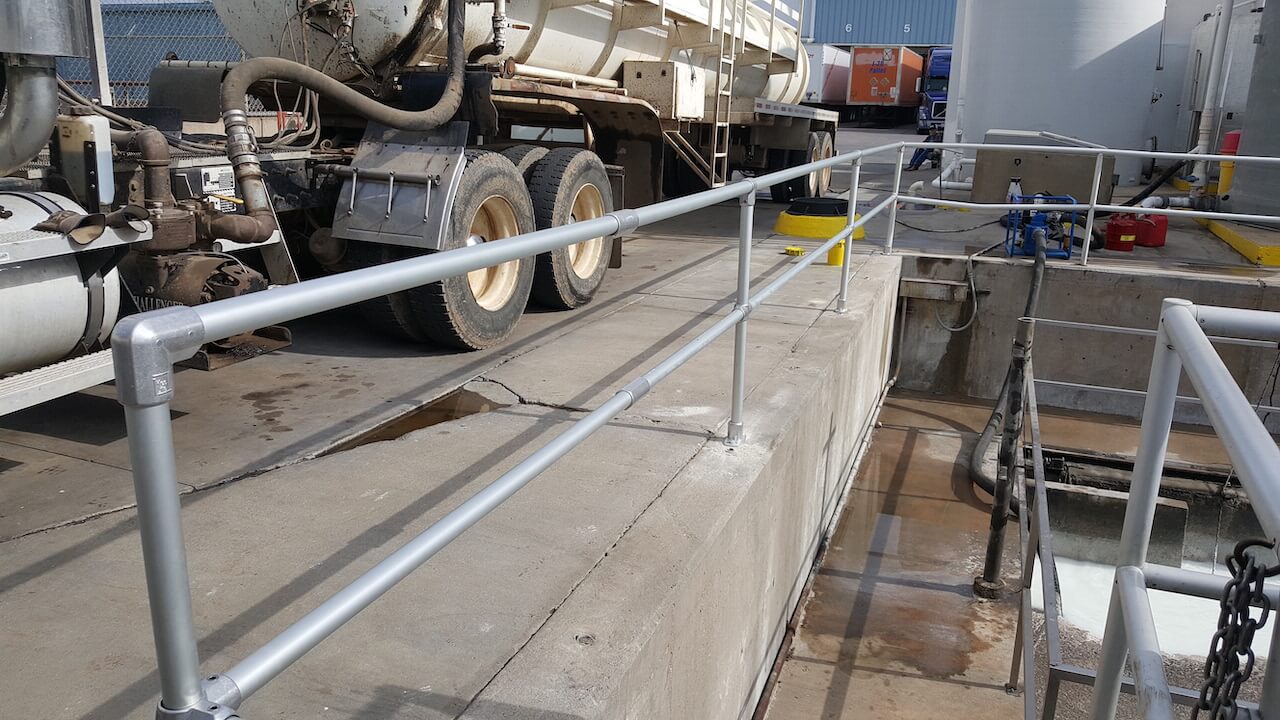

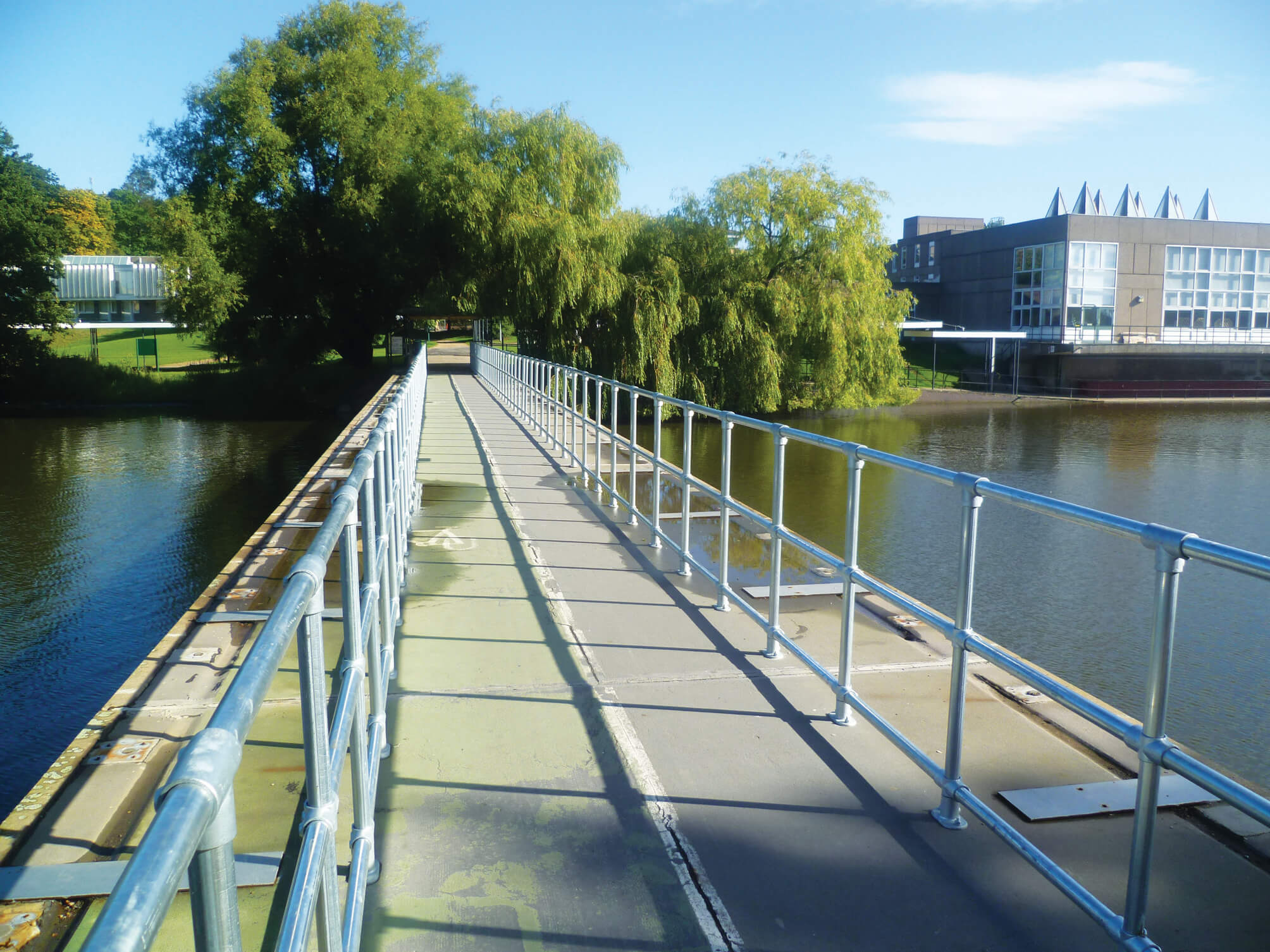

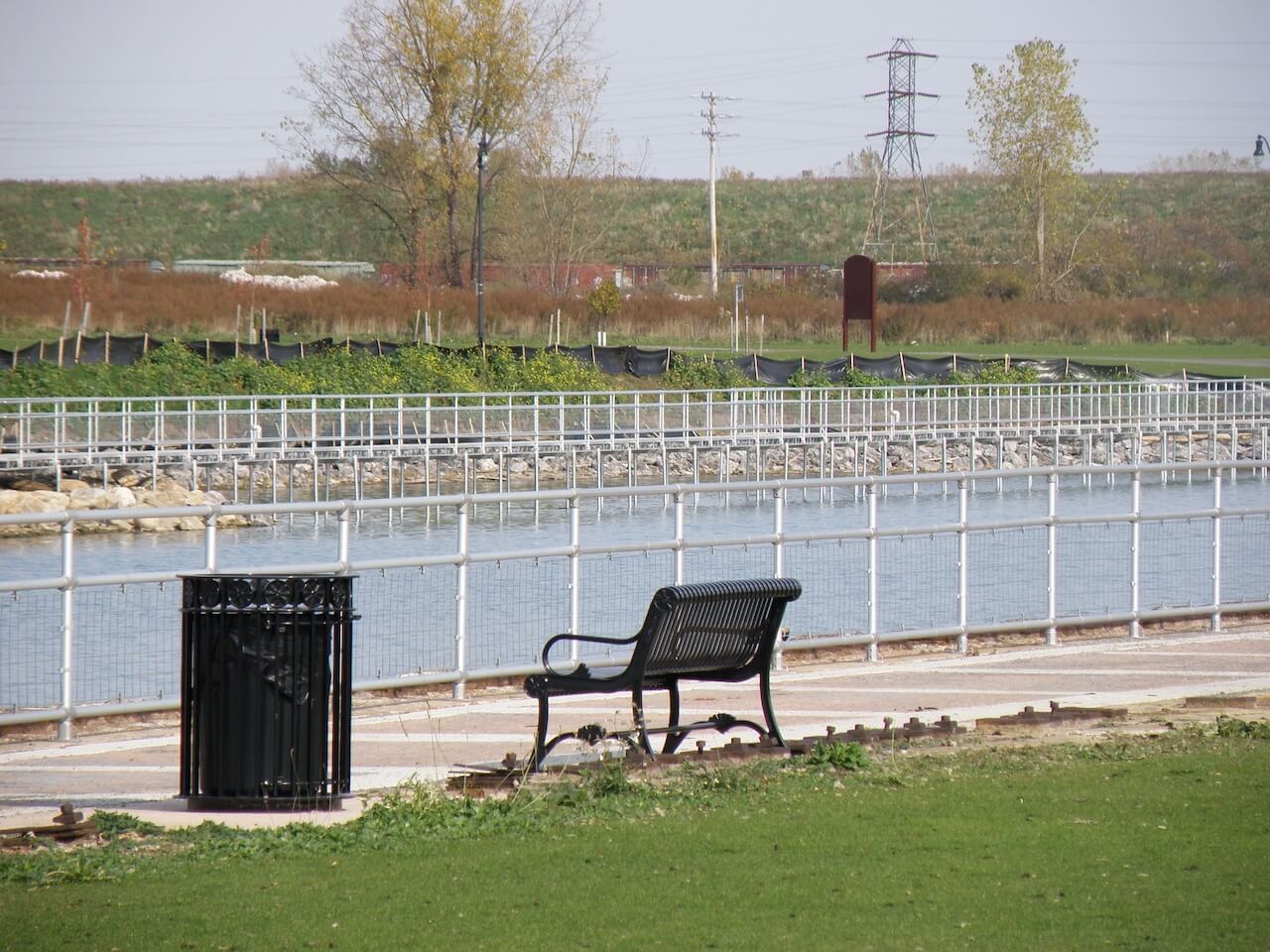

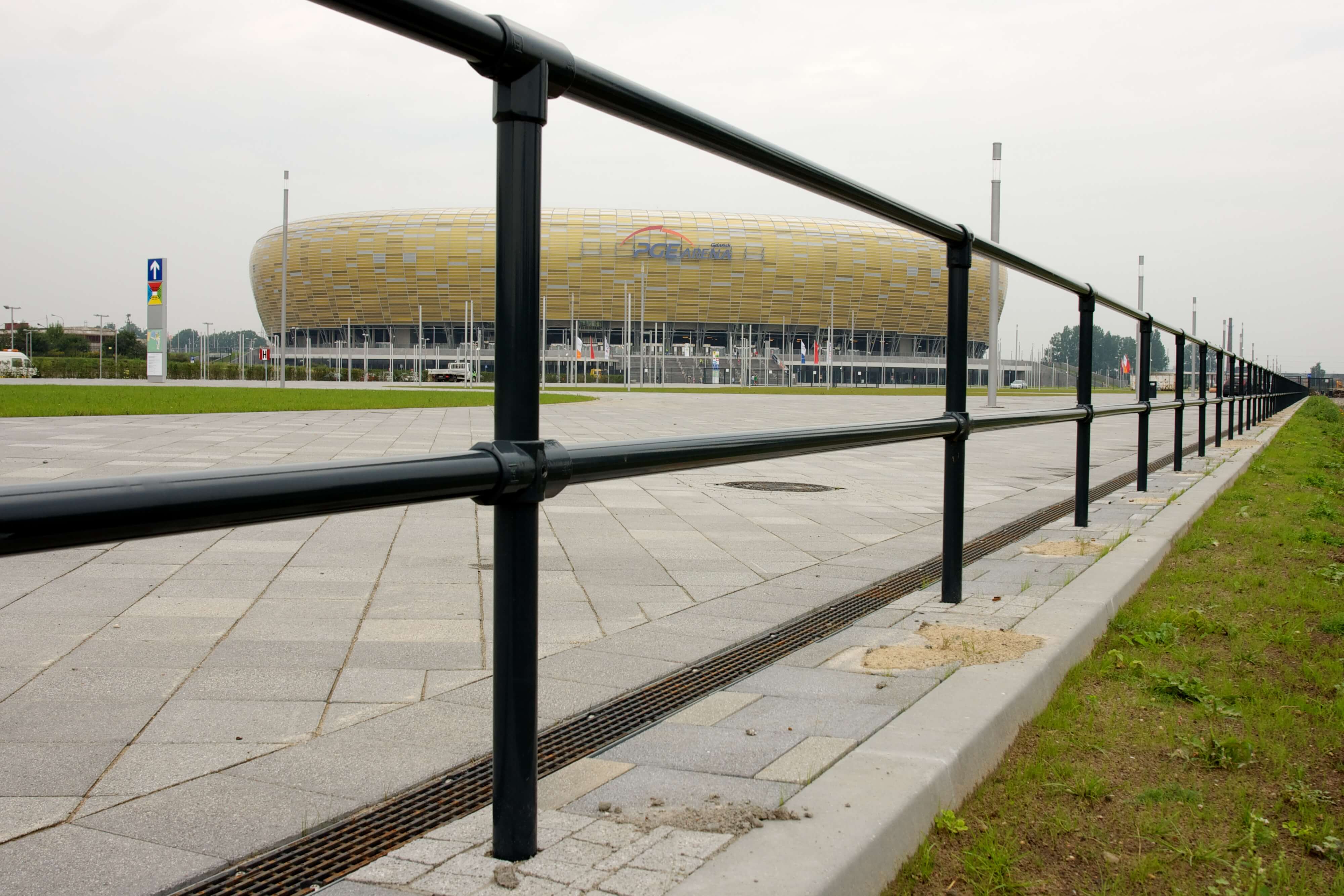

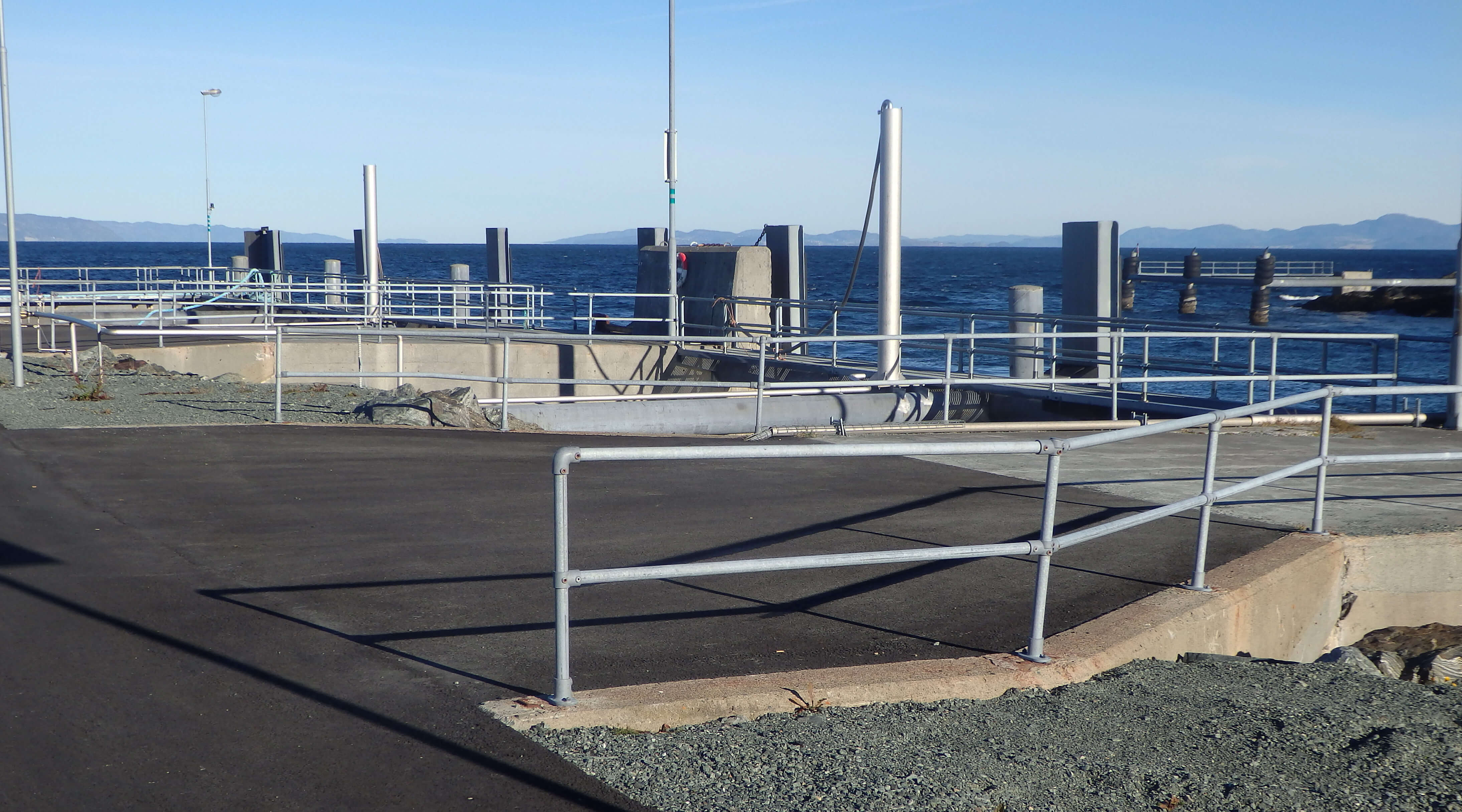

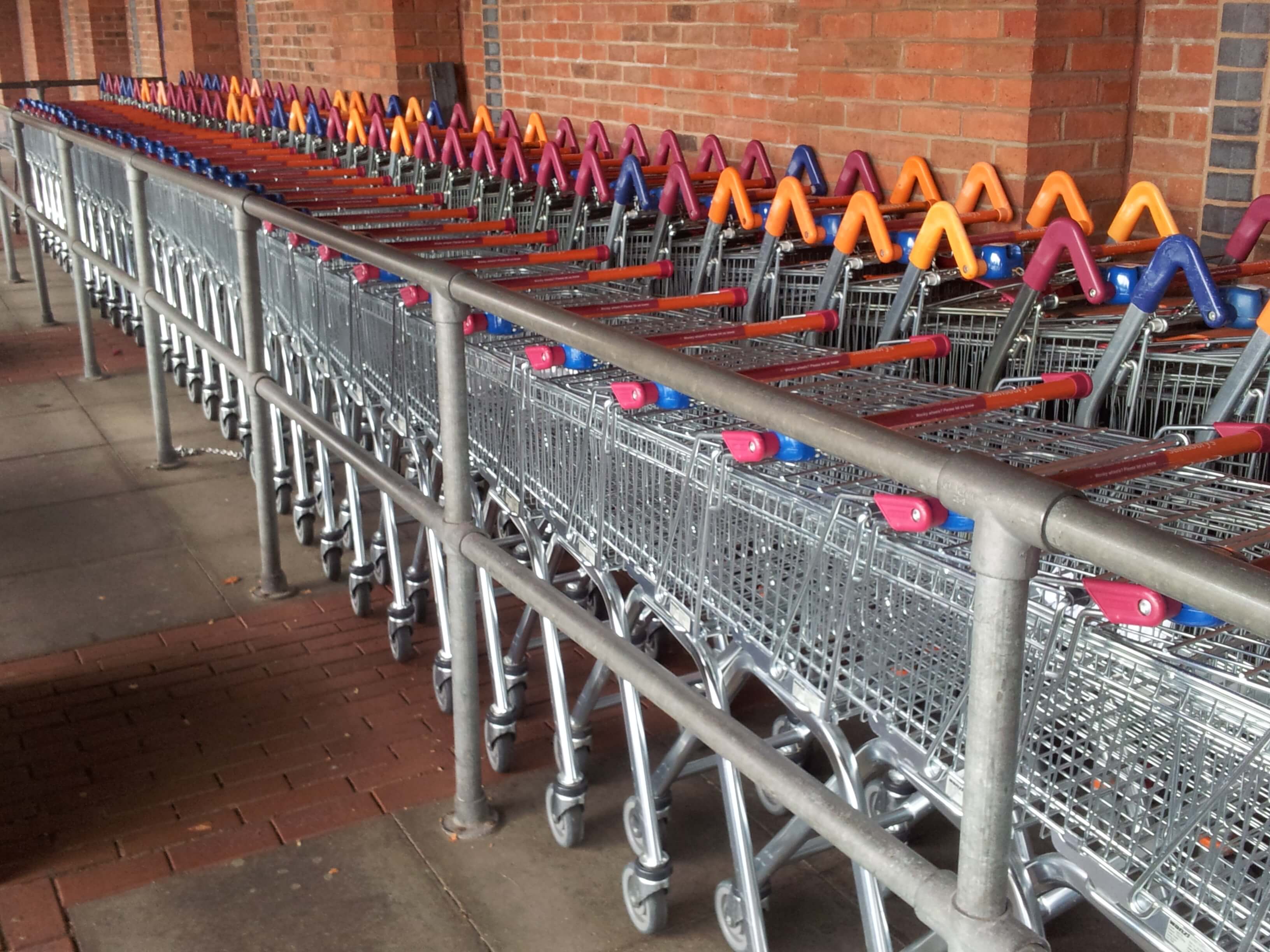

ガードレール

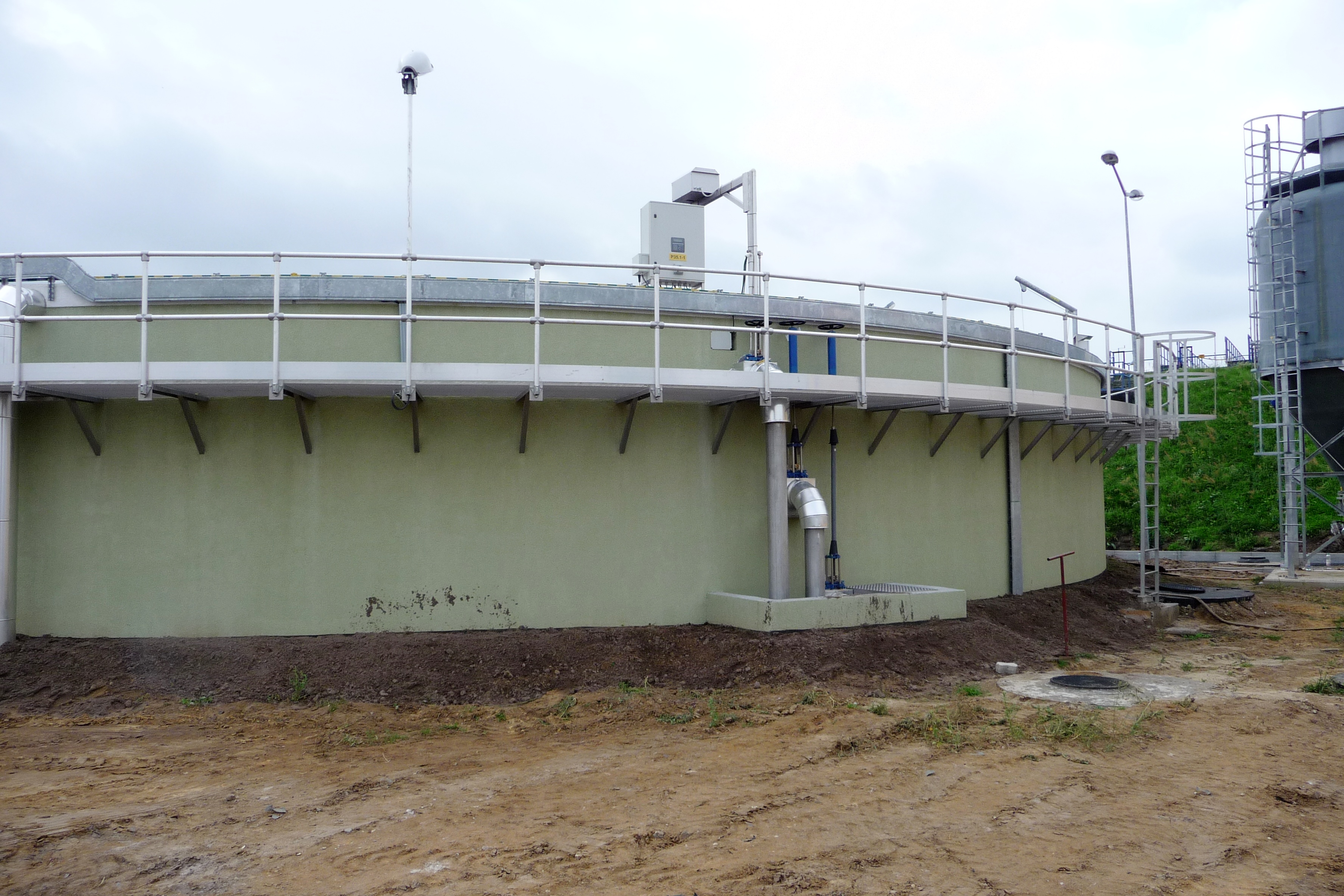

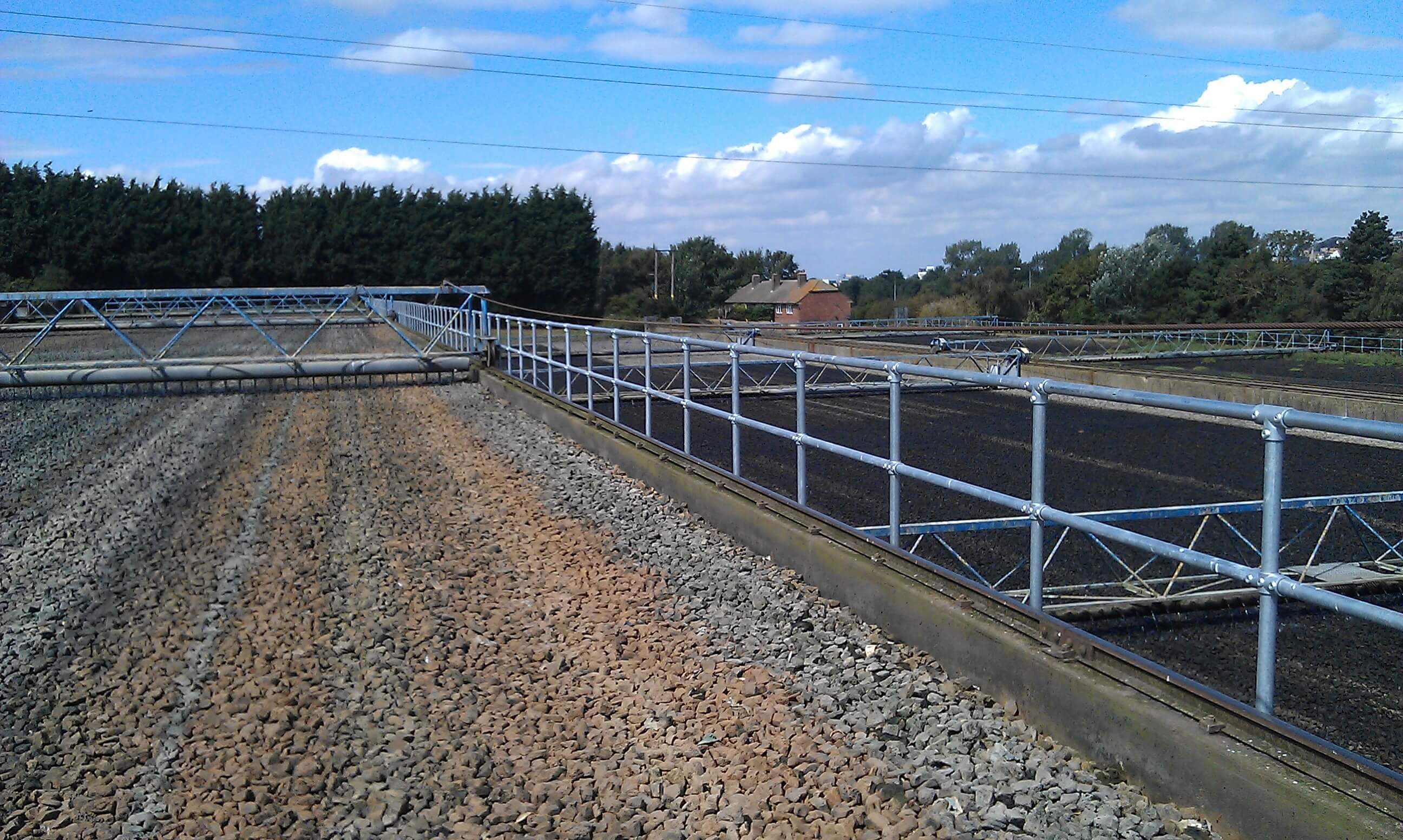

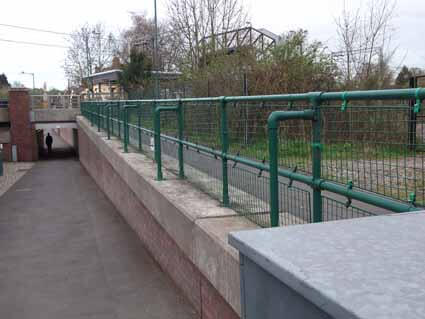

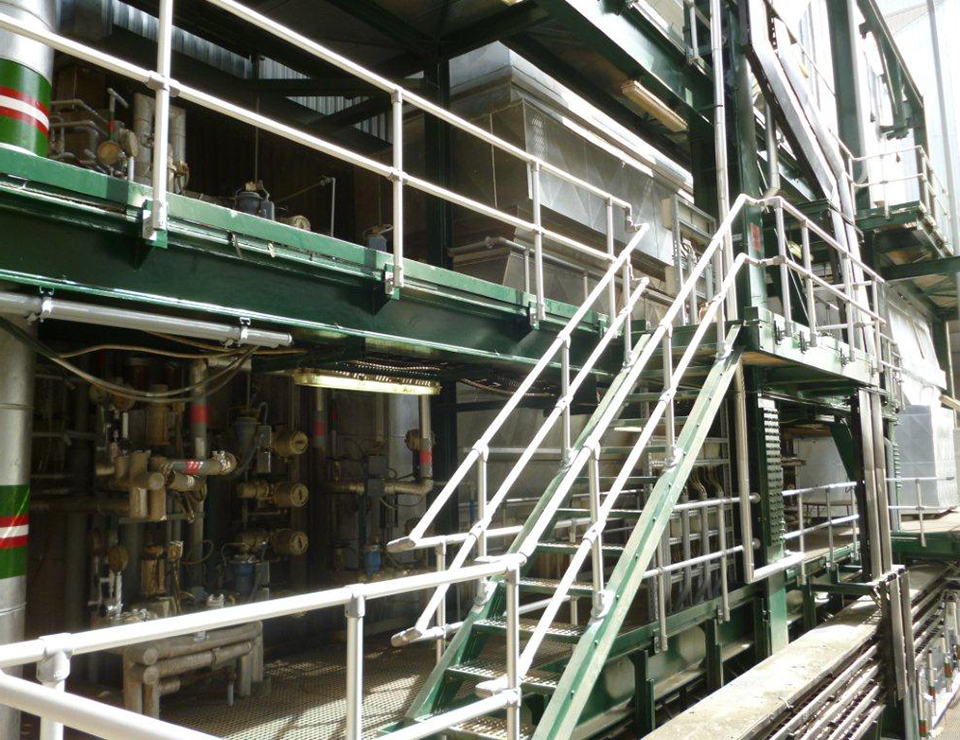

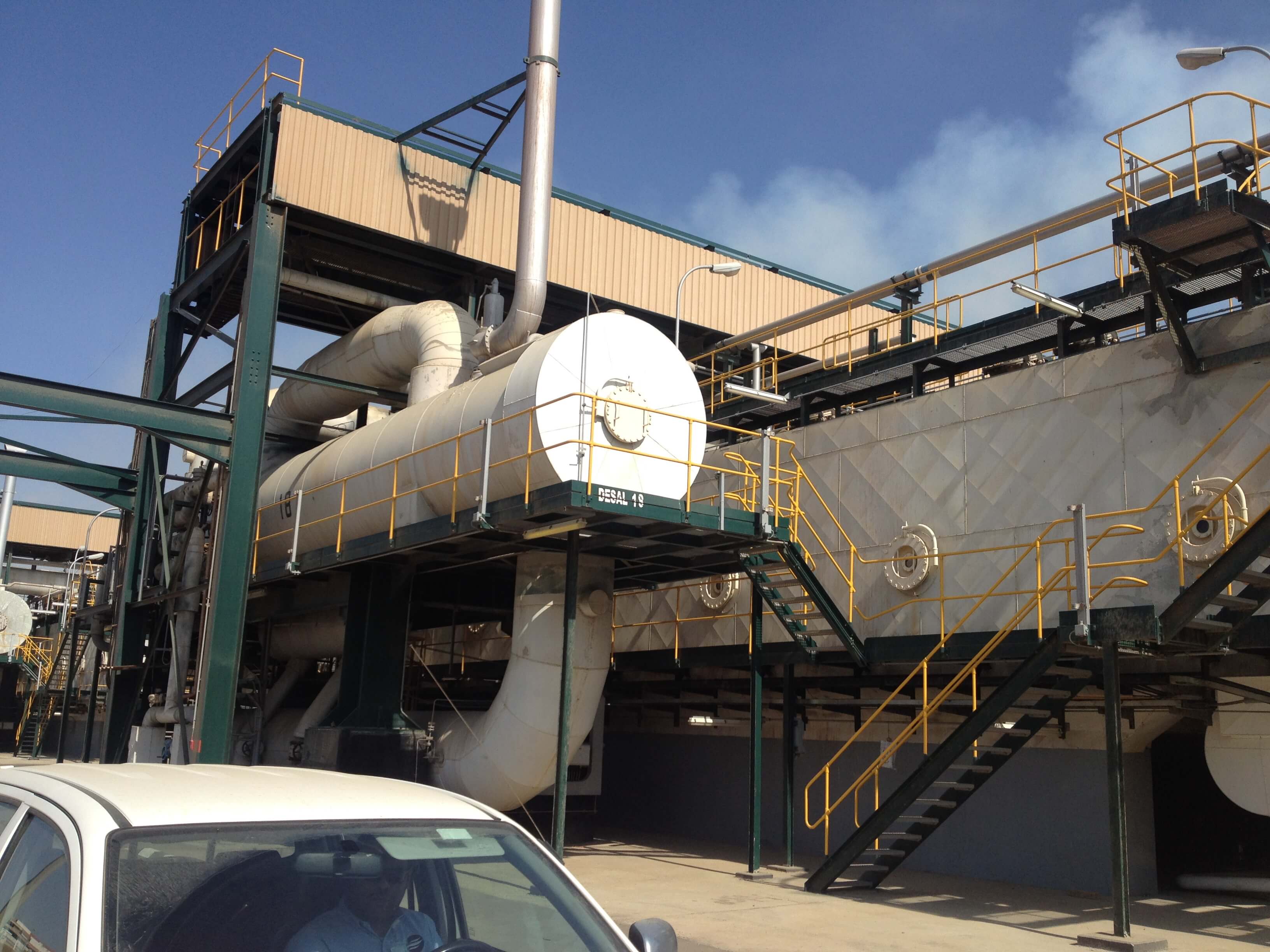

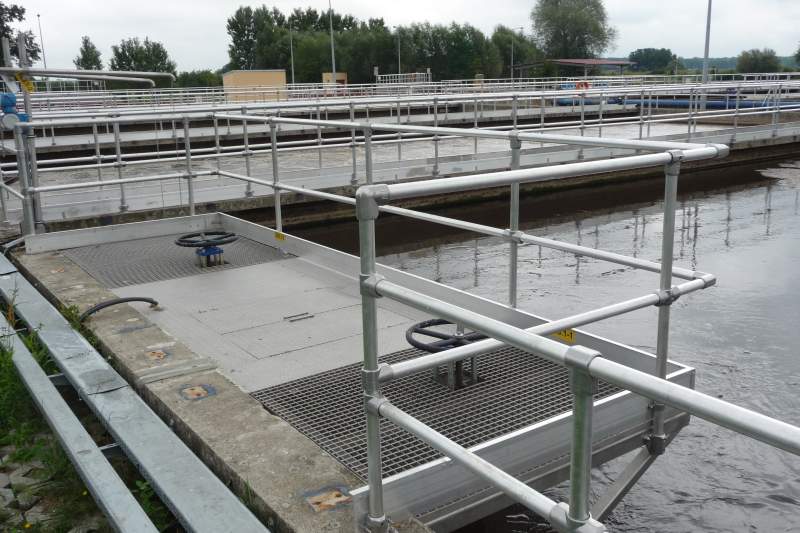

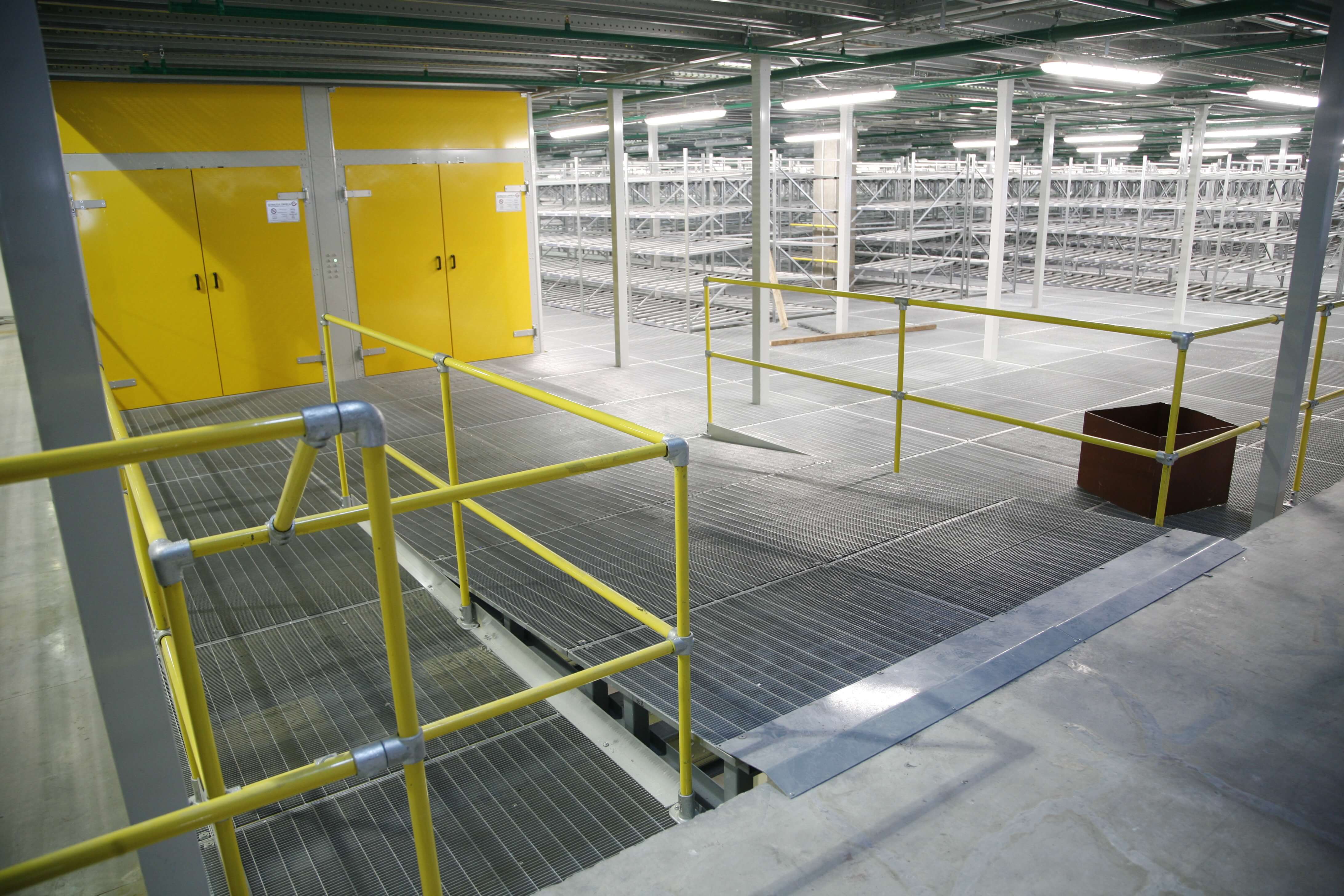

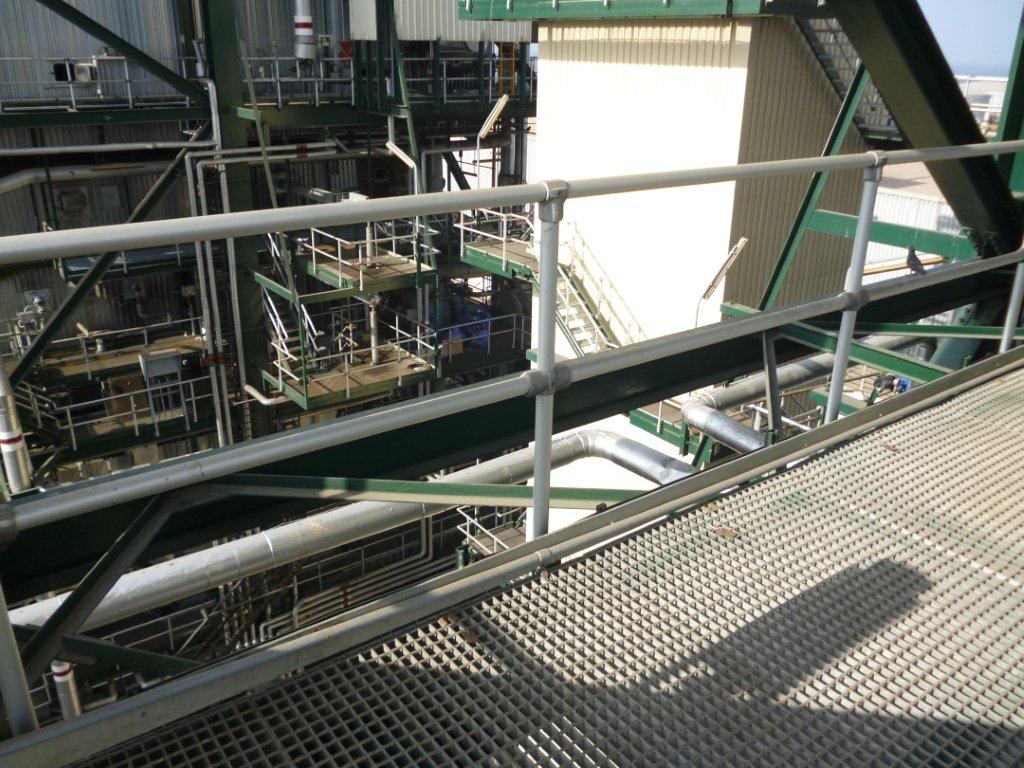

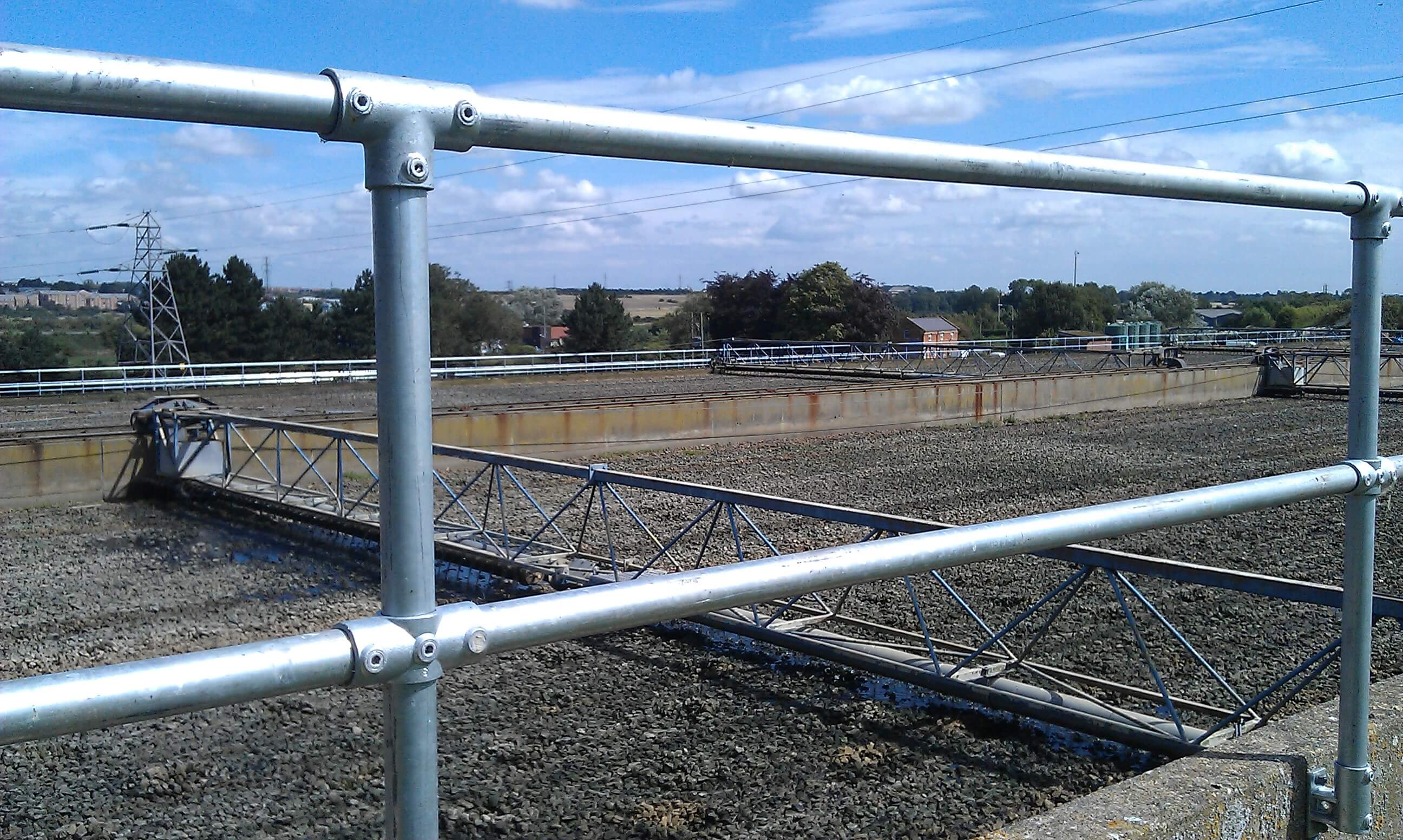

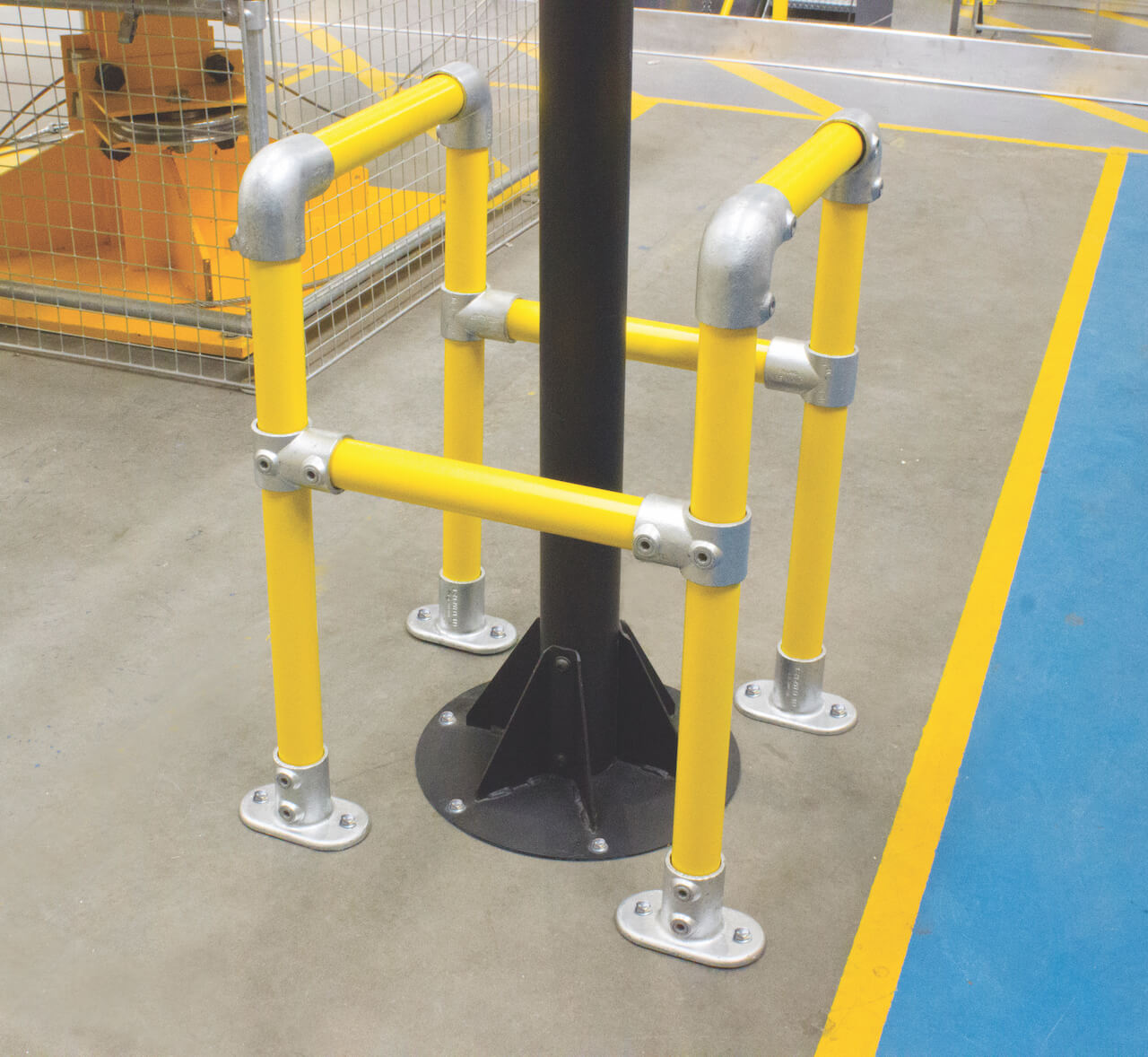

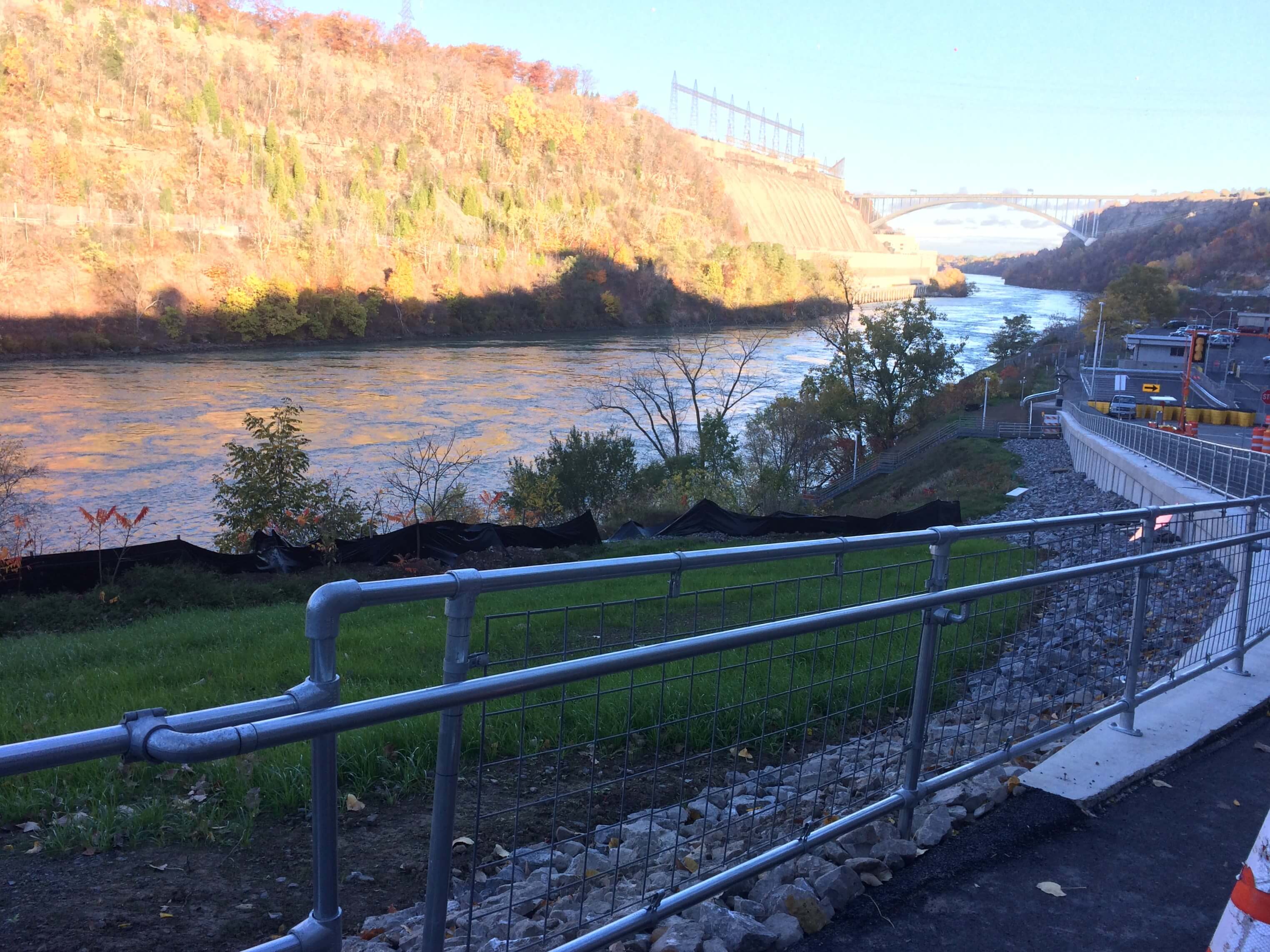

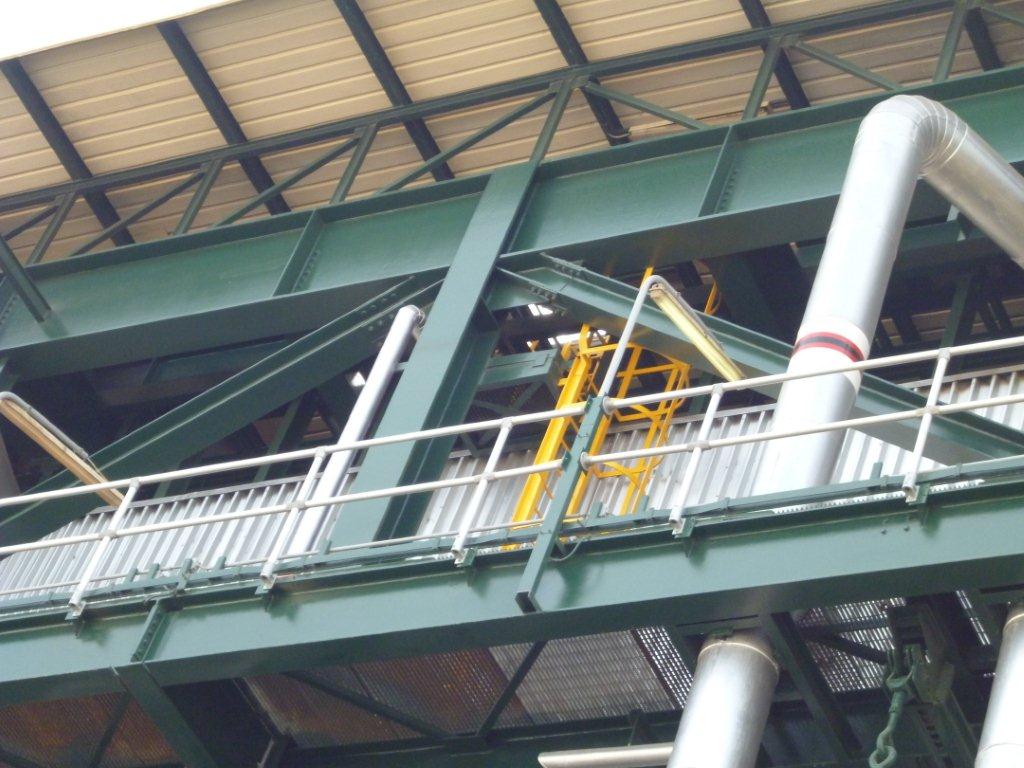

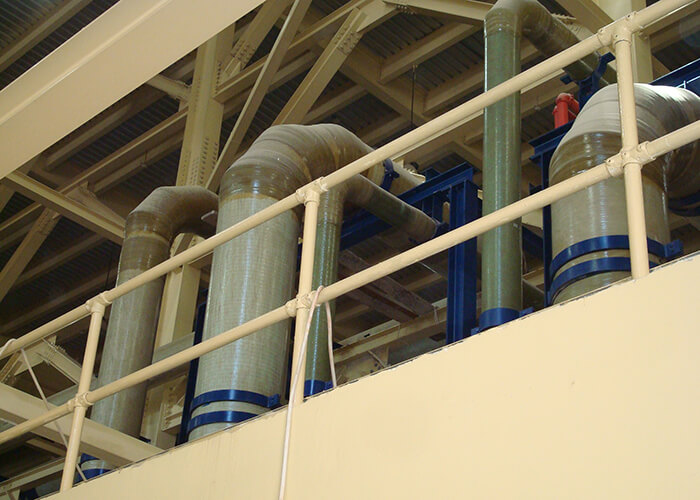

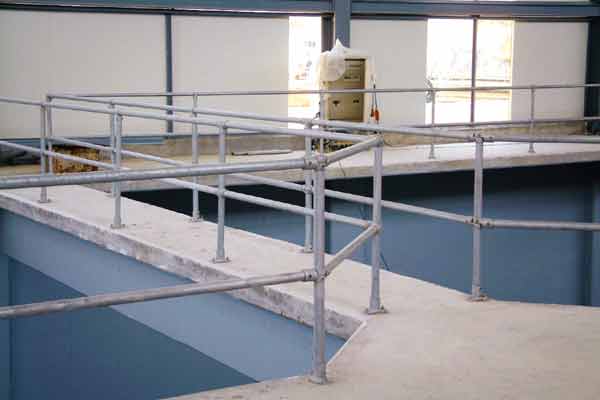

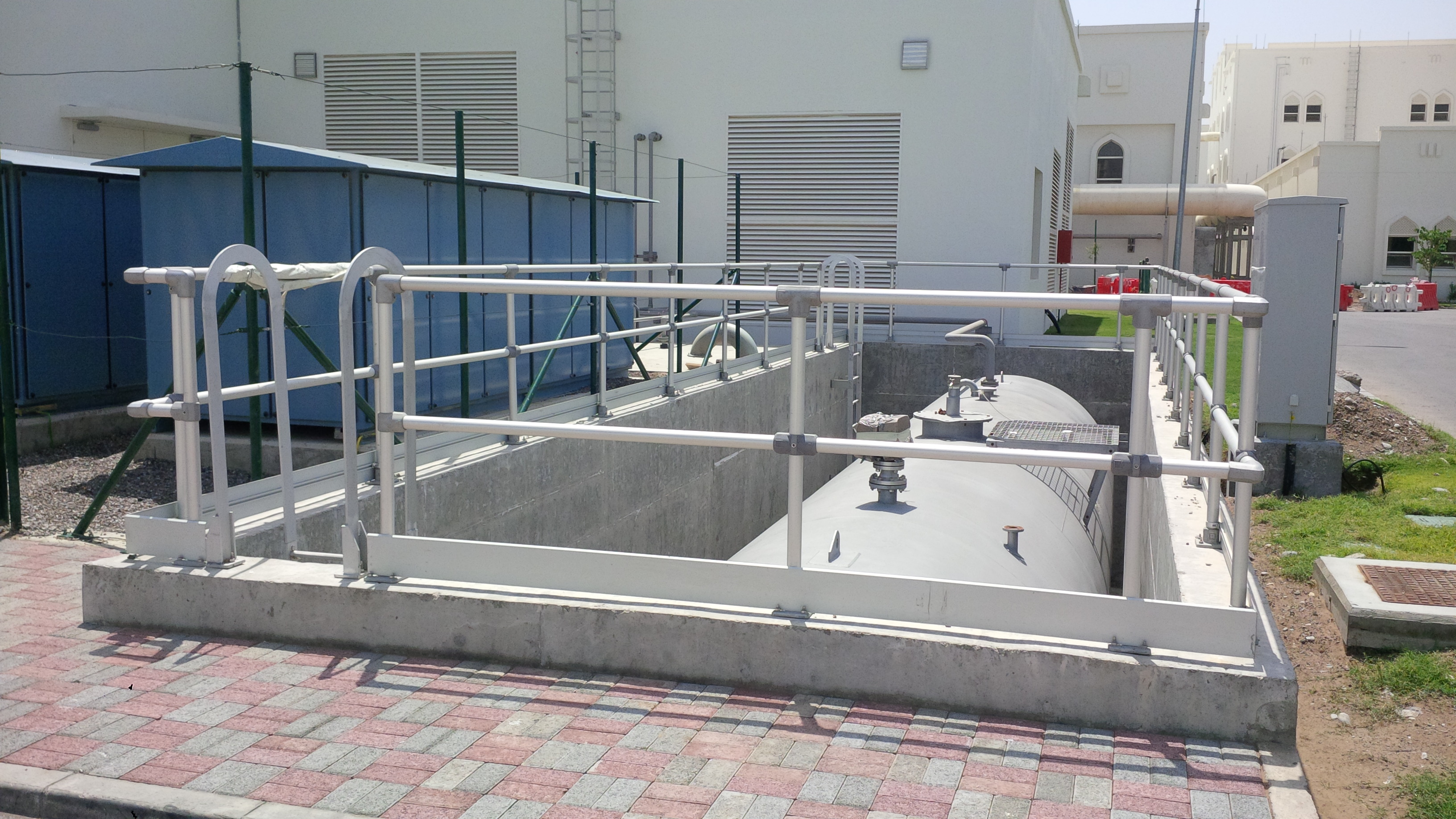

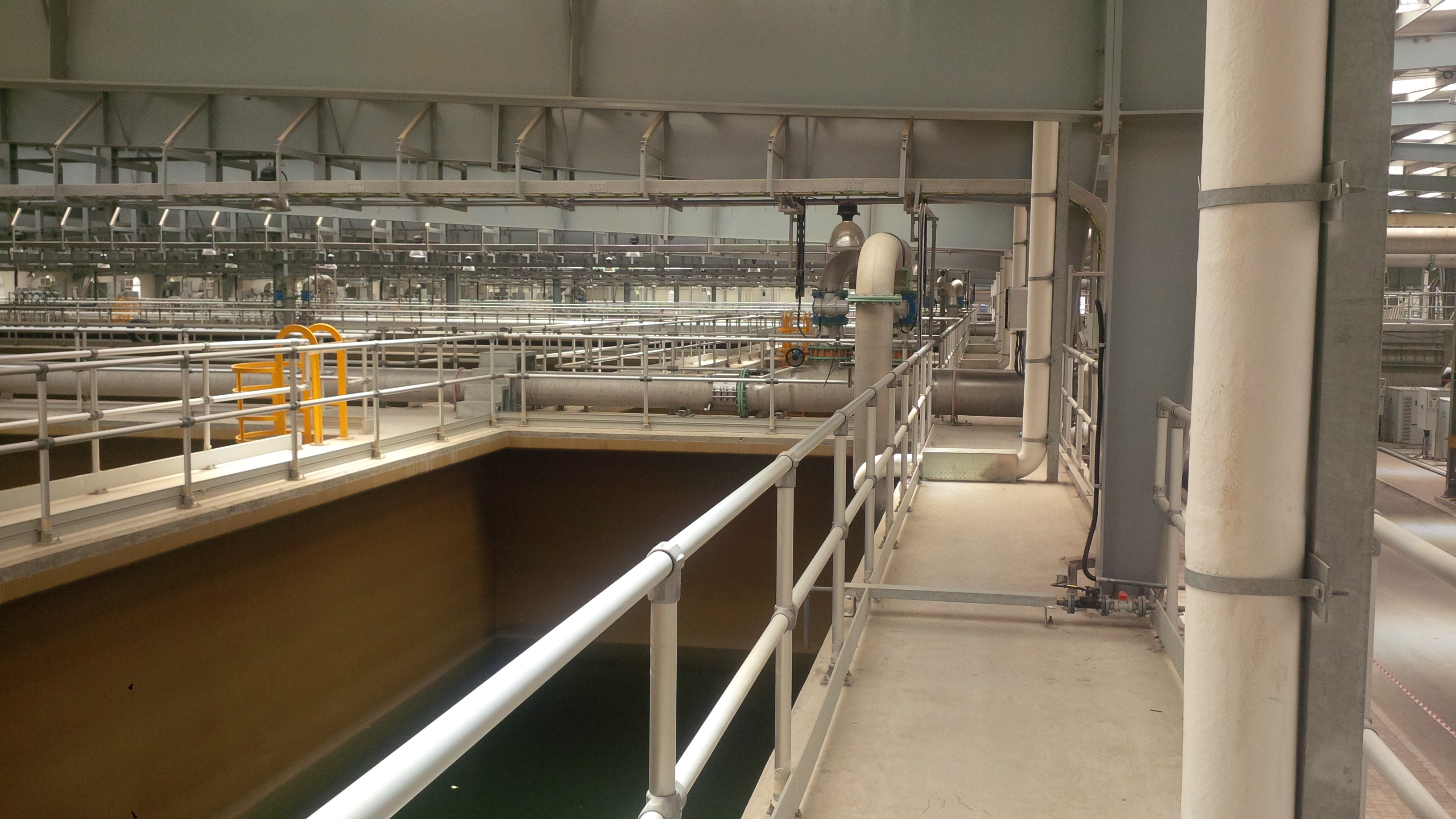

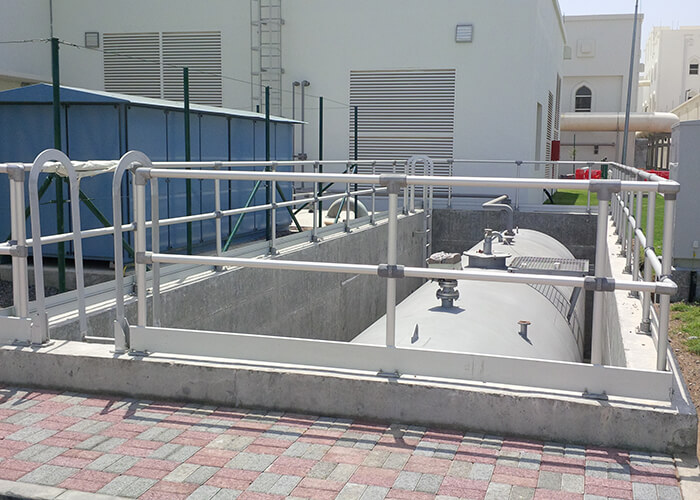

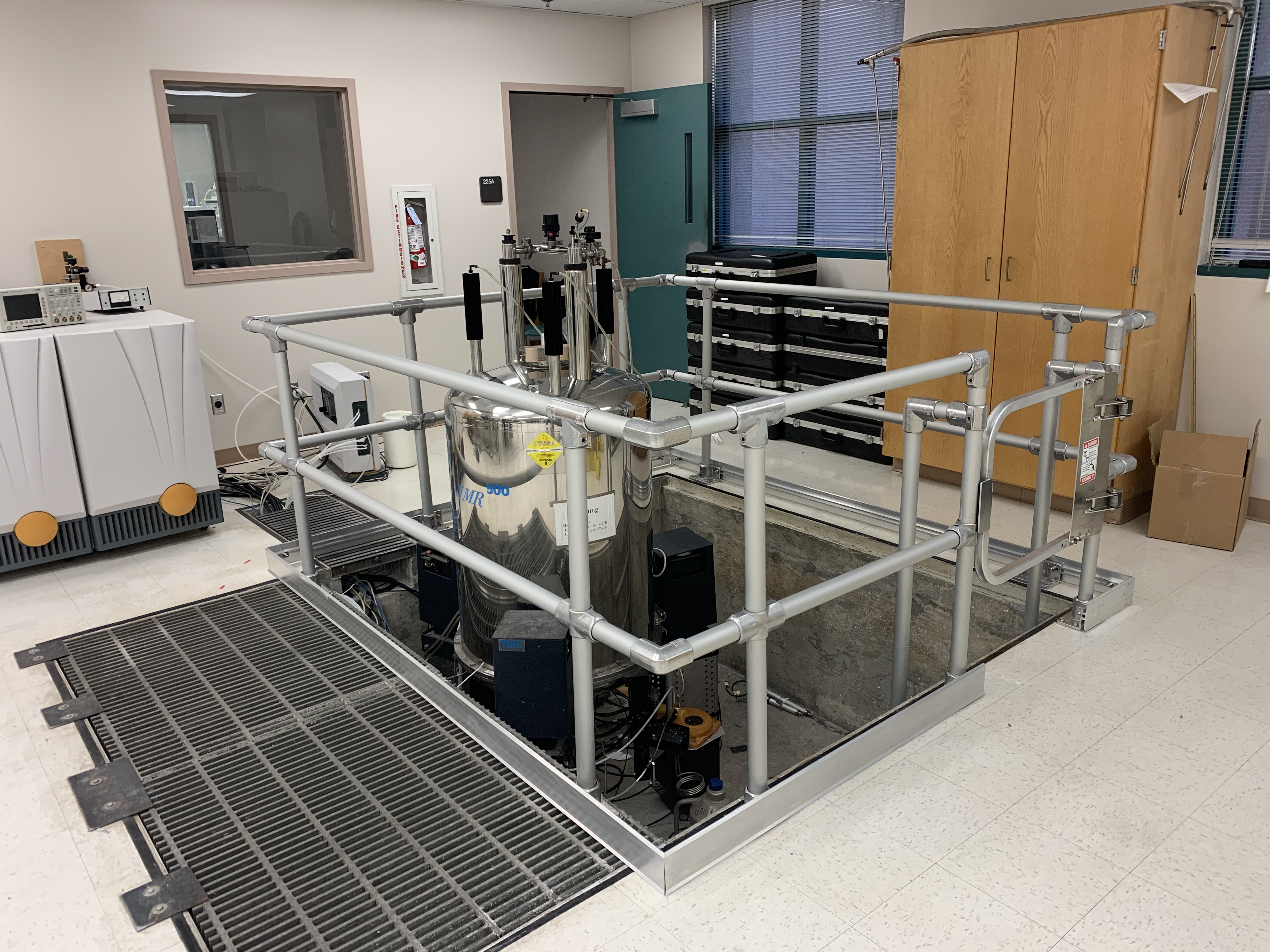

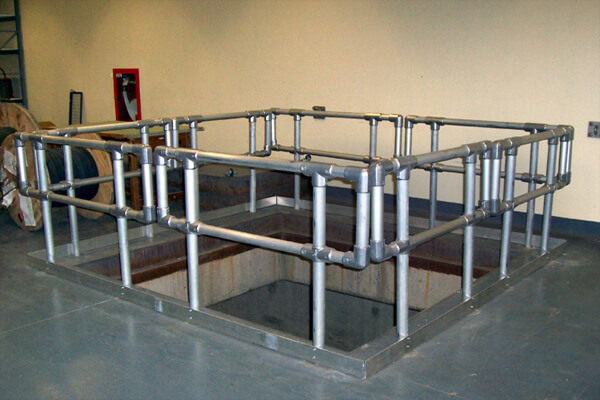

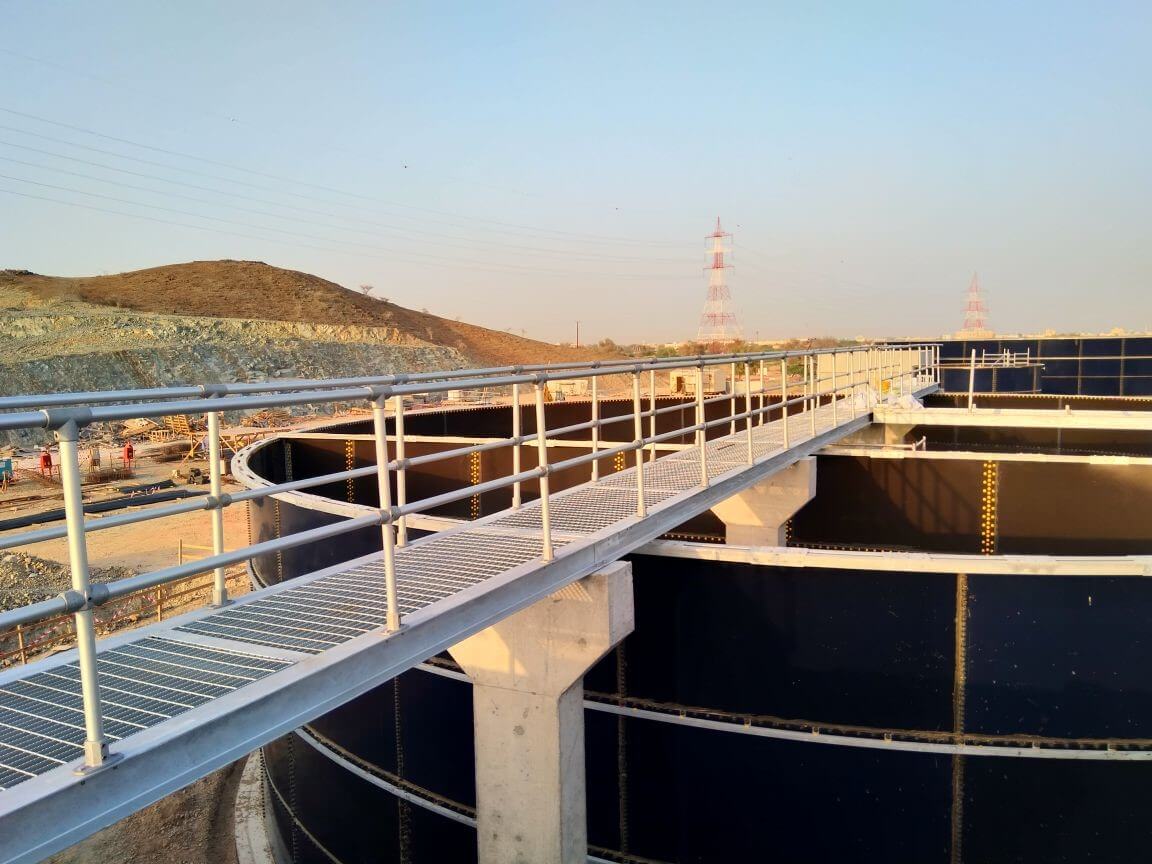

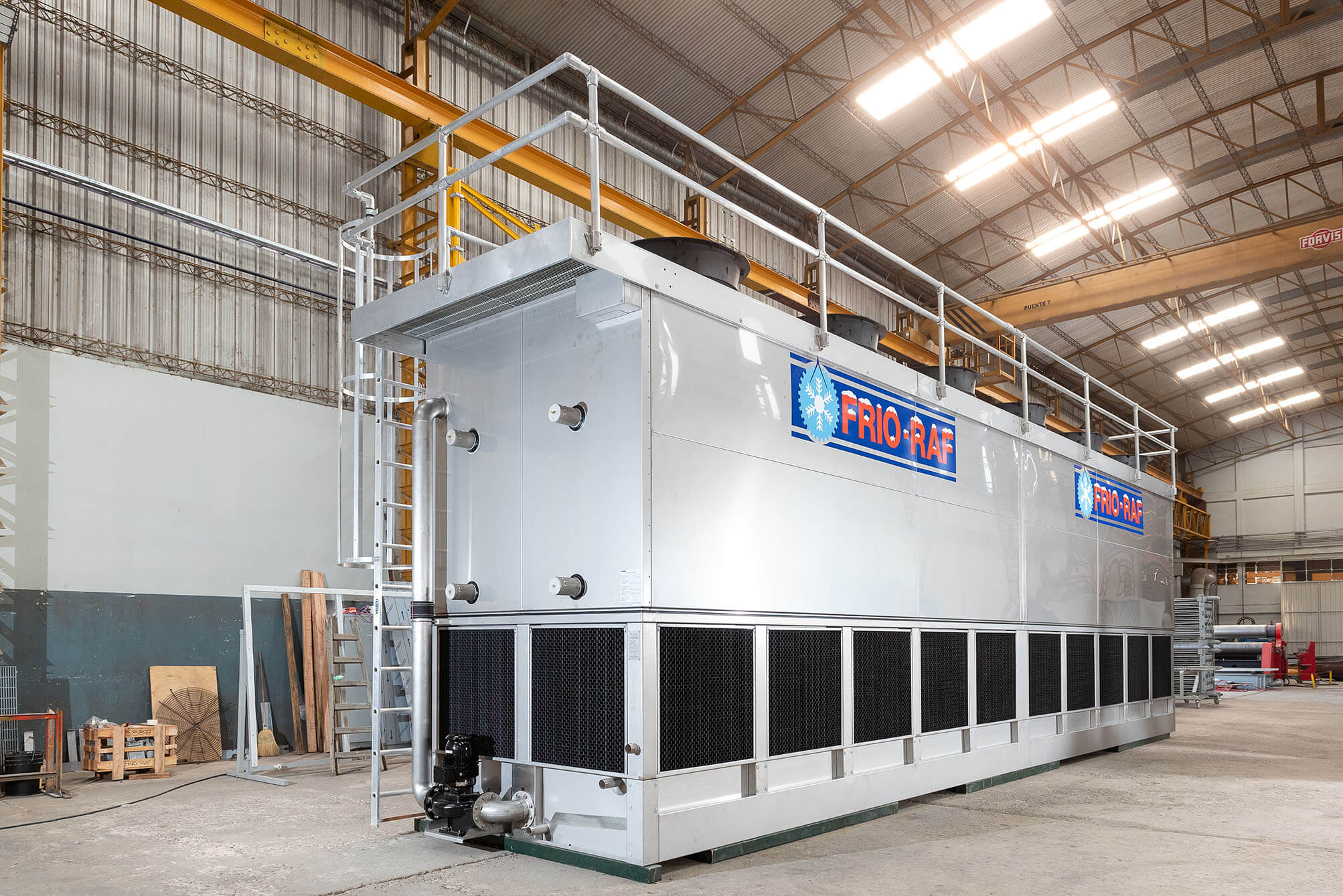

転落防止柵

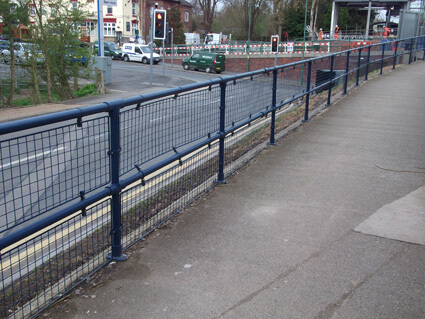

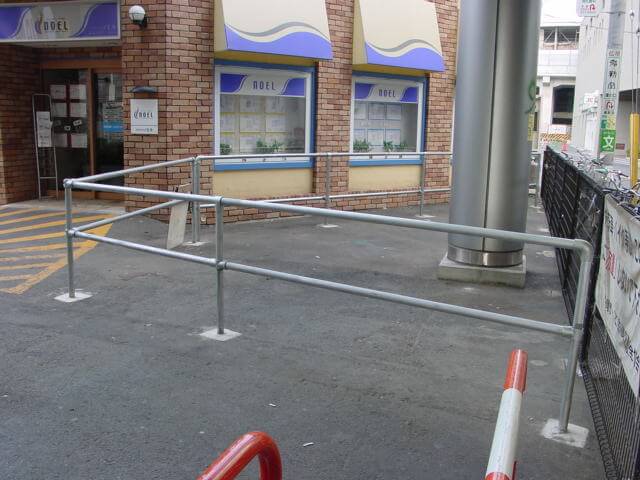

歩道用横断防止柵

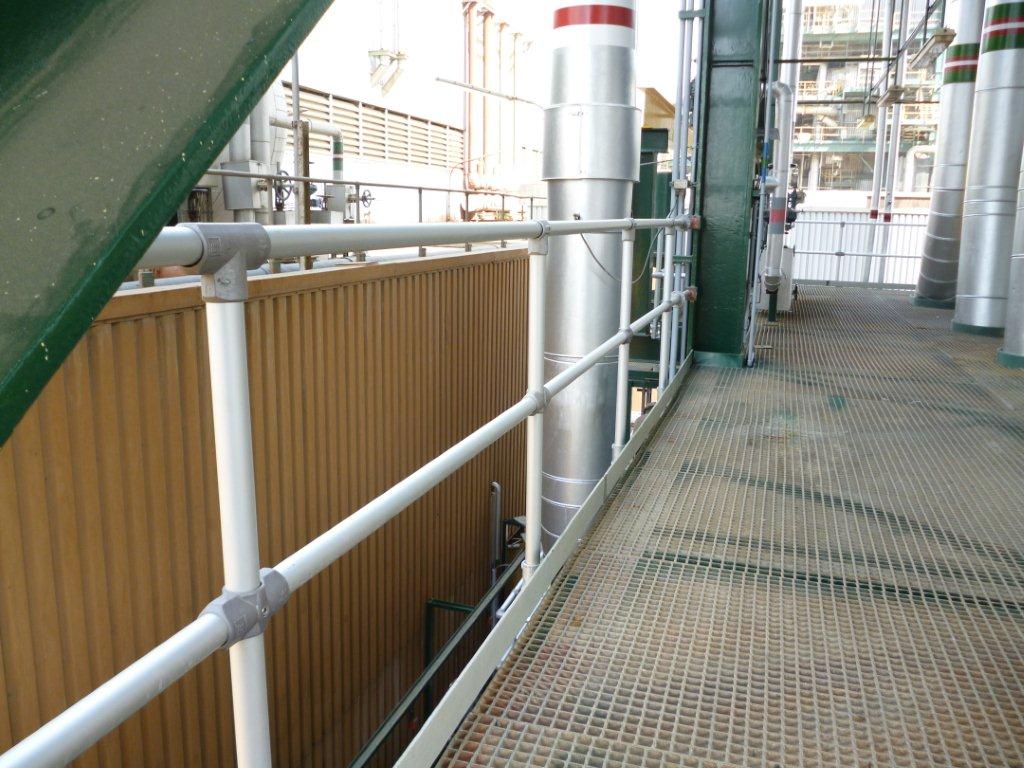

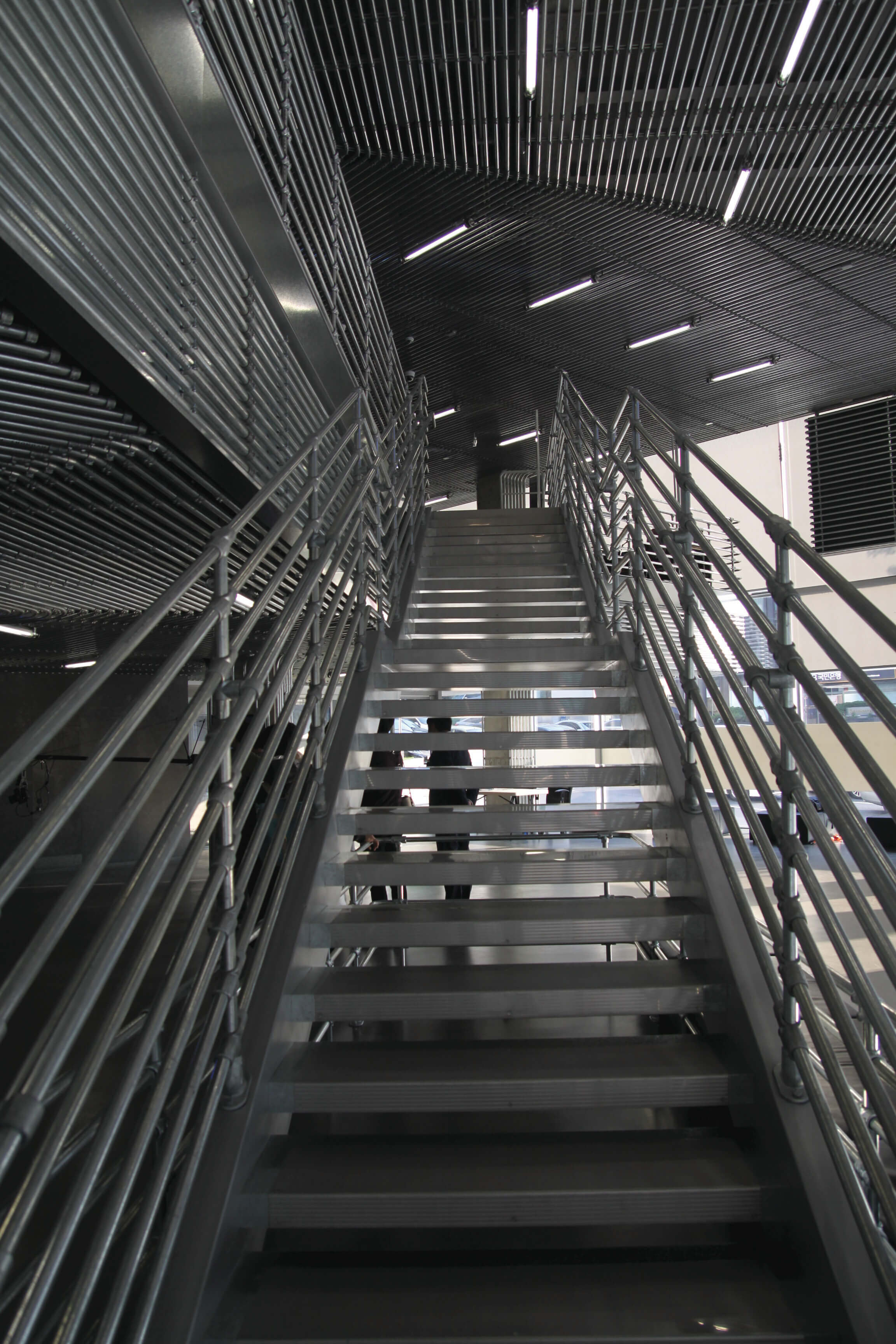

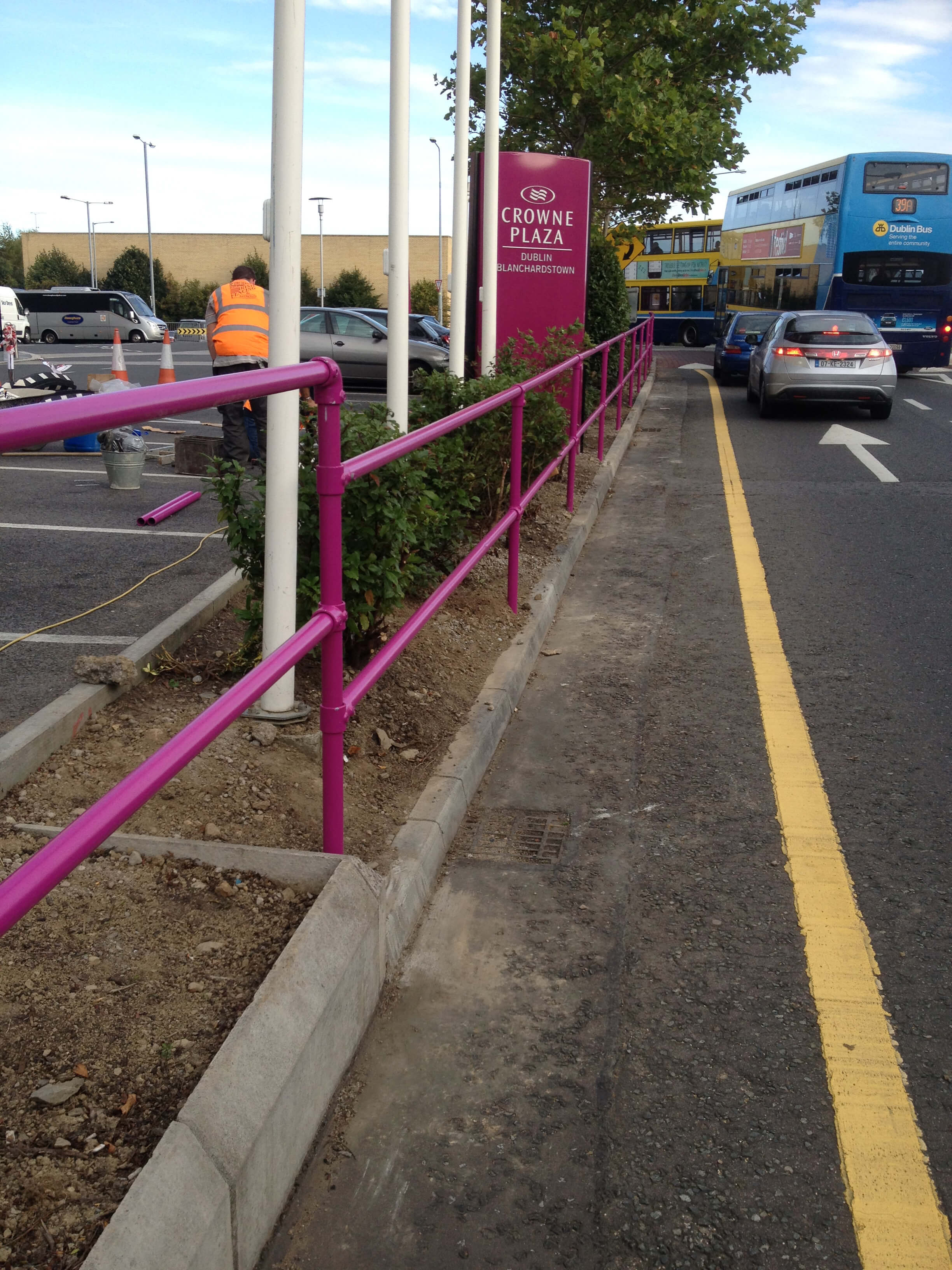

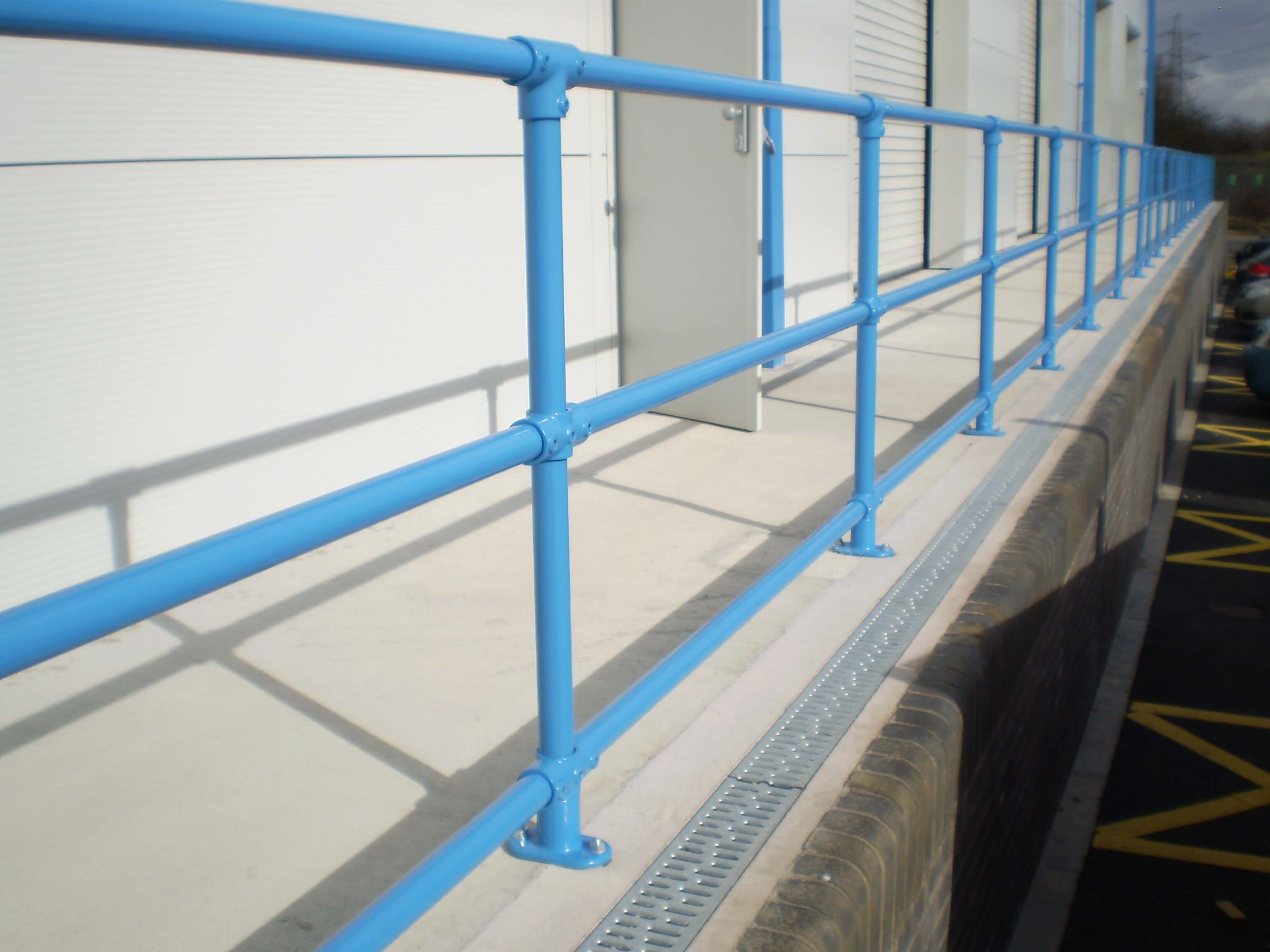

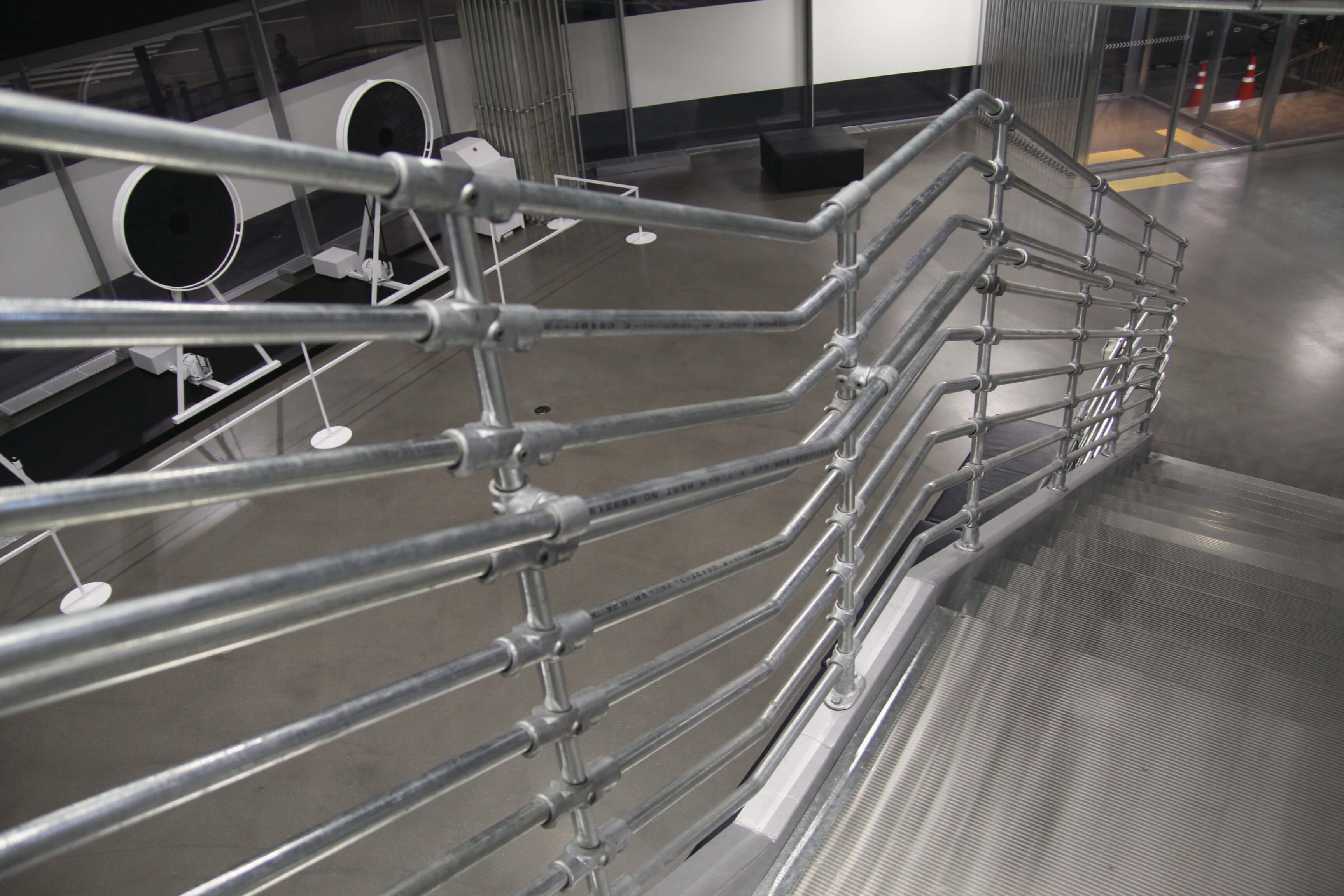

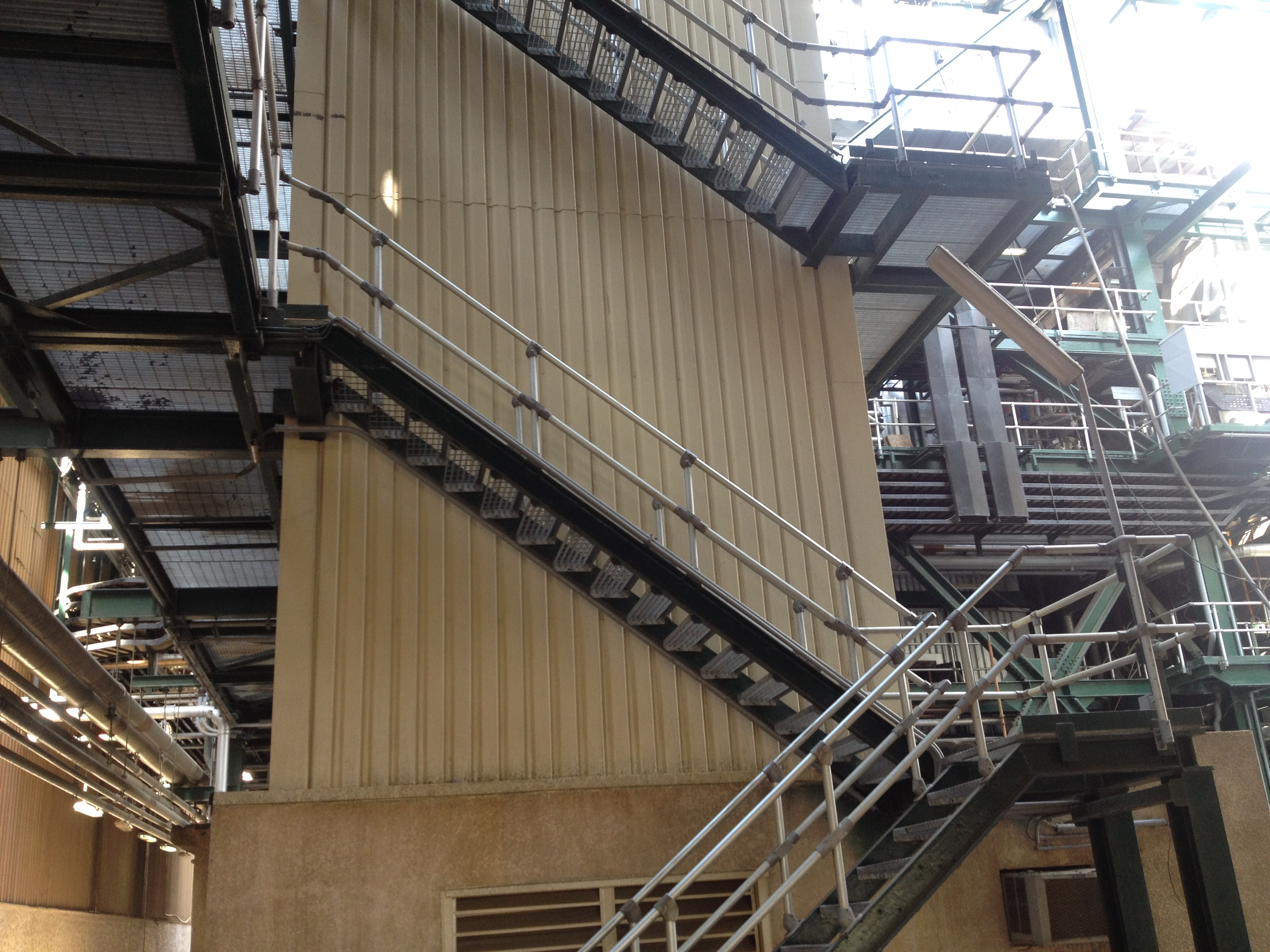

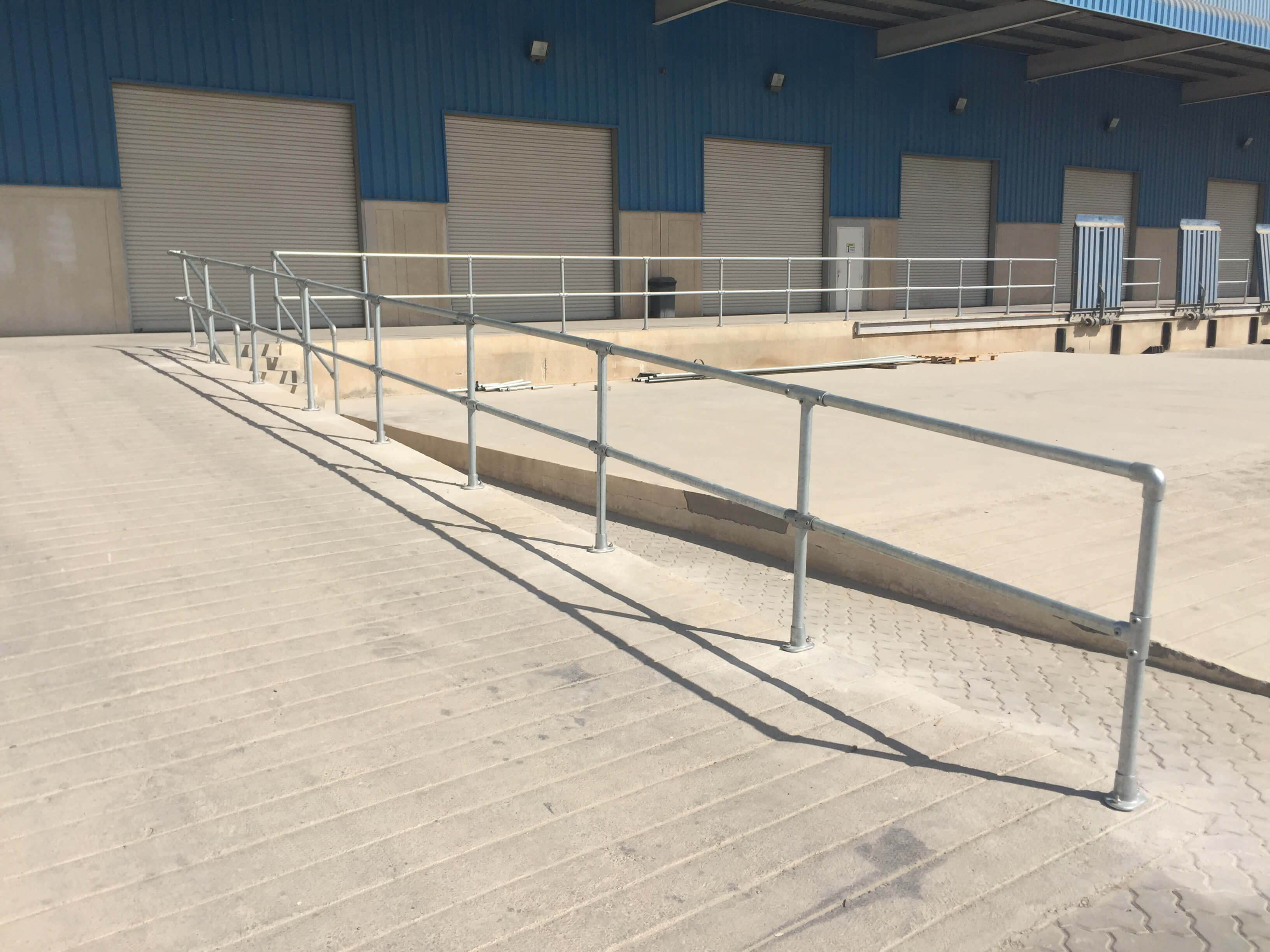

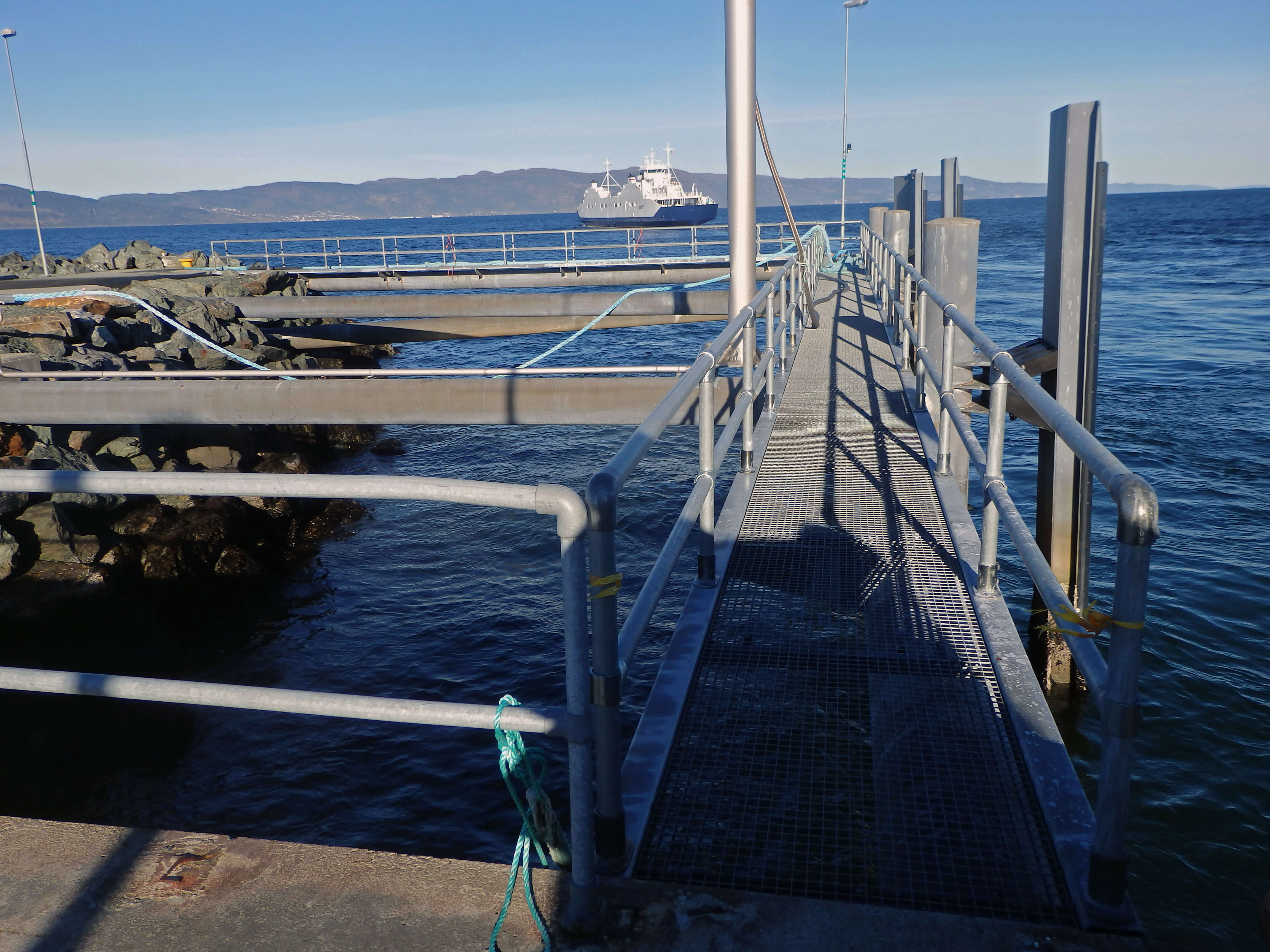

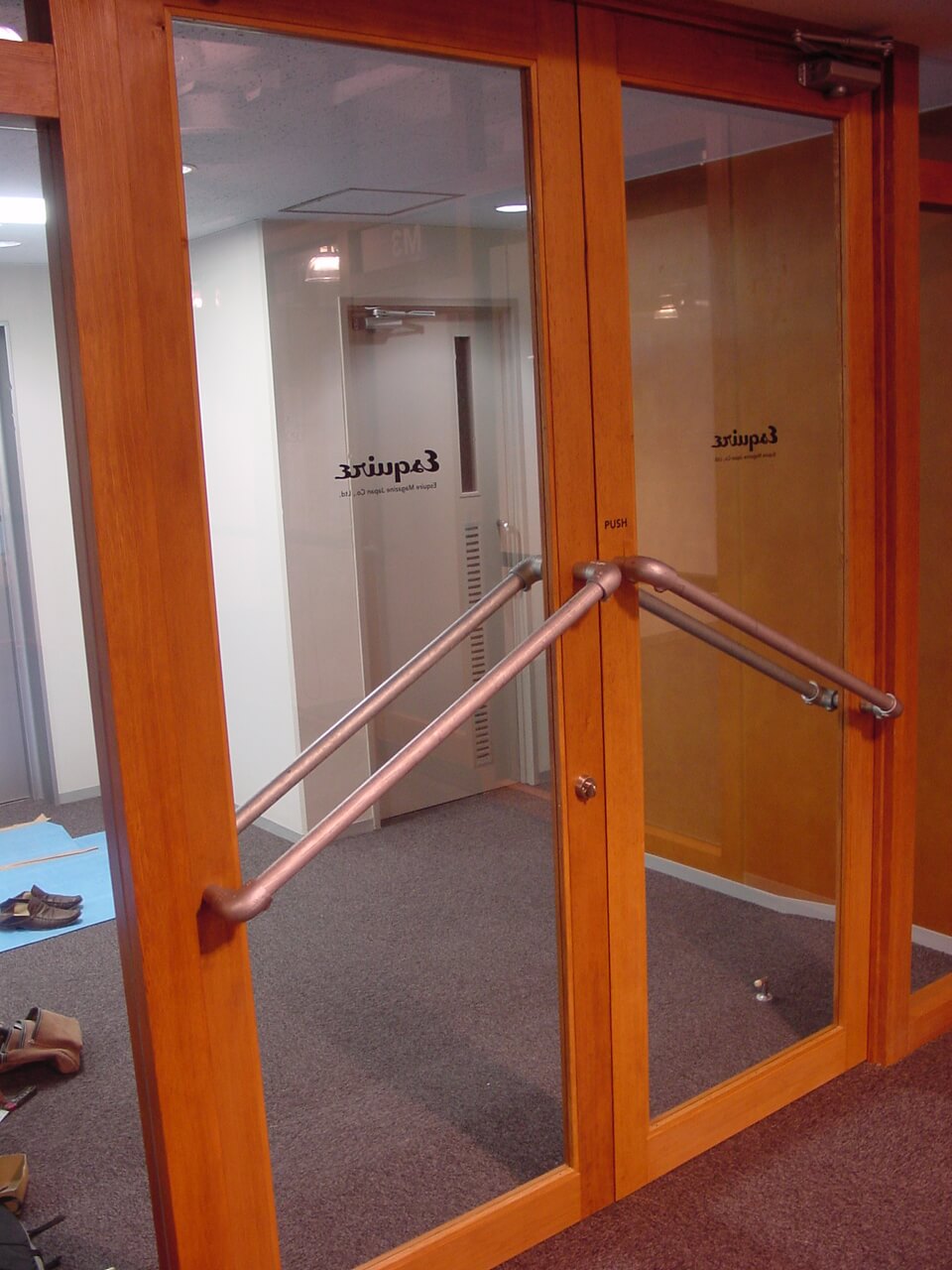

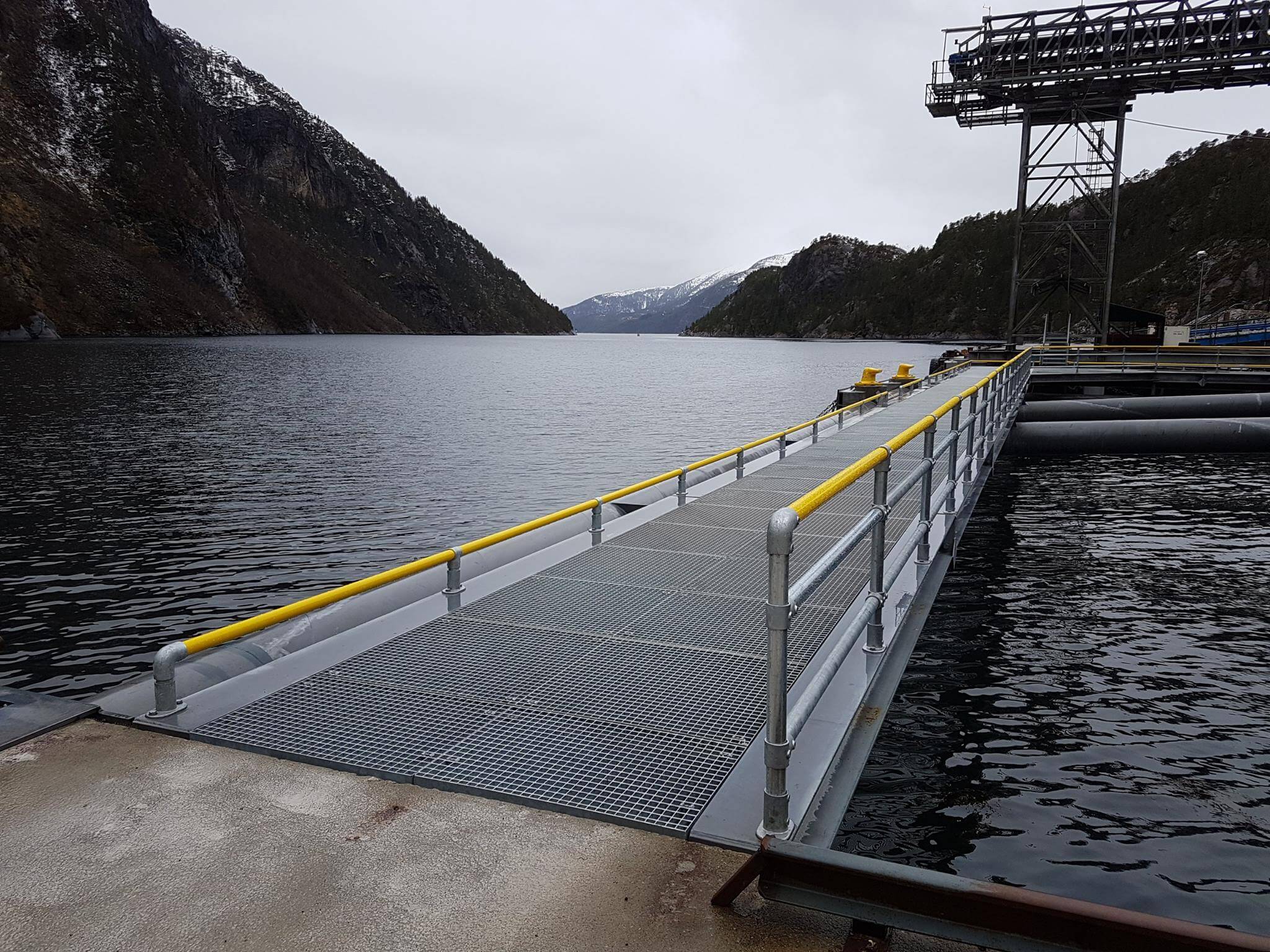

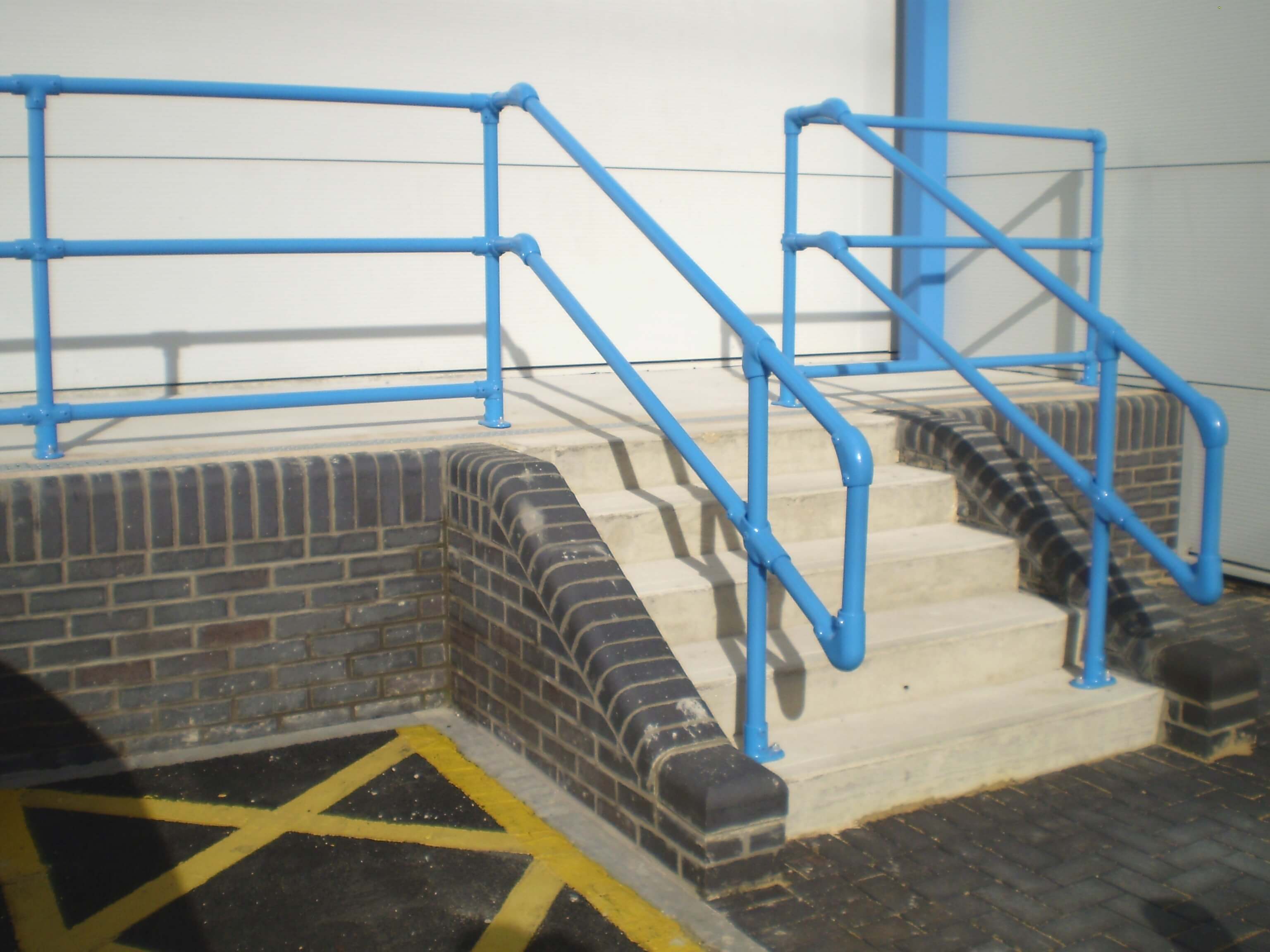

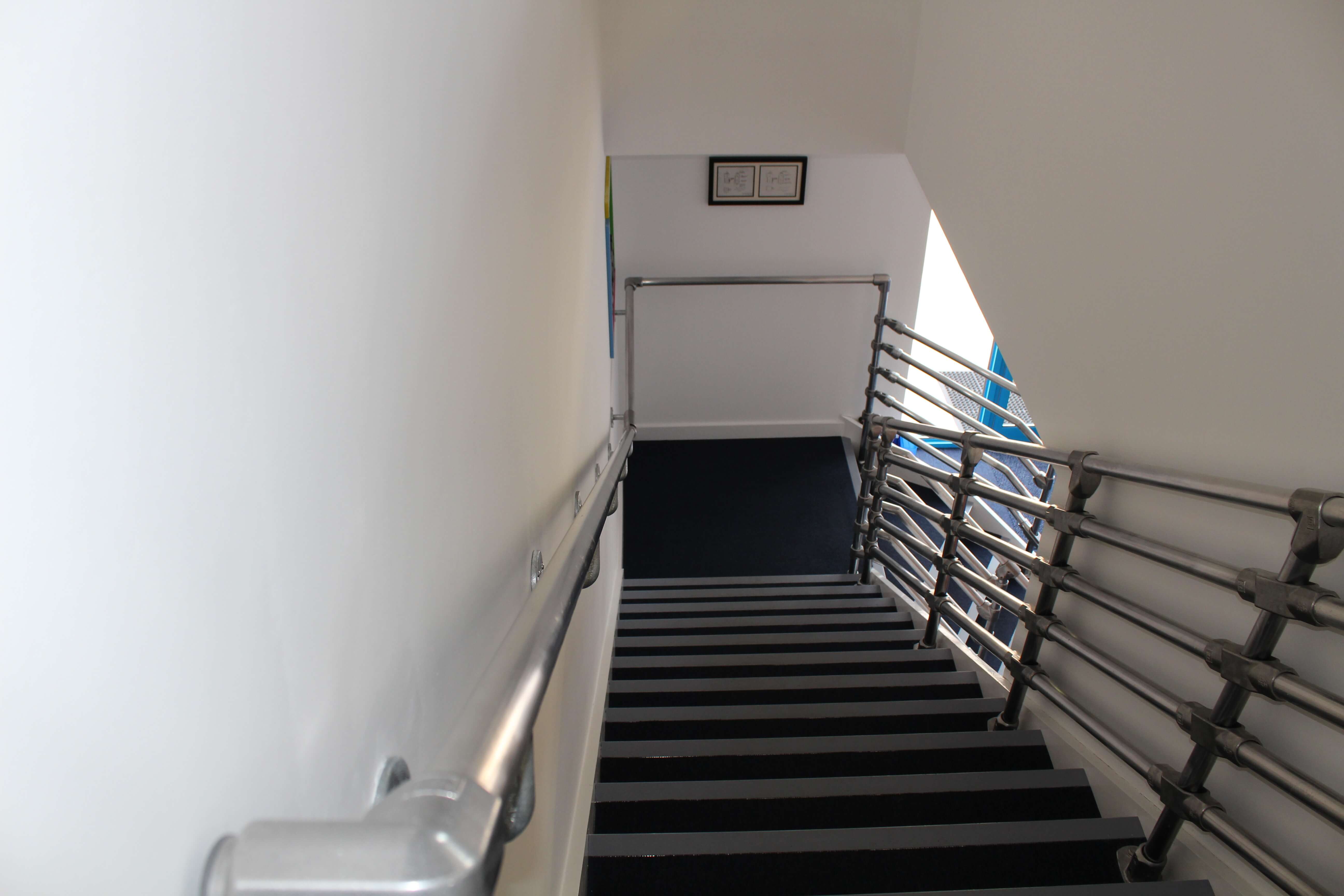

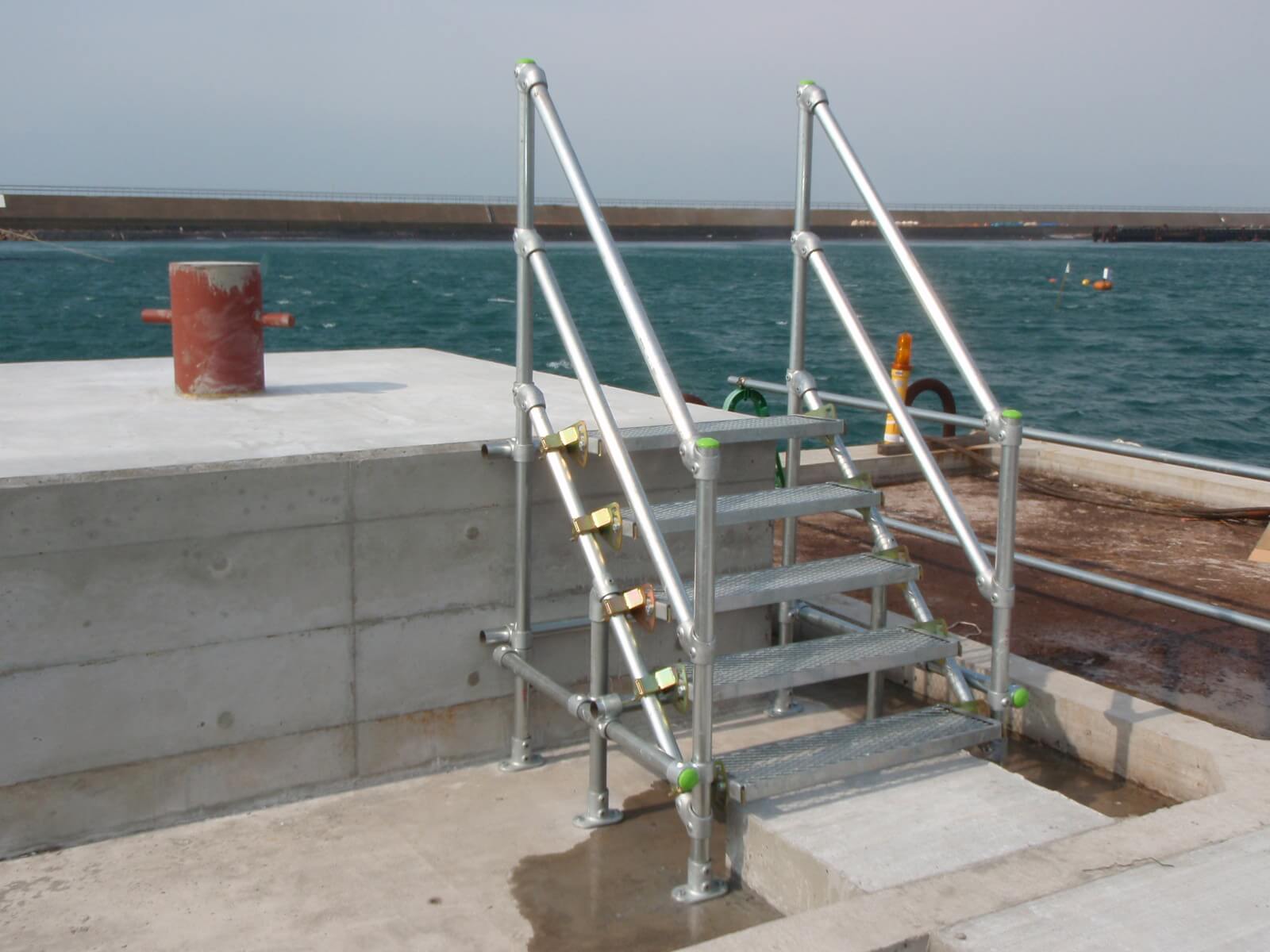

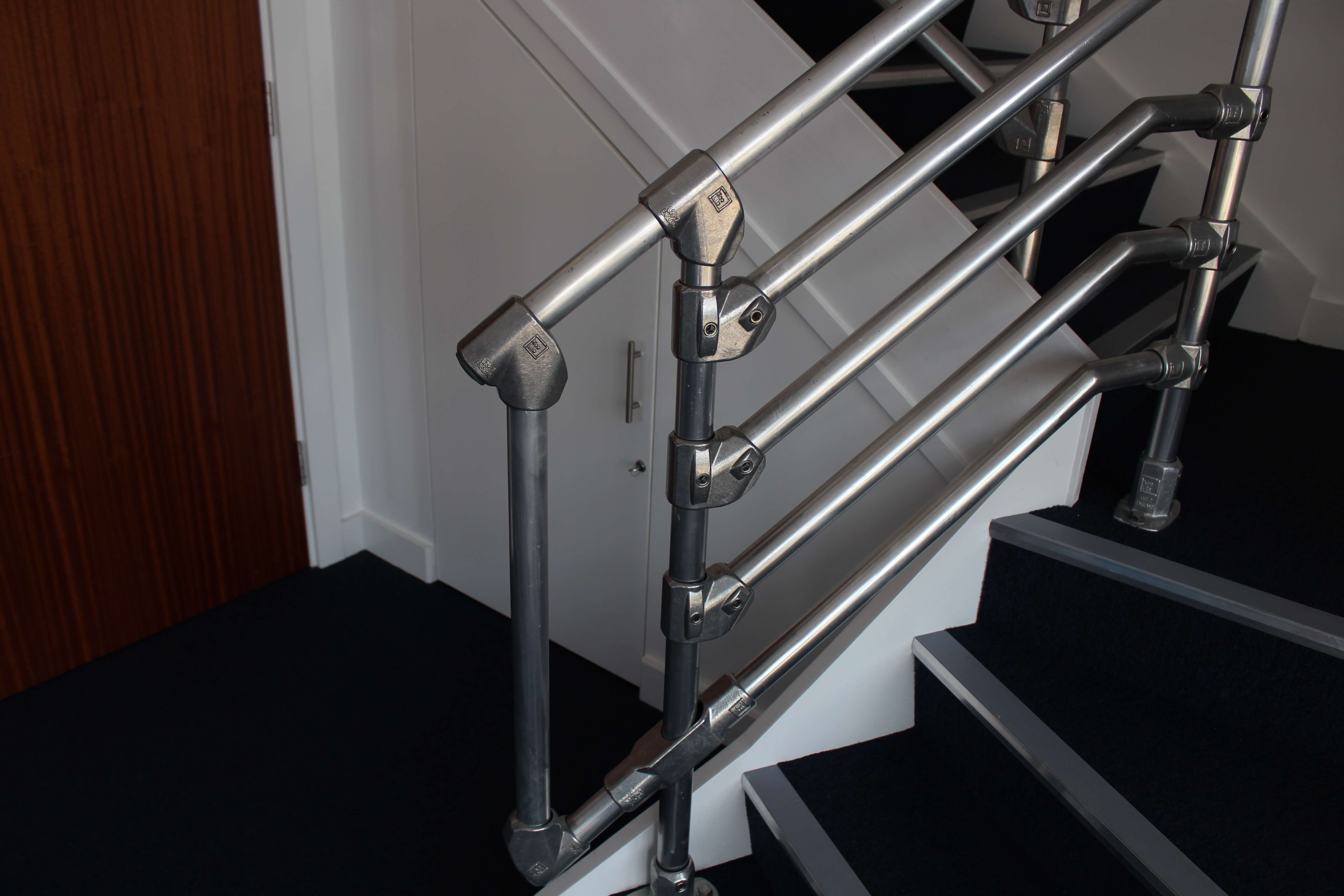

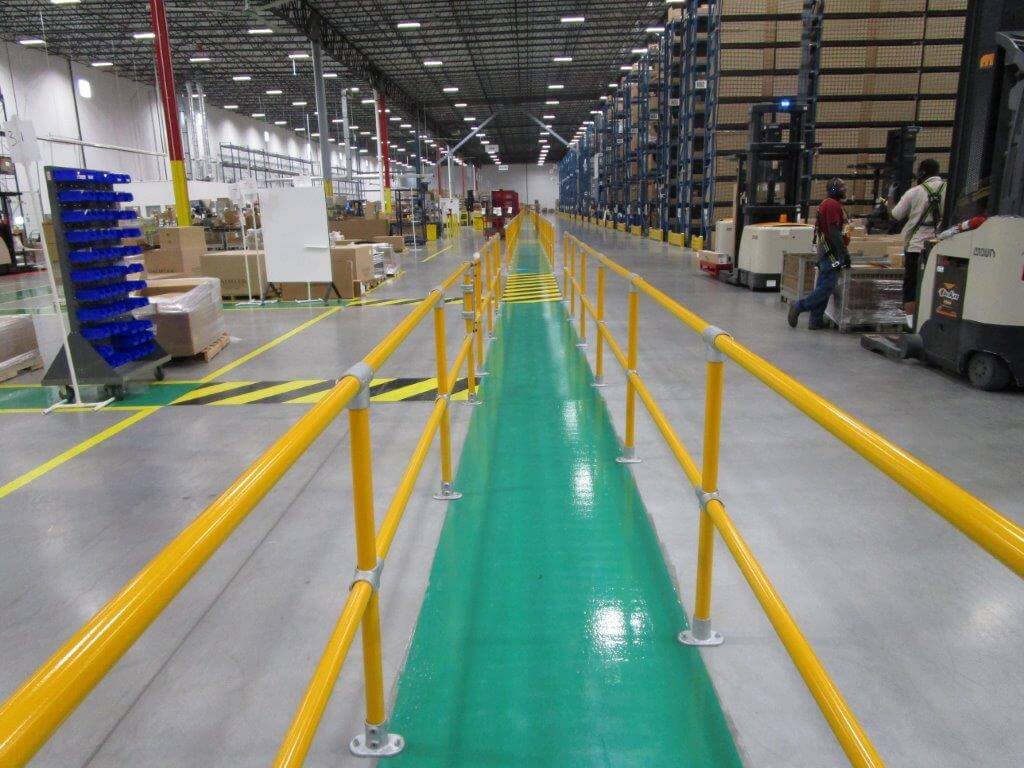

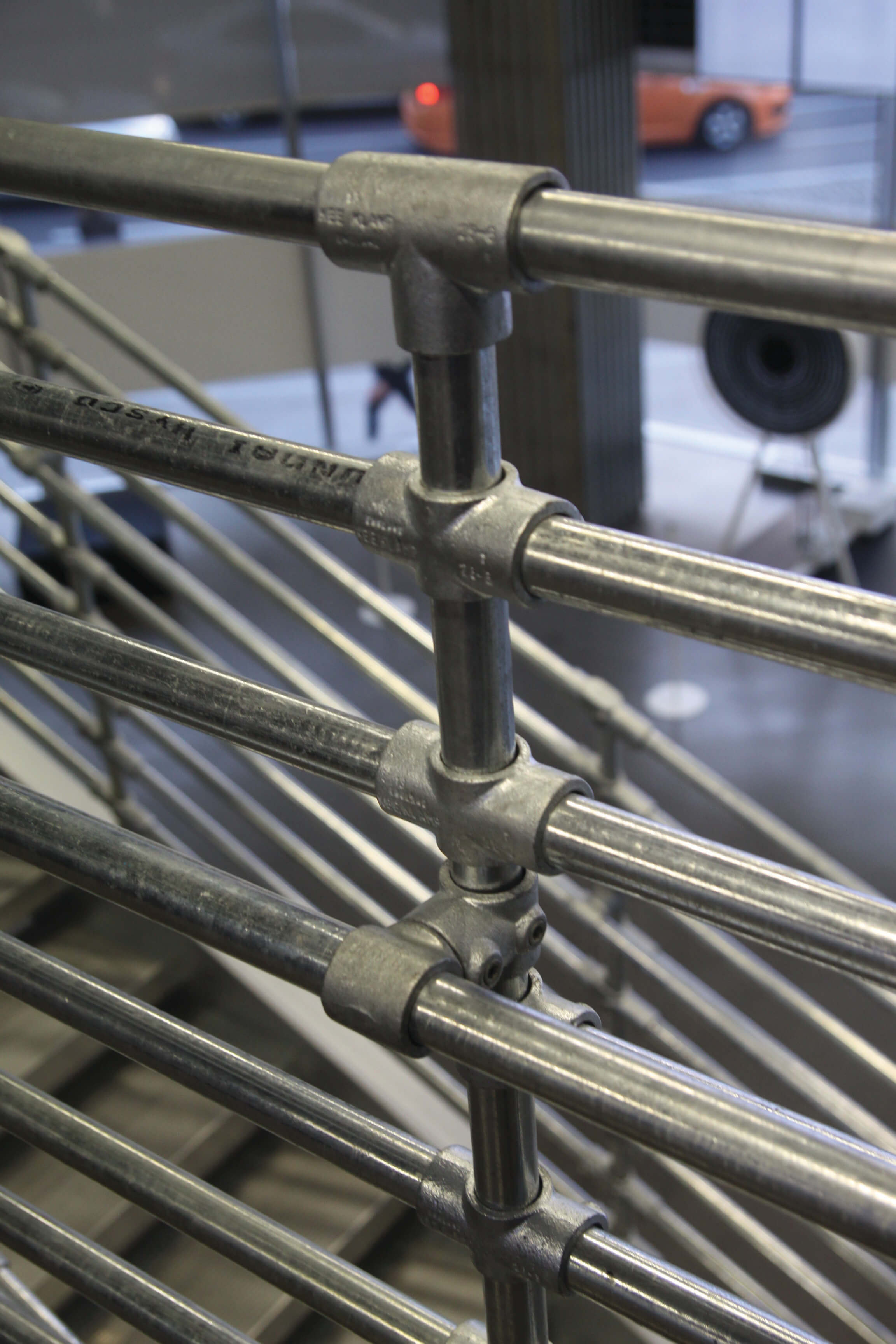

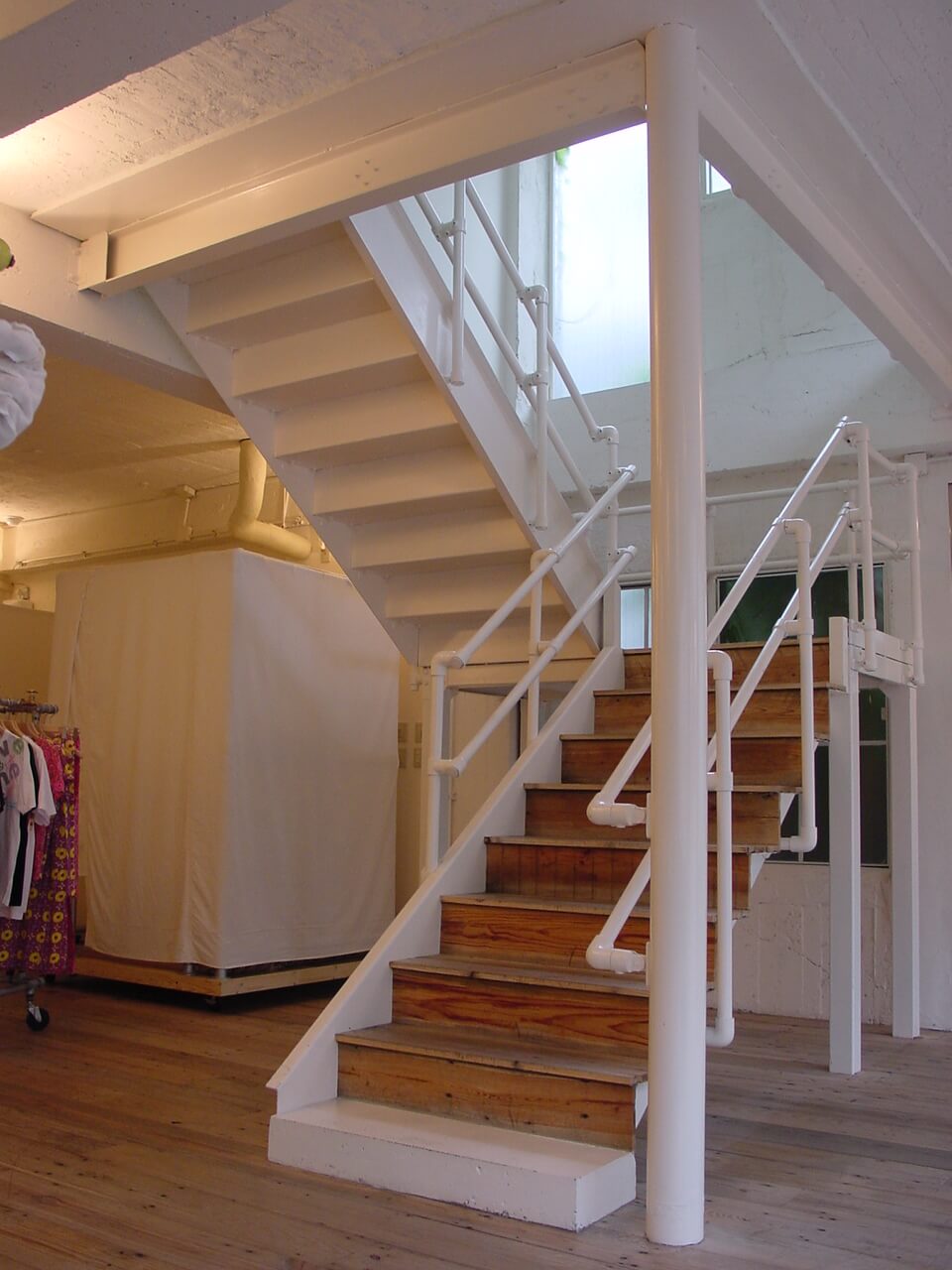

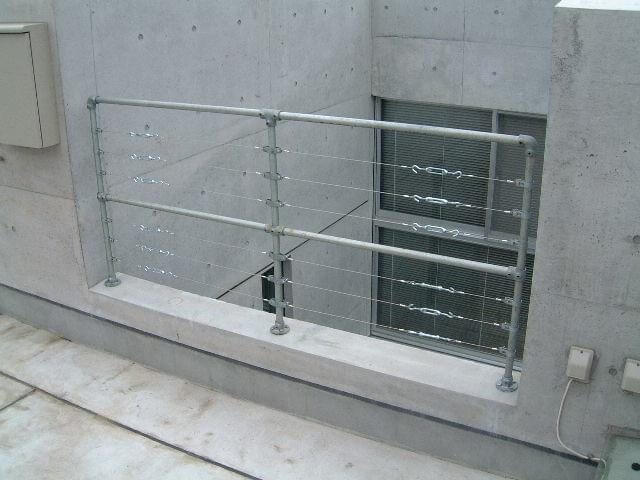

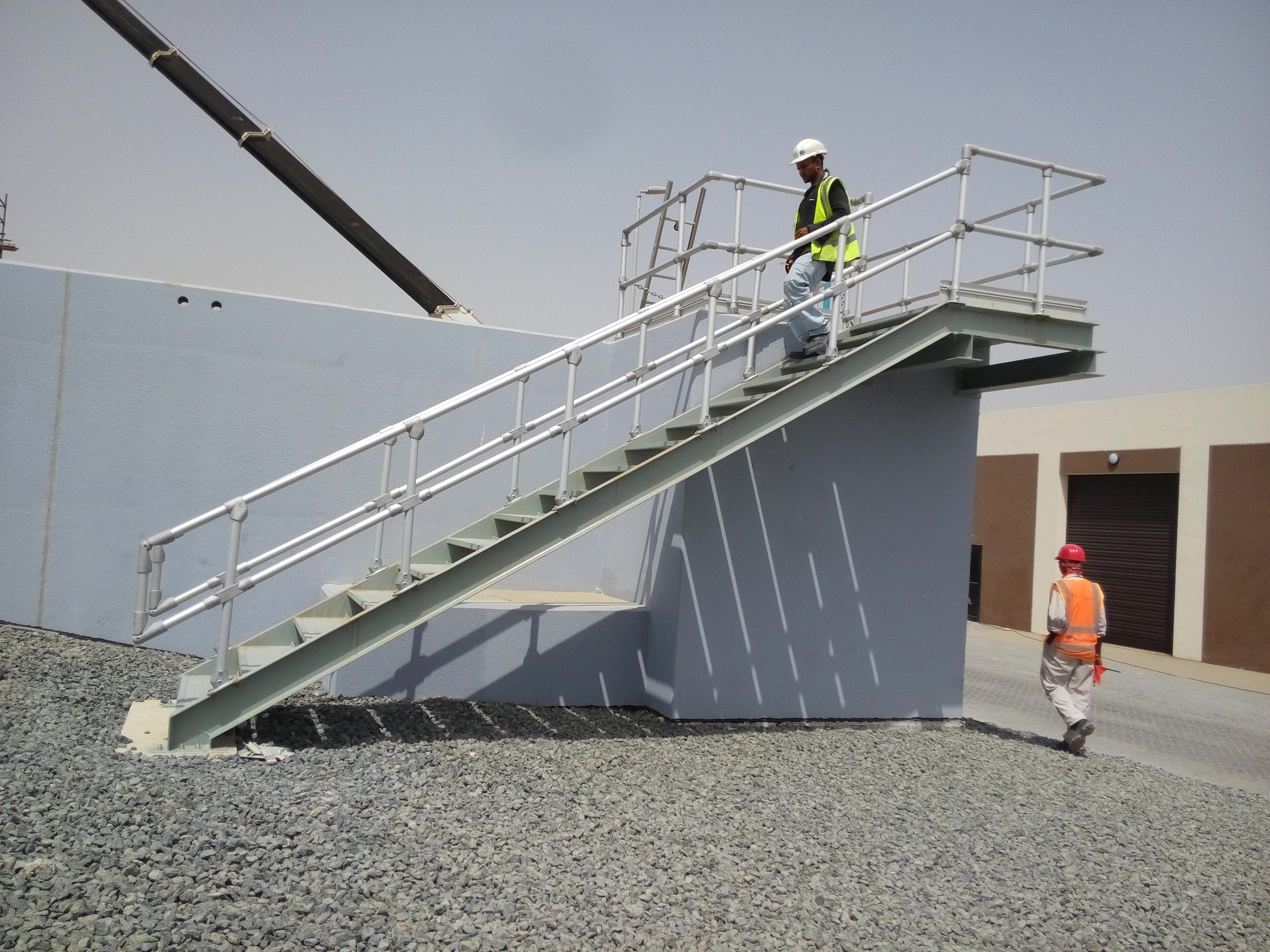

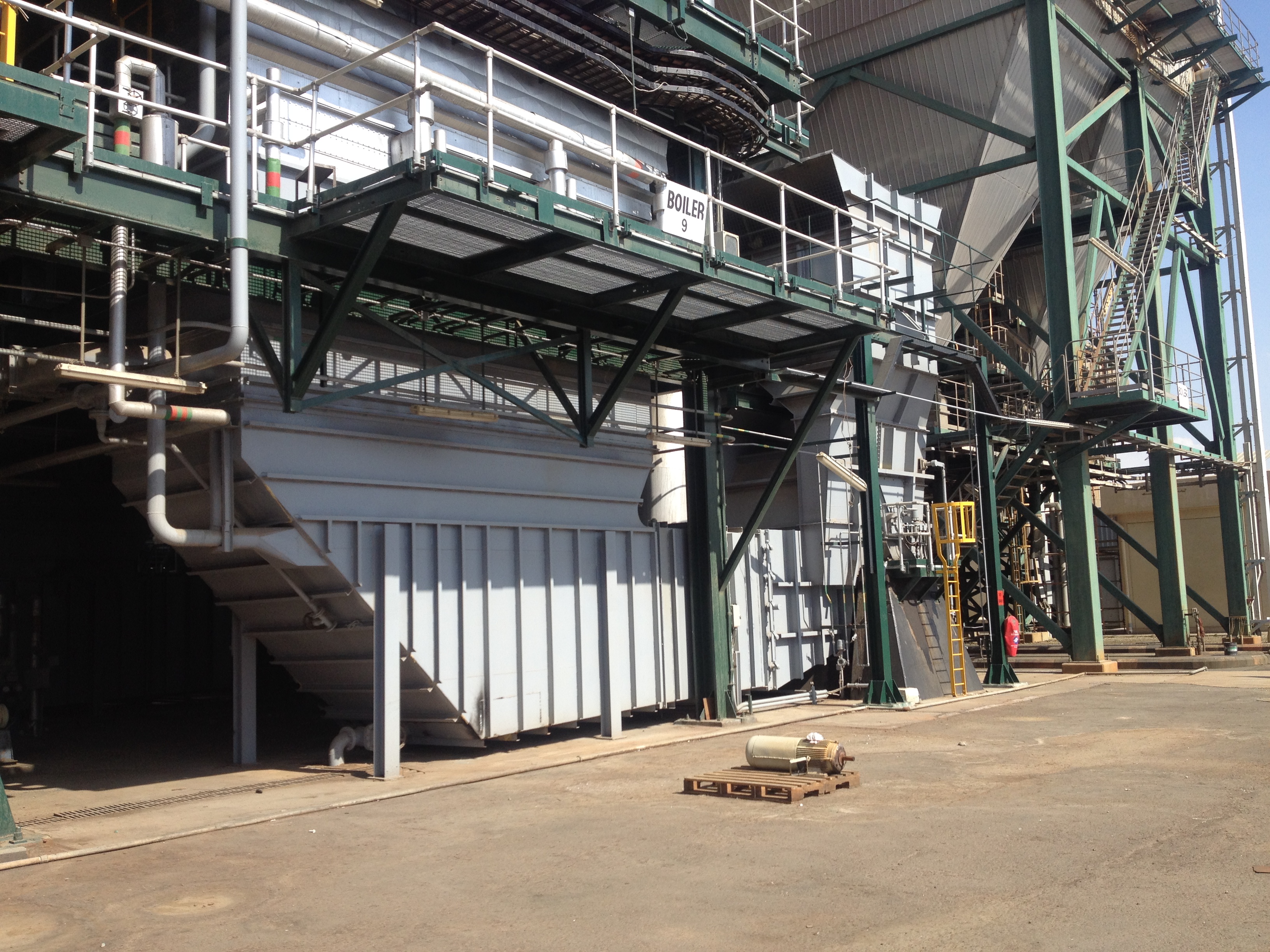

手すり

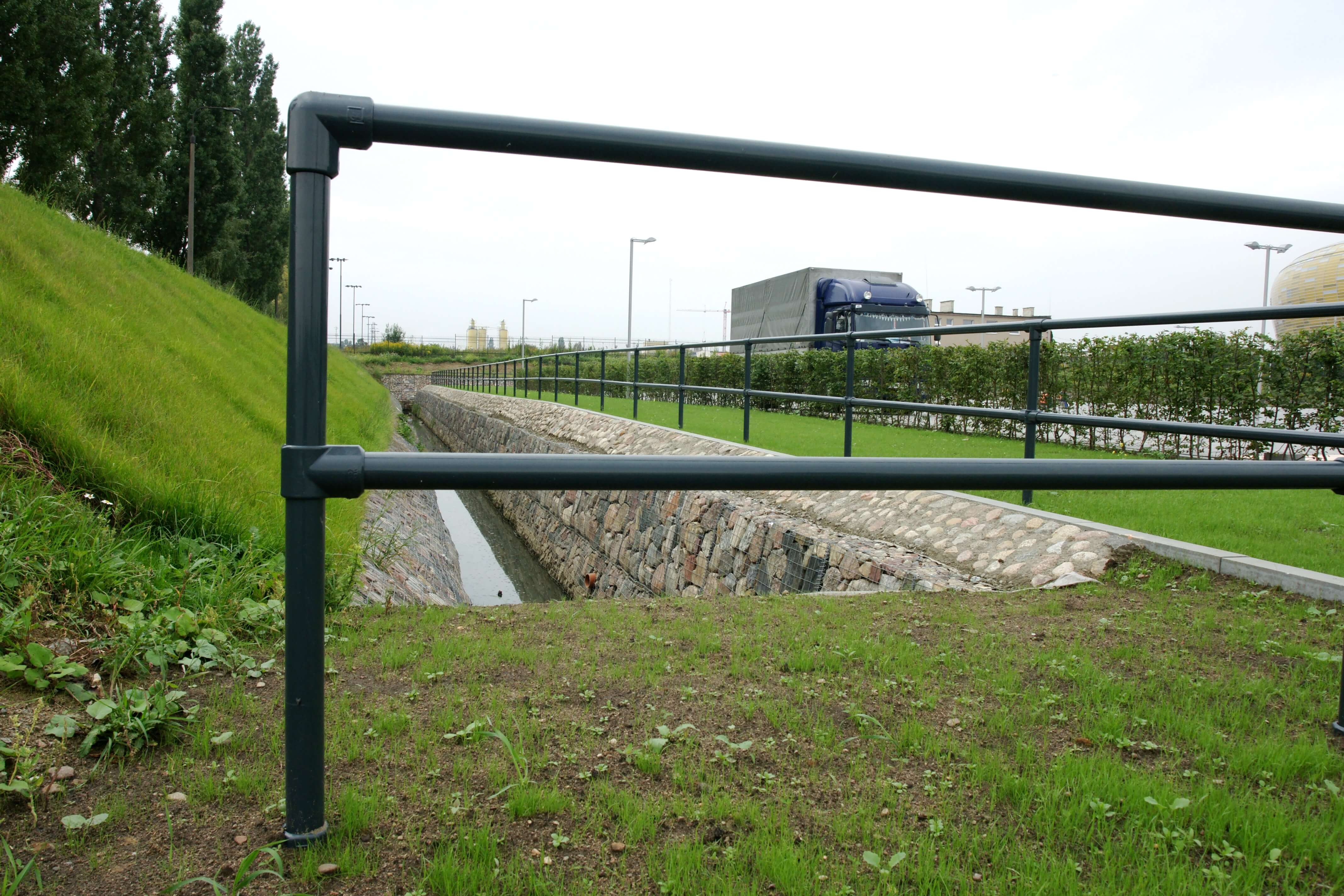

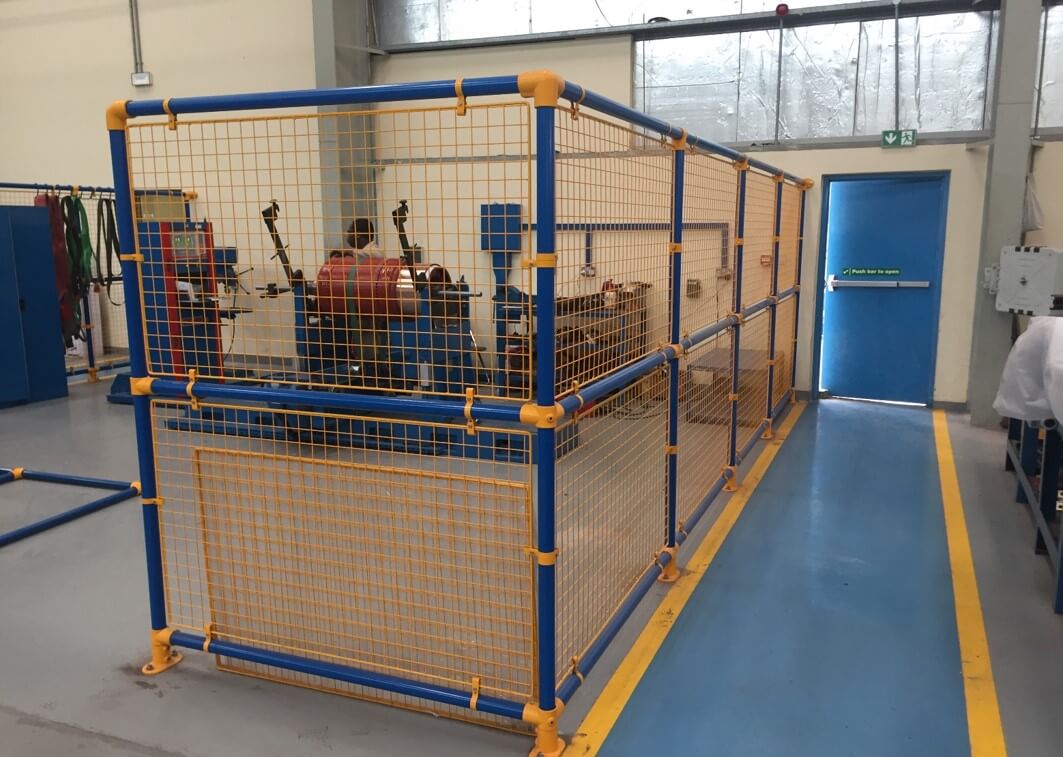

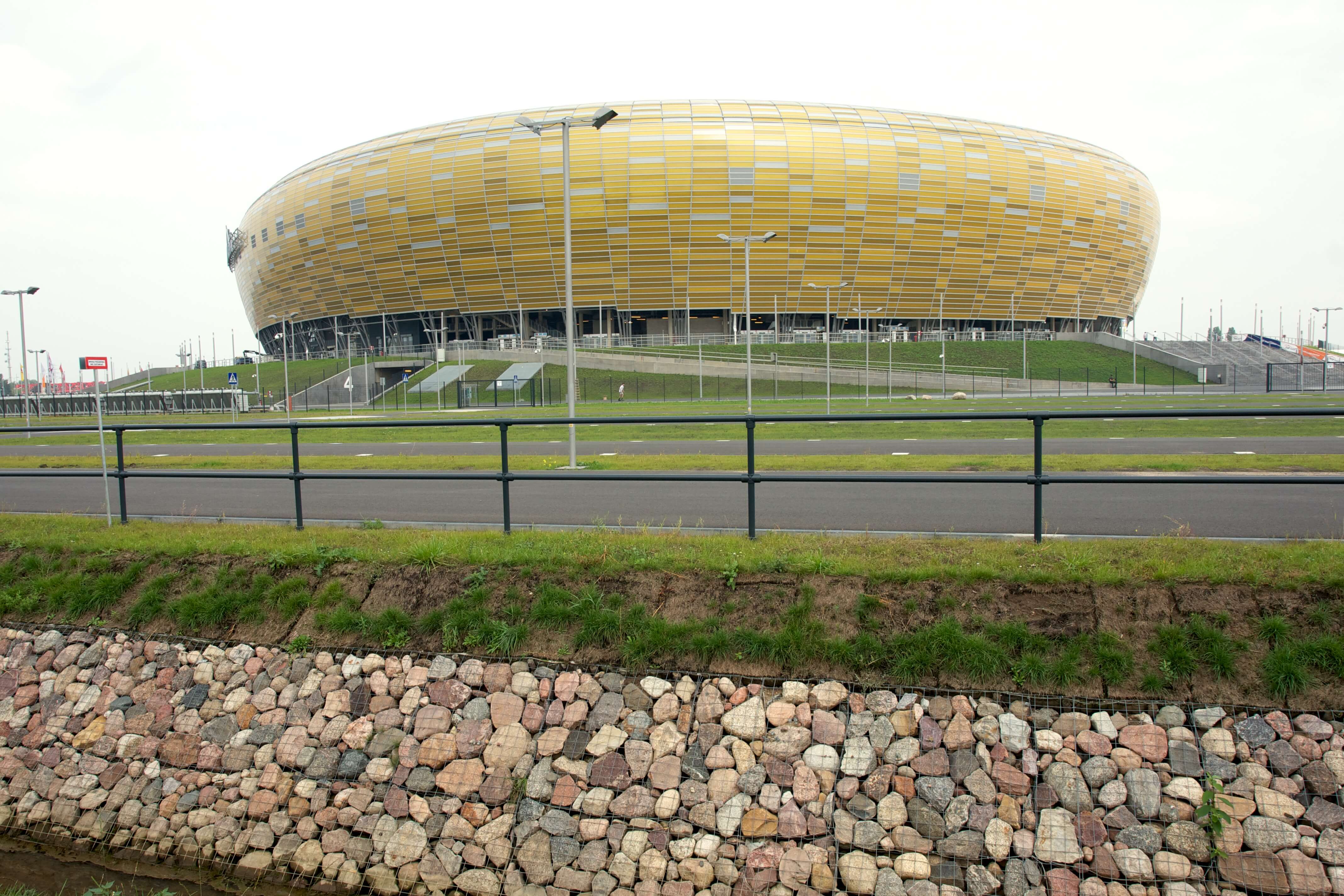

一般フェンス
駐輪場フェンス

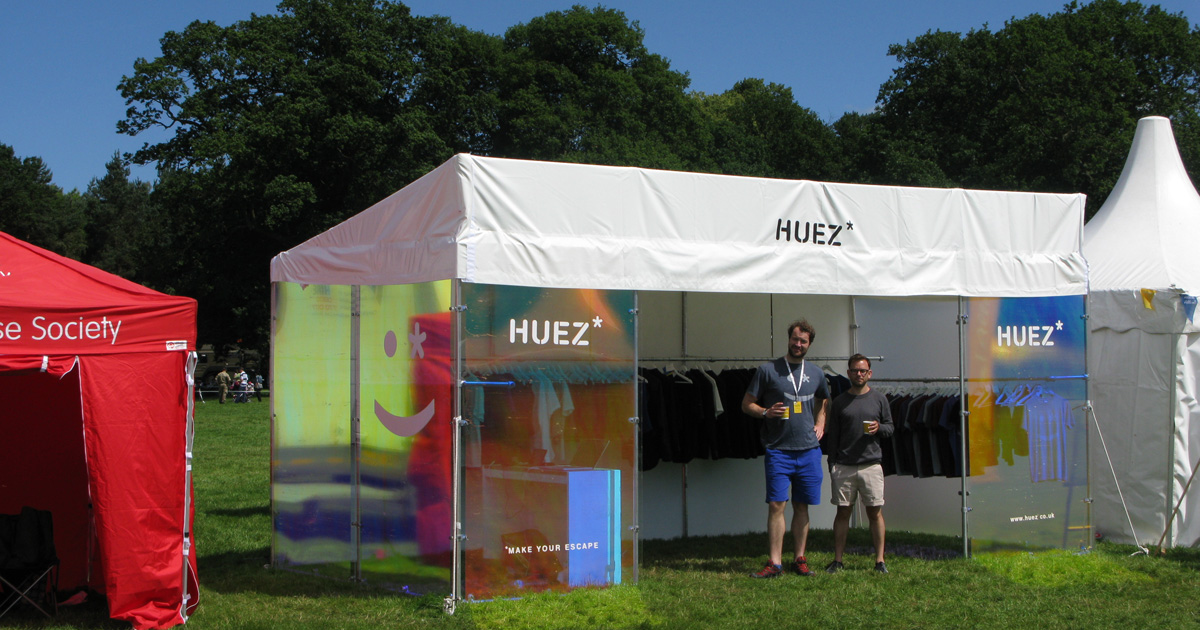

仮設フェンス・テント

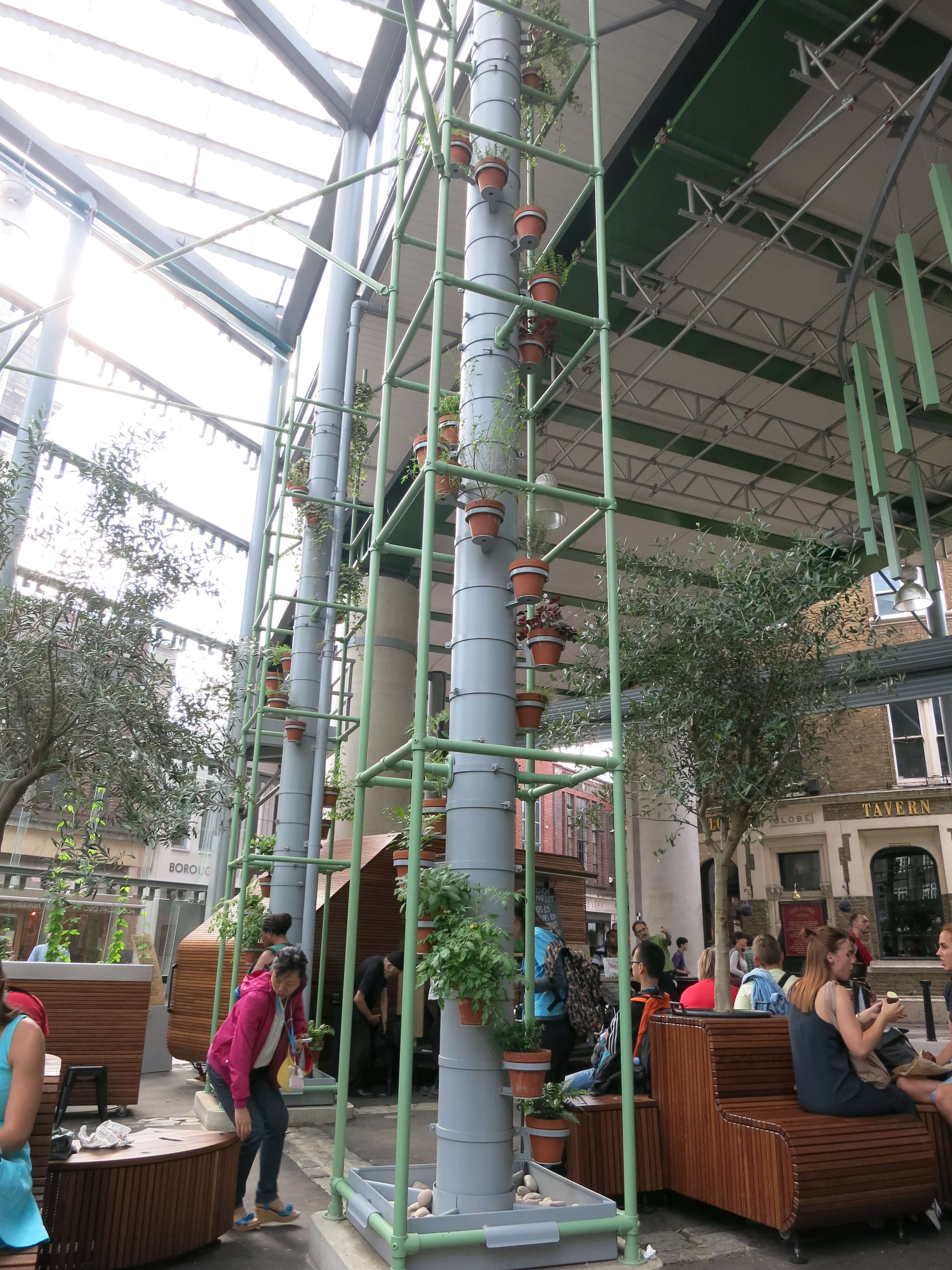

農業用等の構造物の枠組み

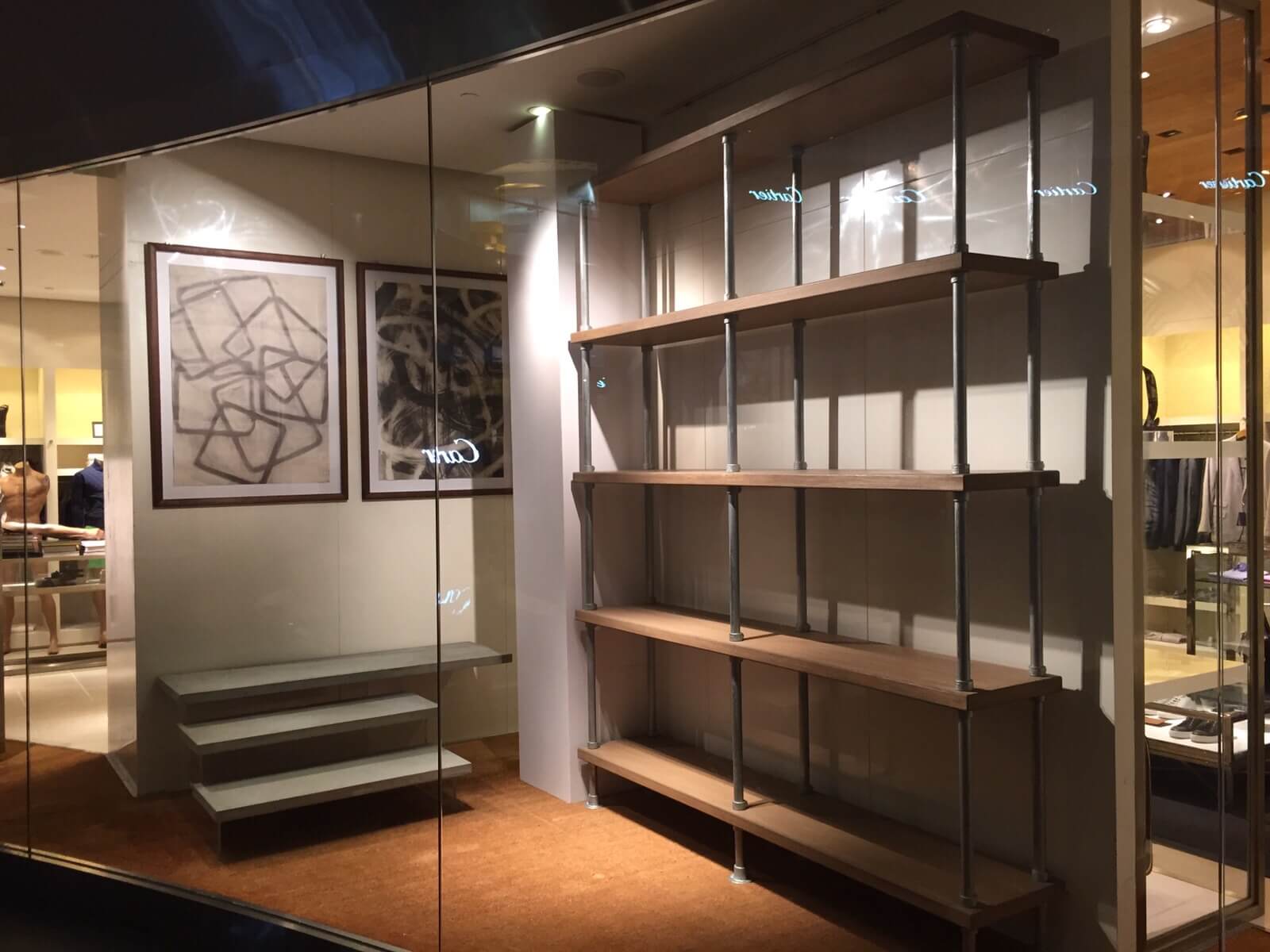

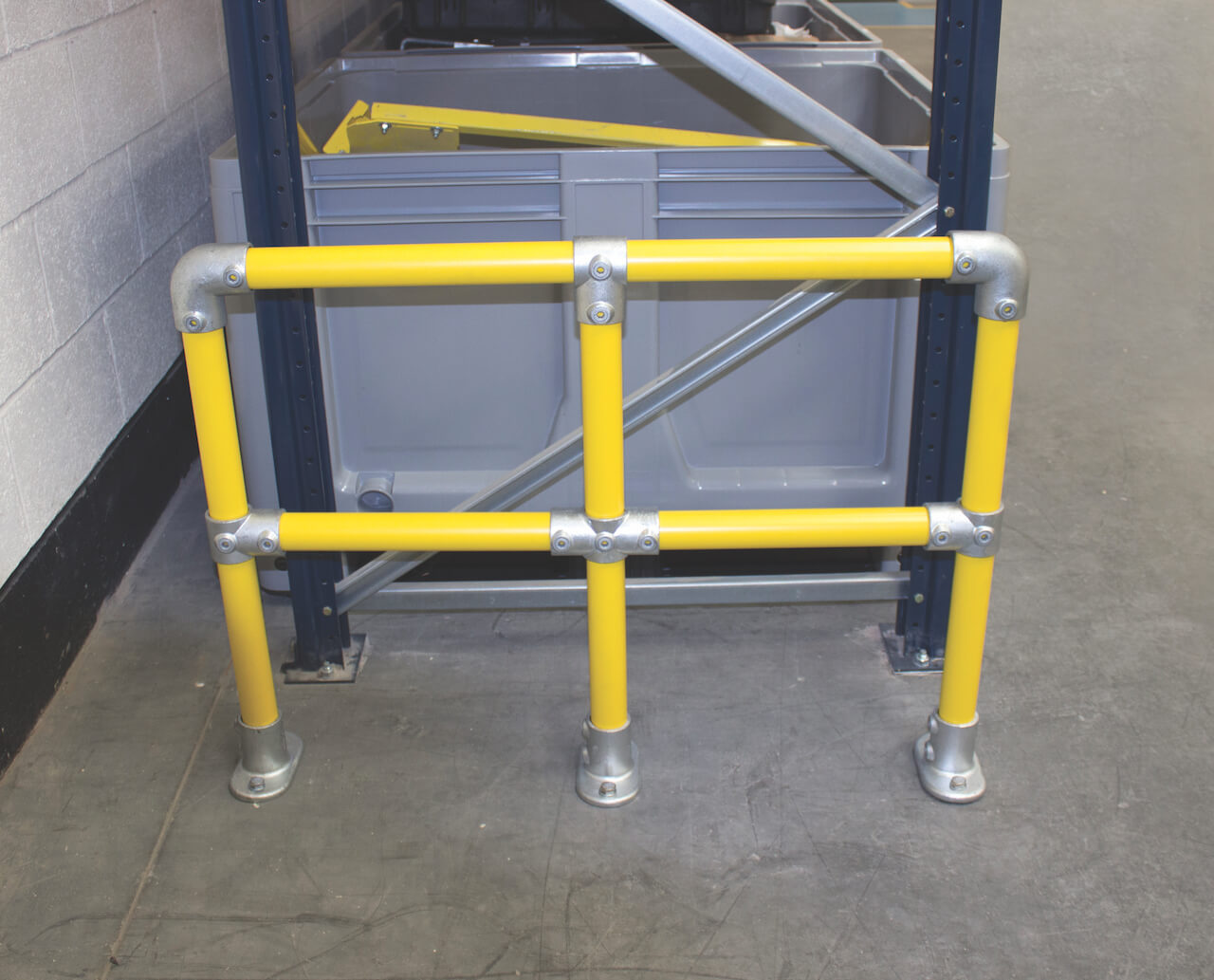

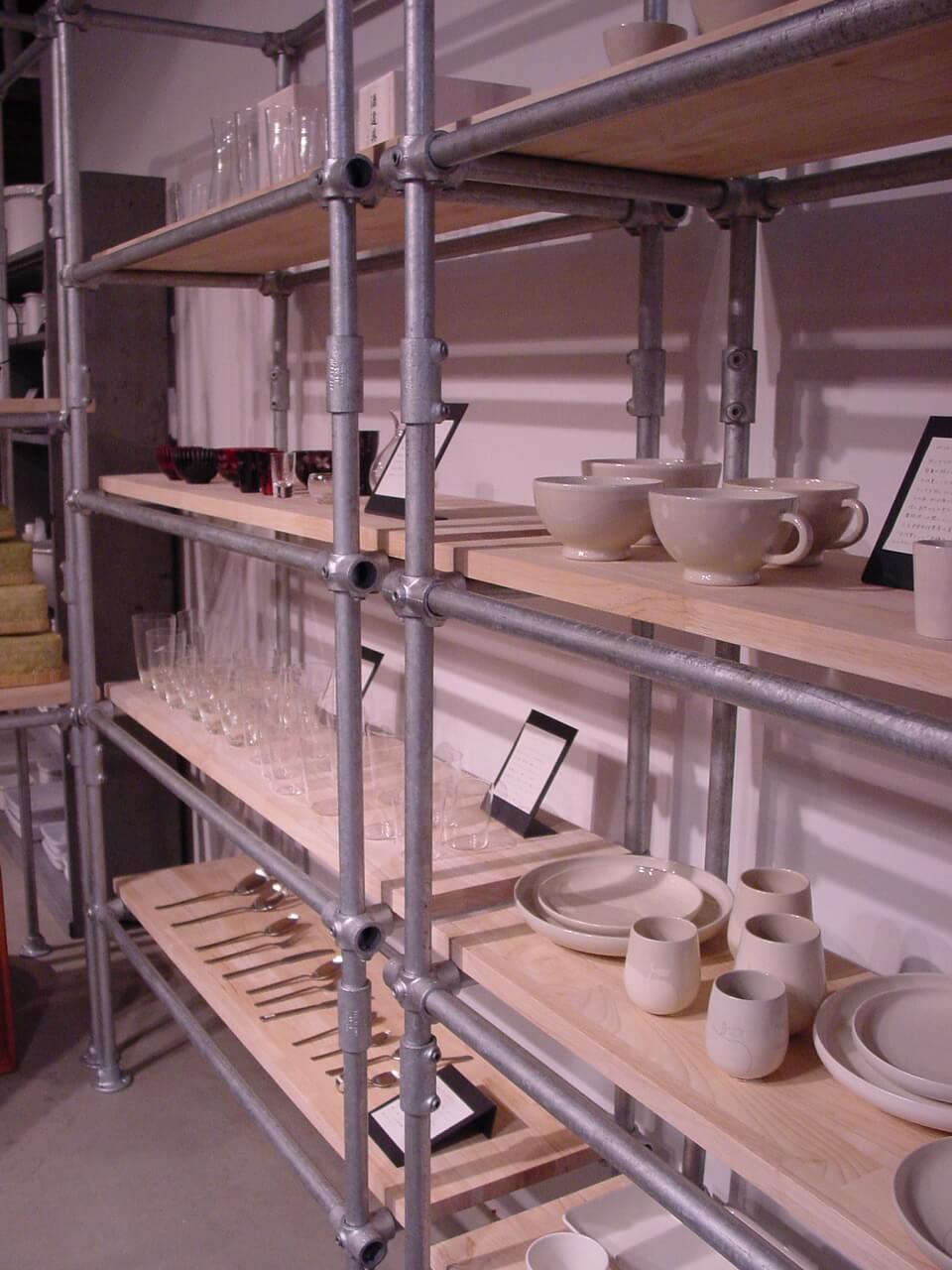

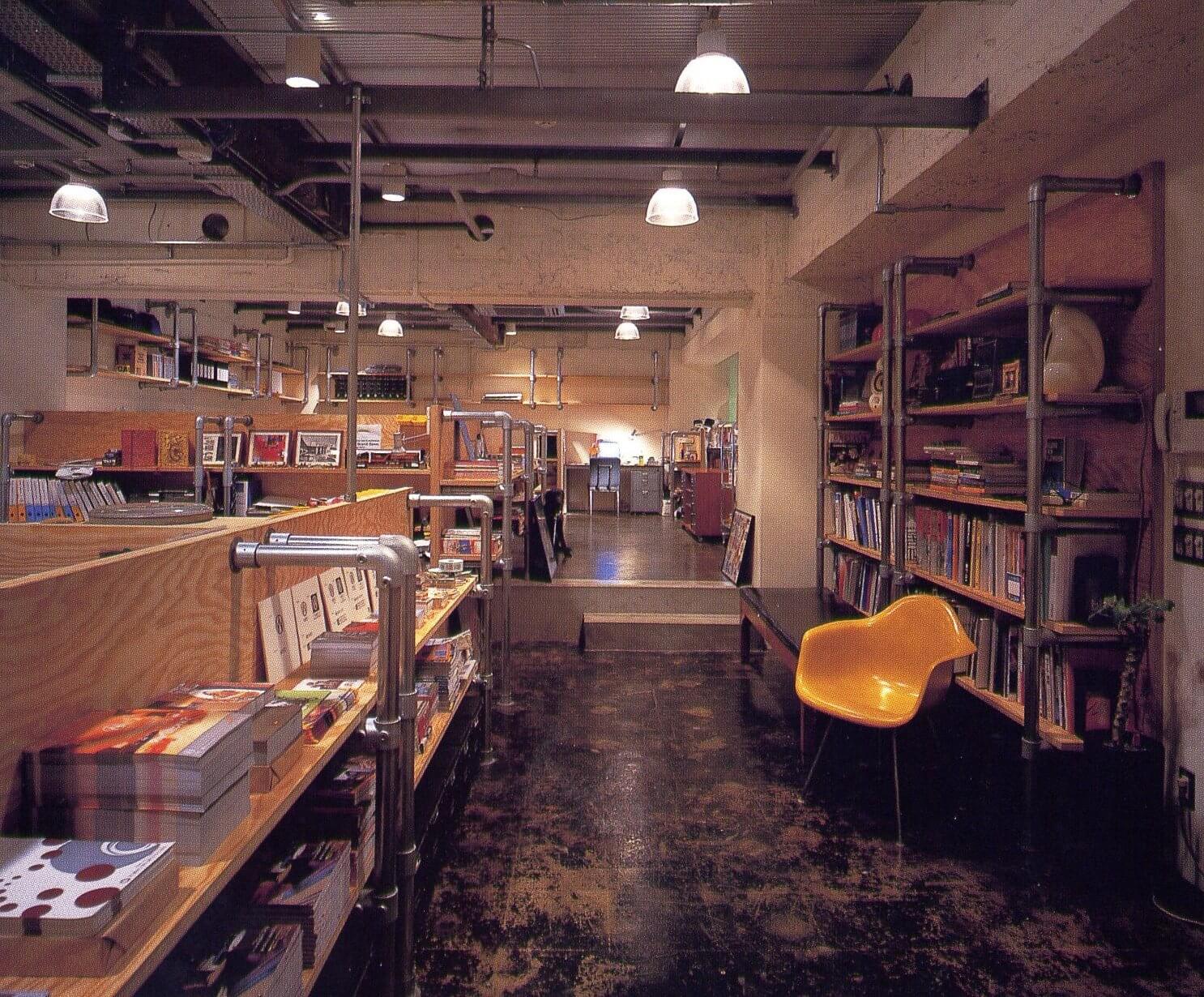

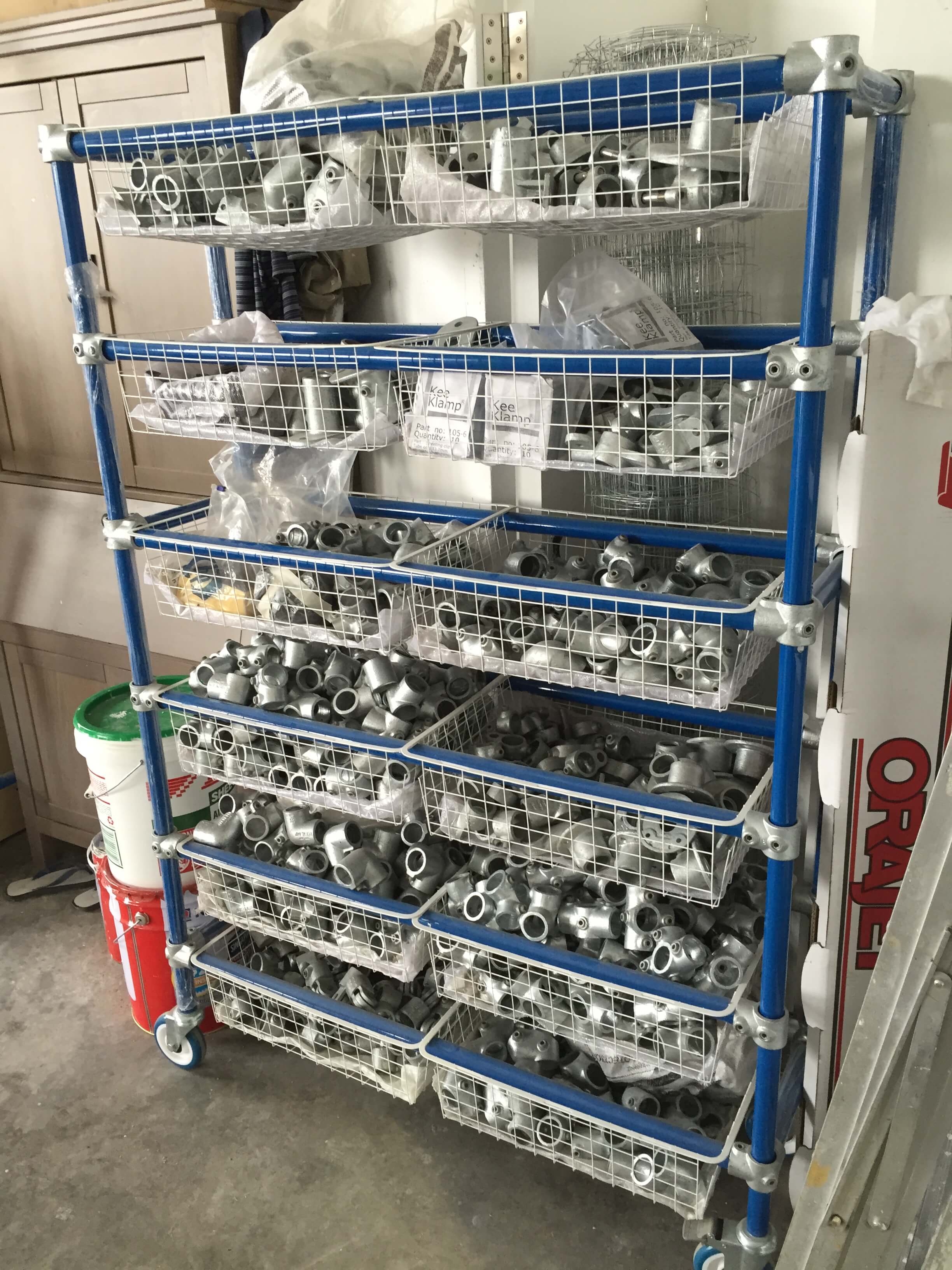

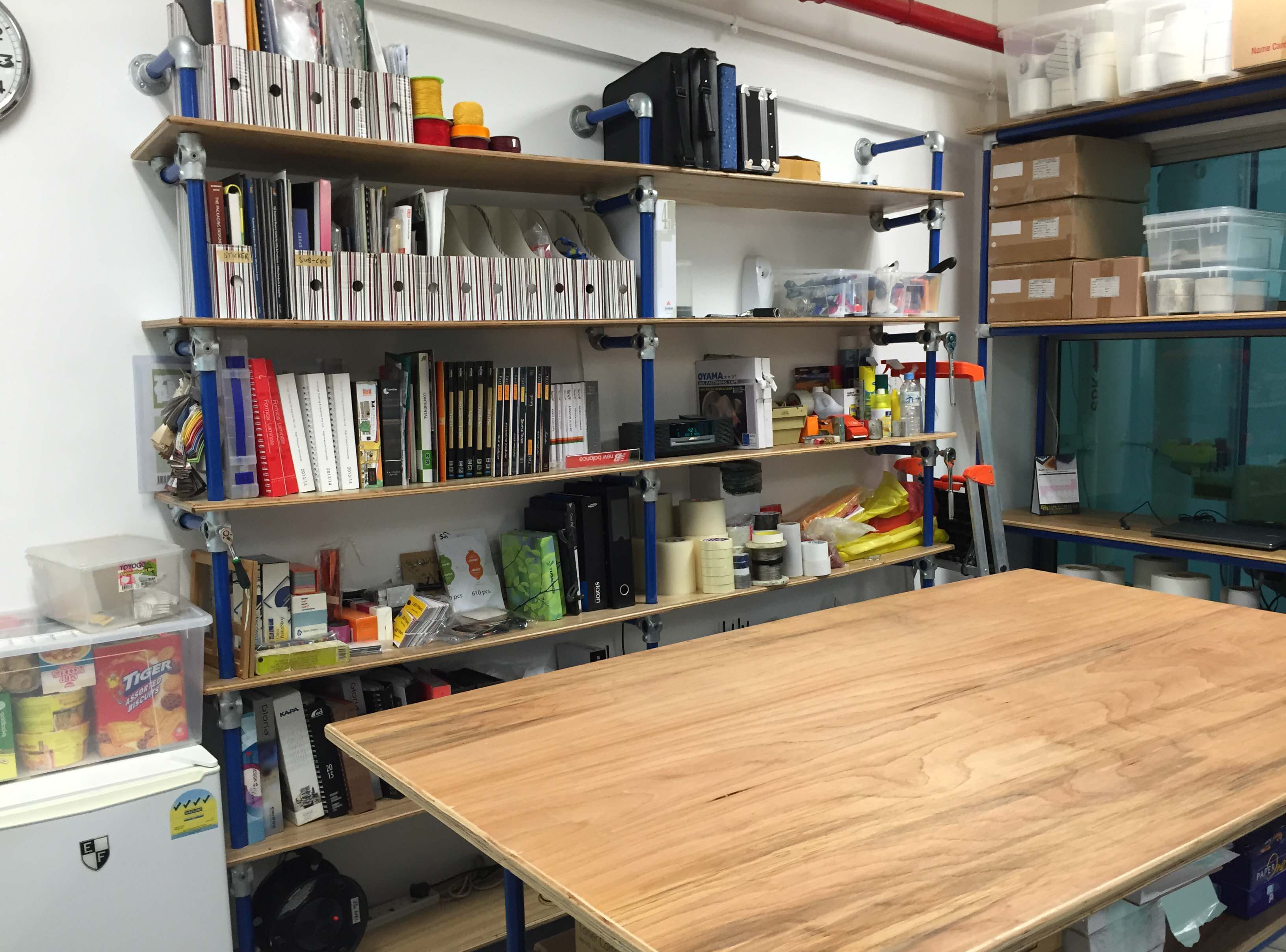

倉庫のラック・棚

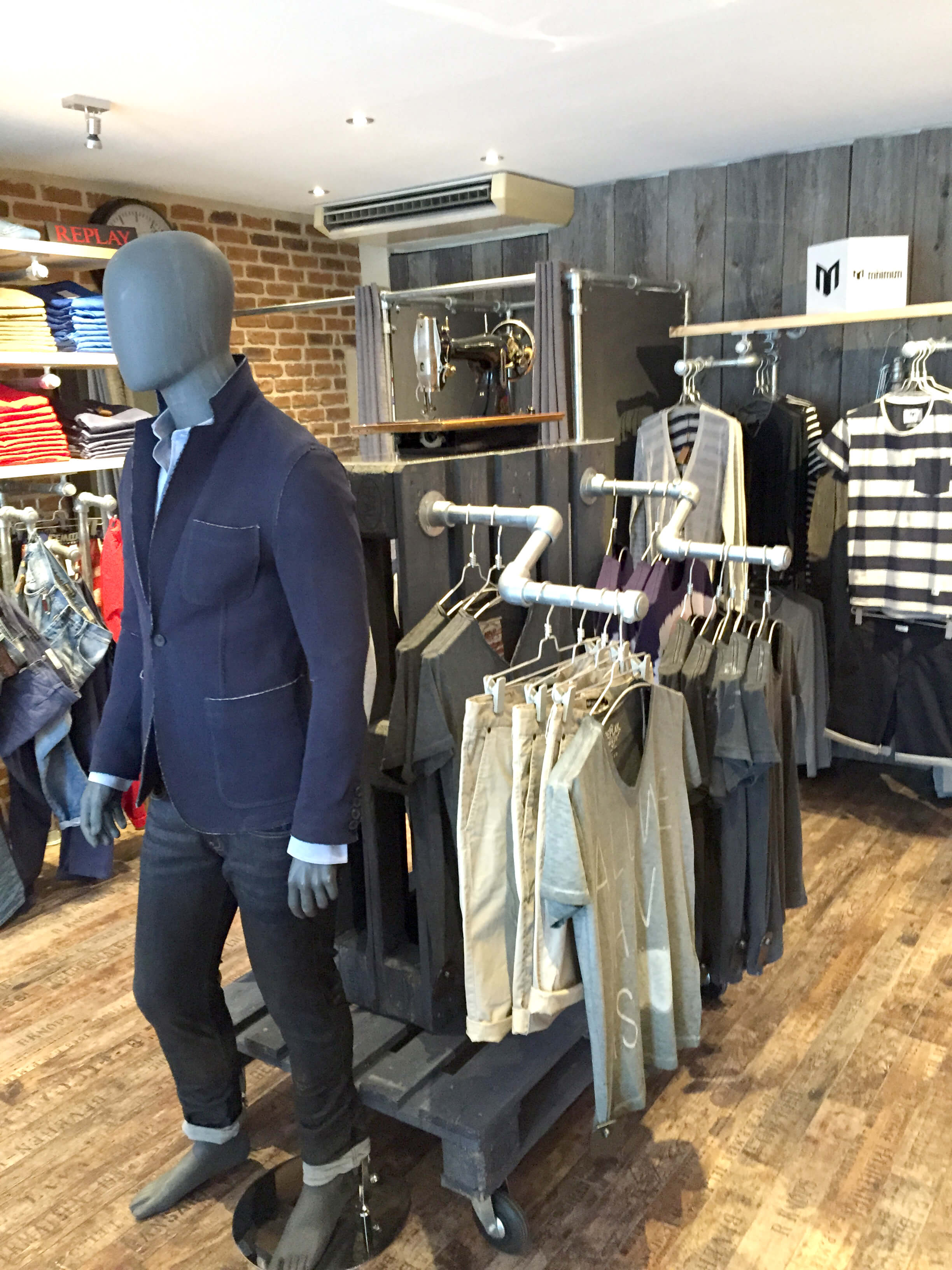

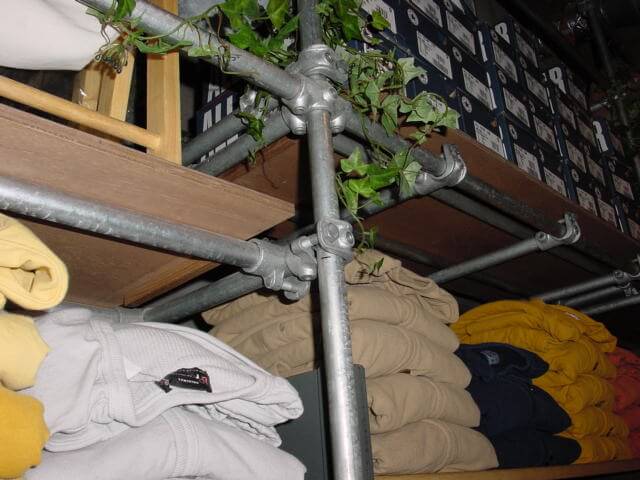

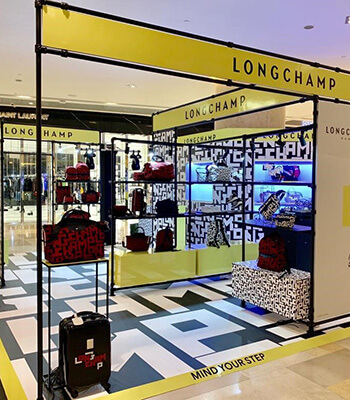

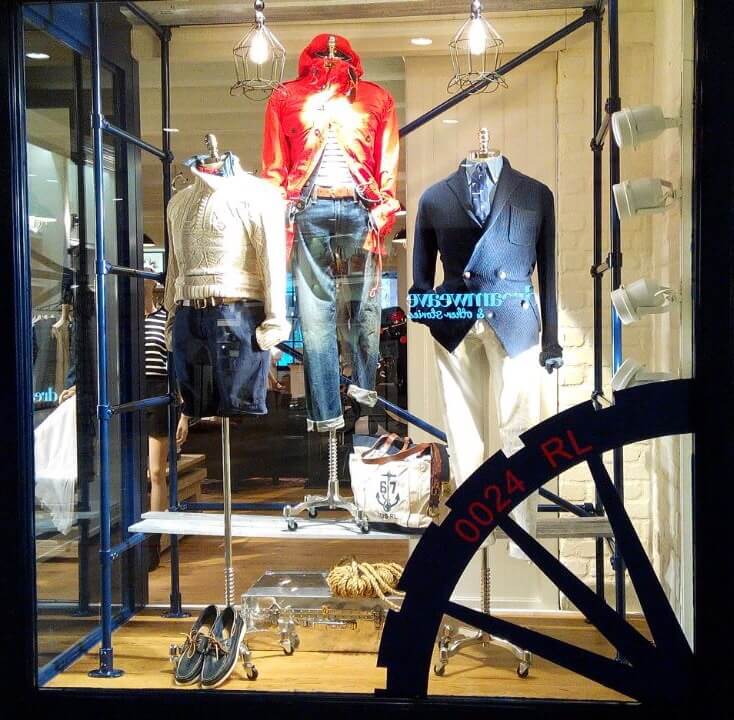

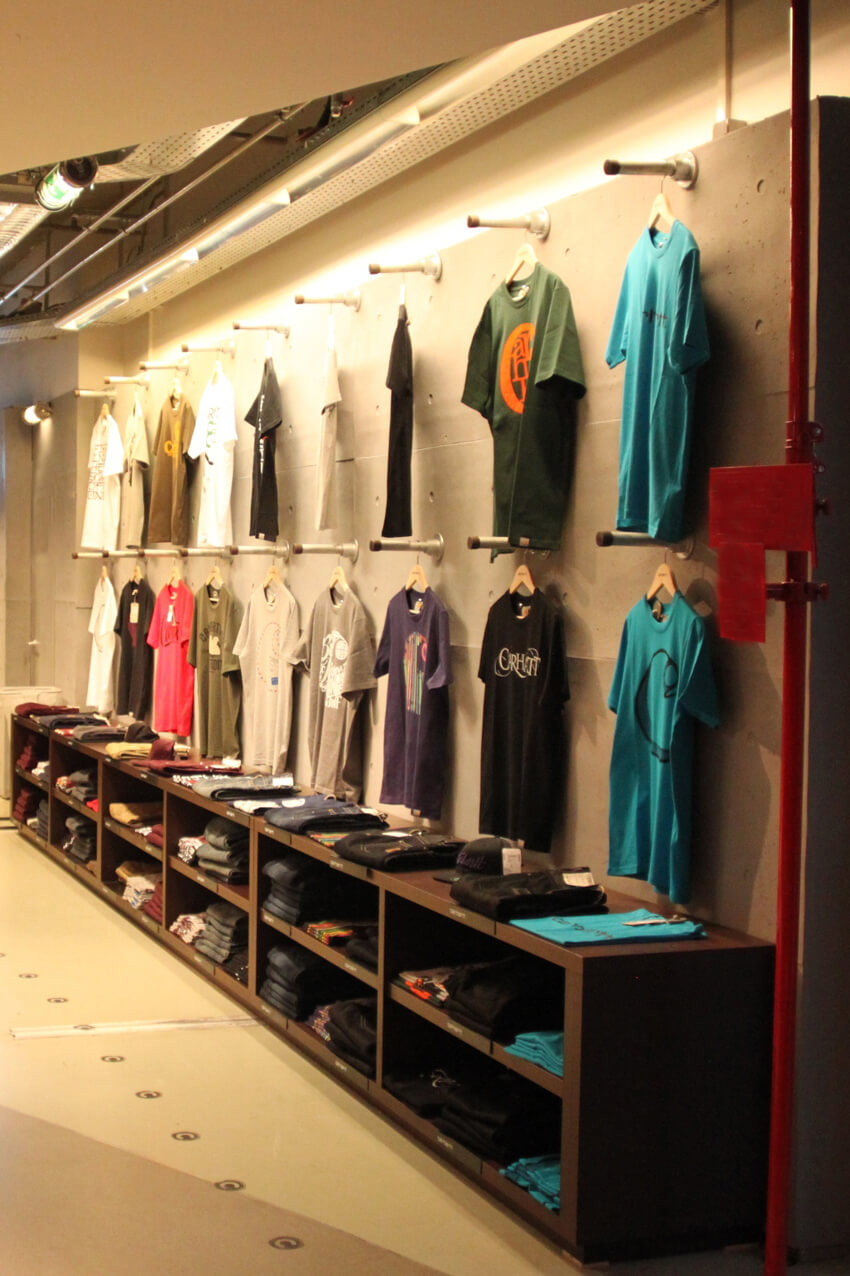

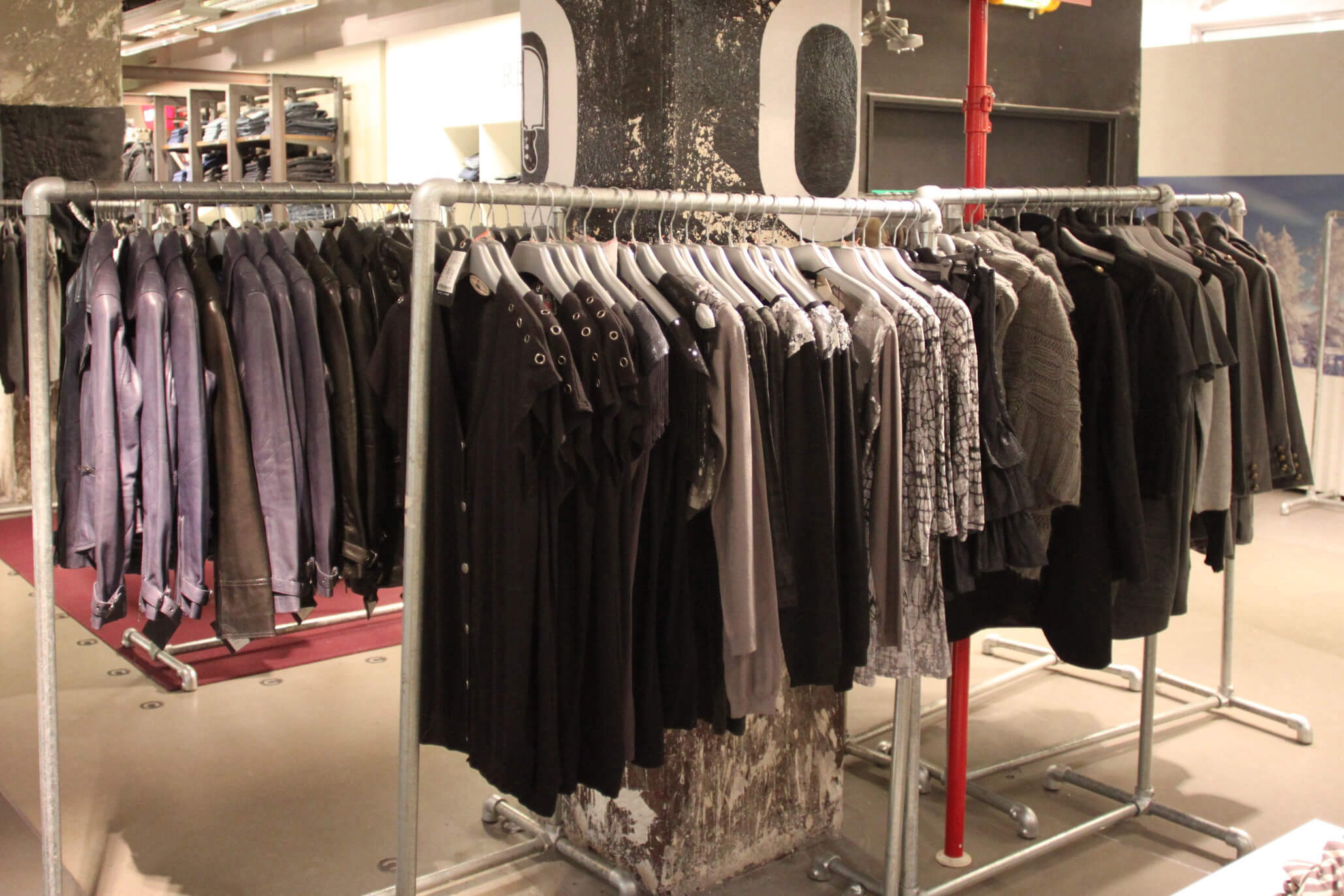

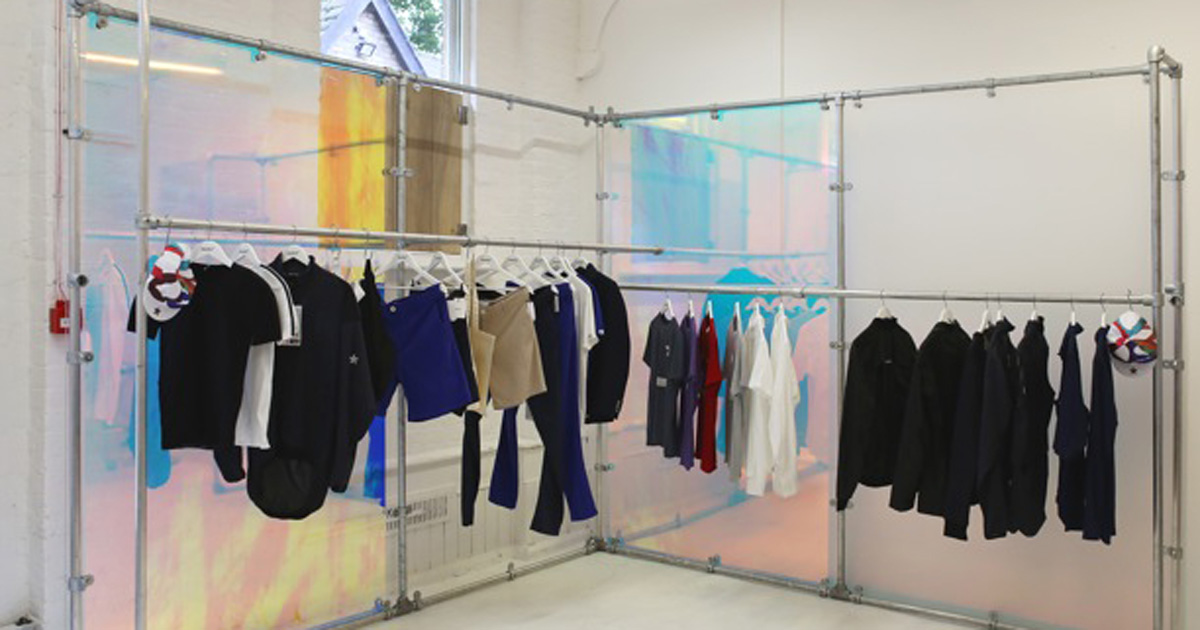

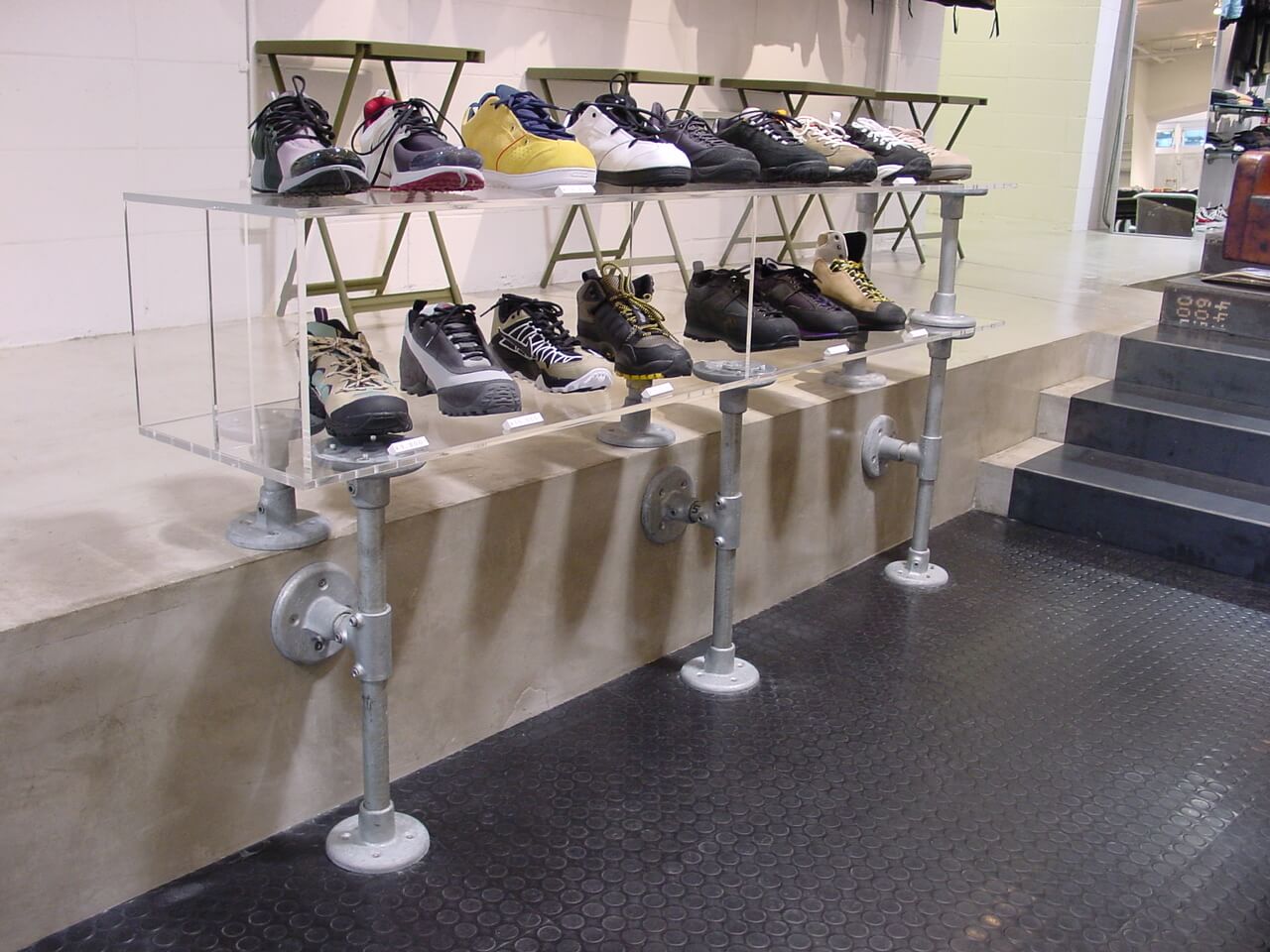

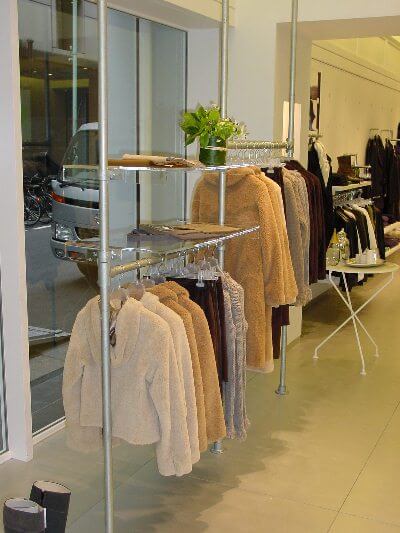

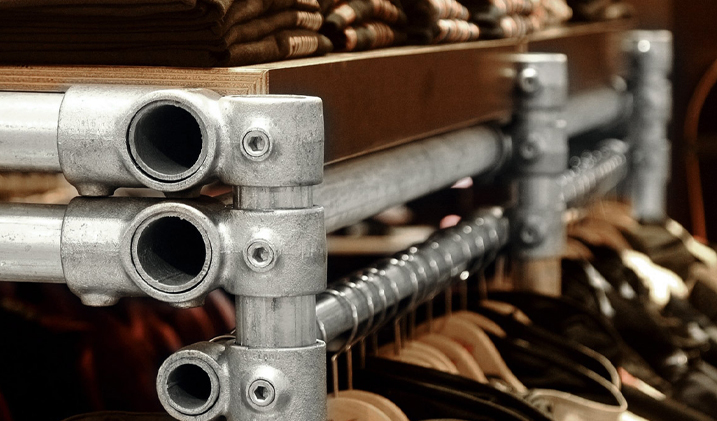

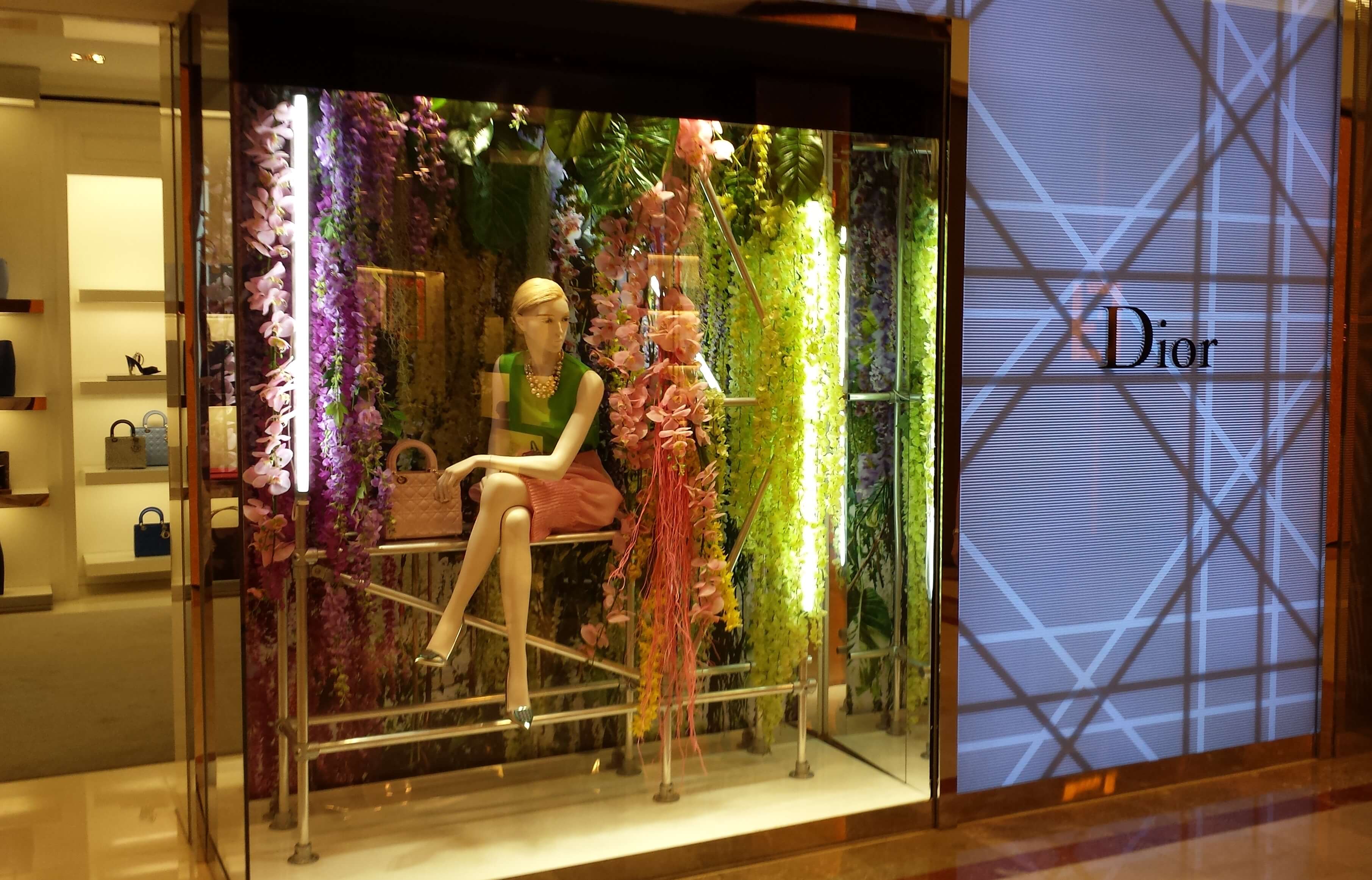

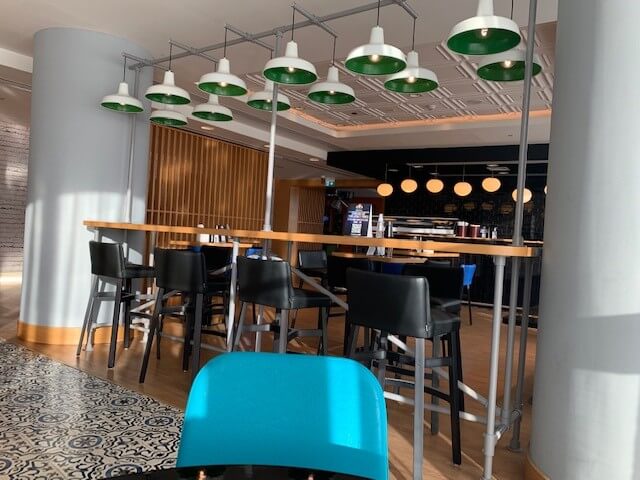

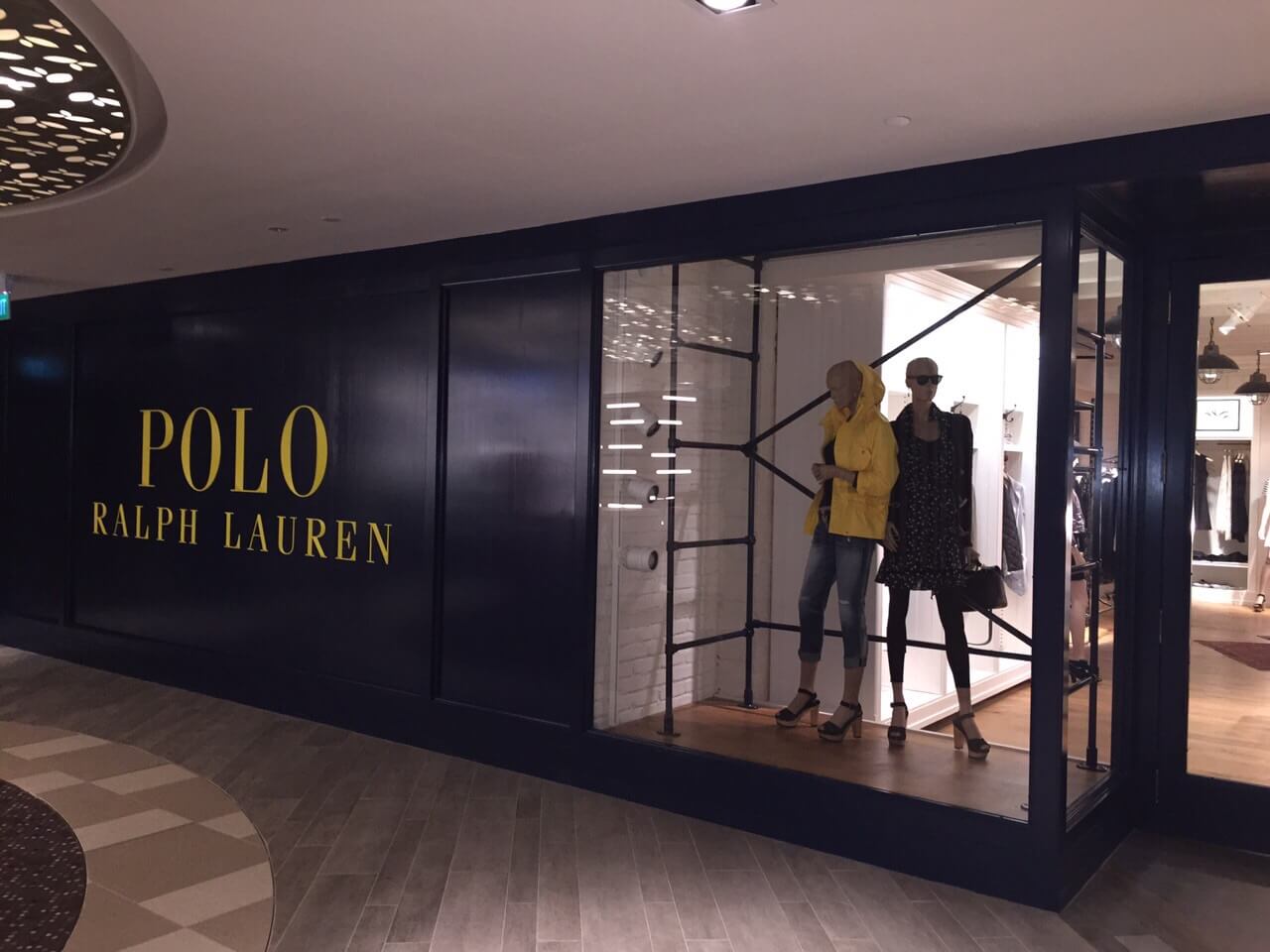

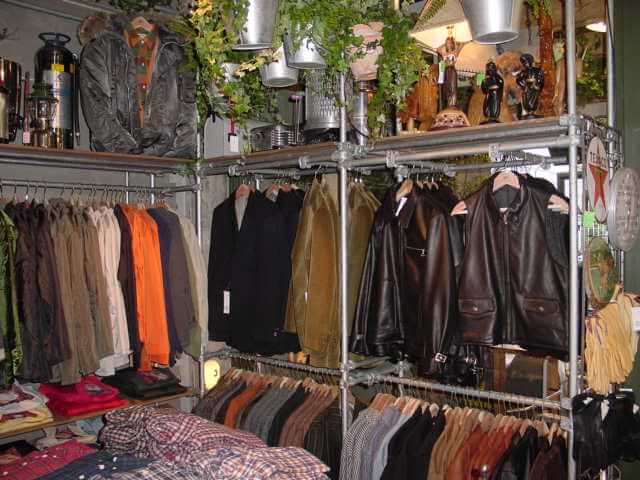

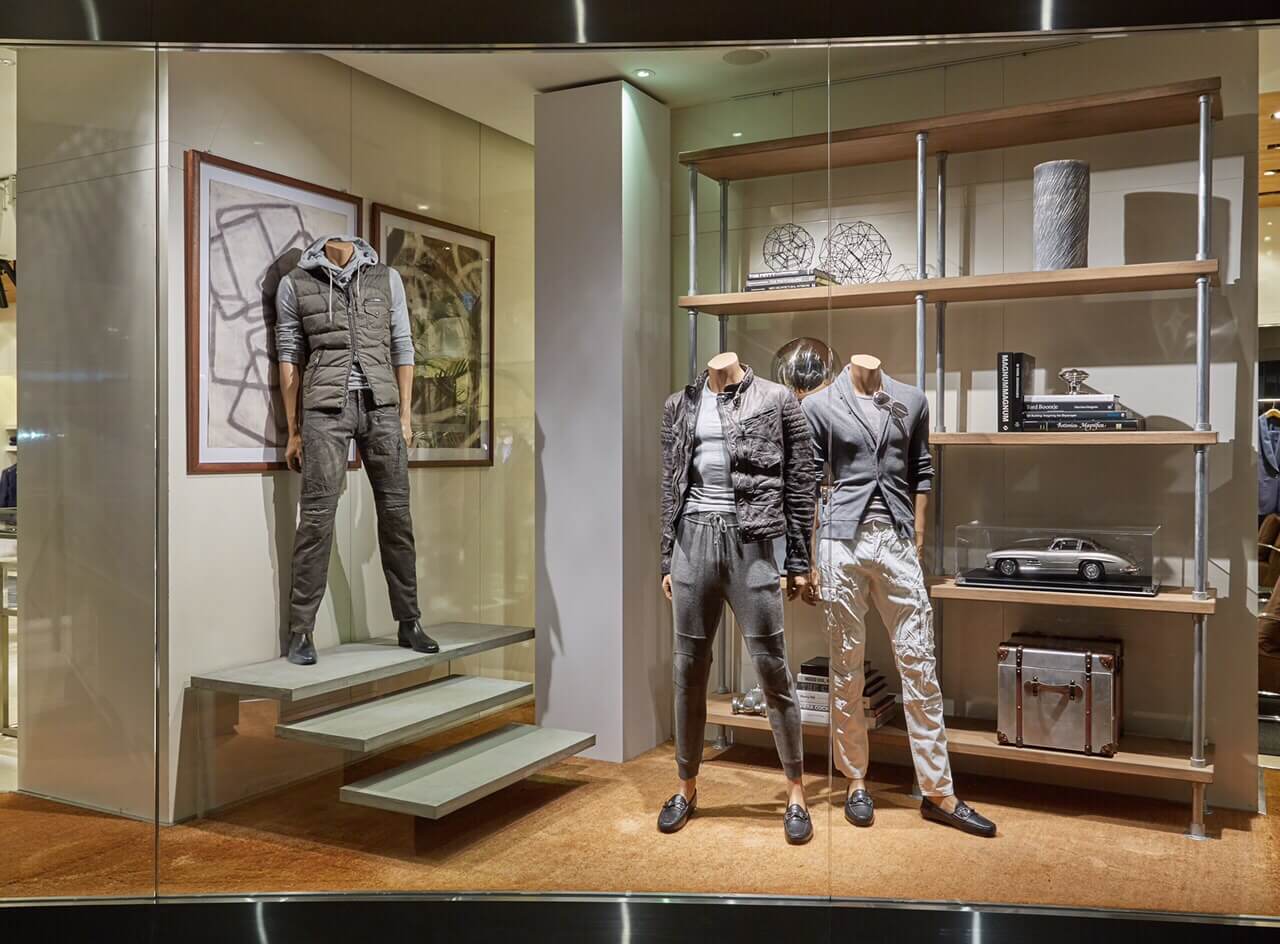

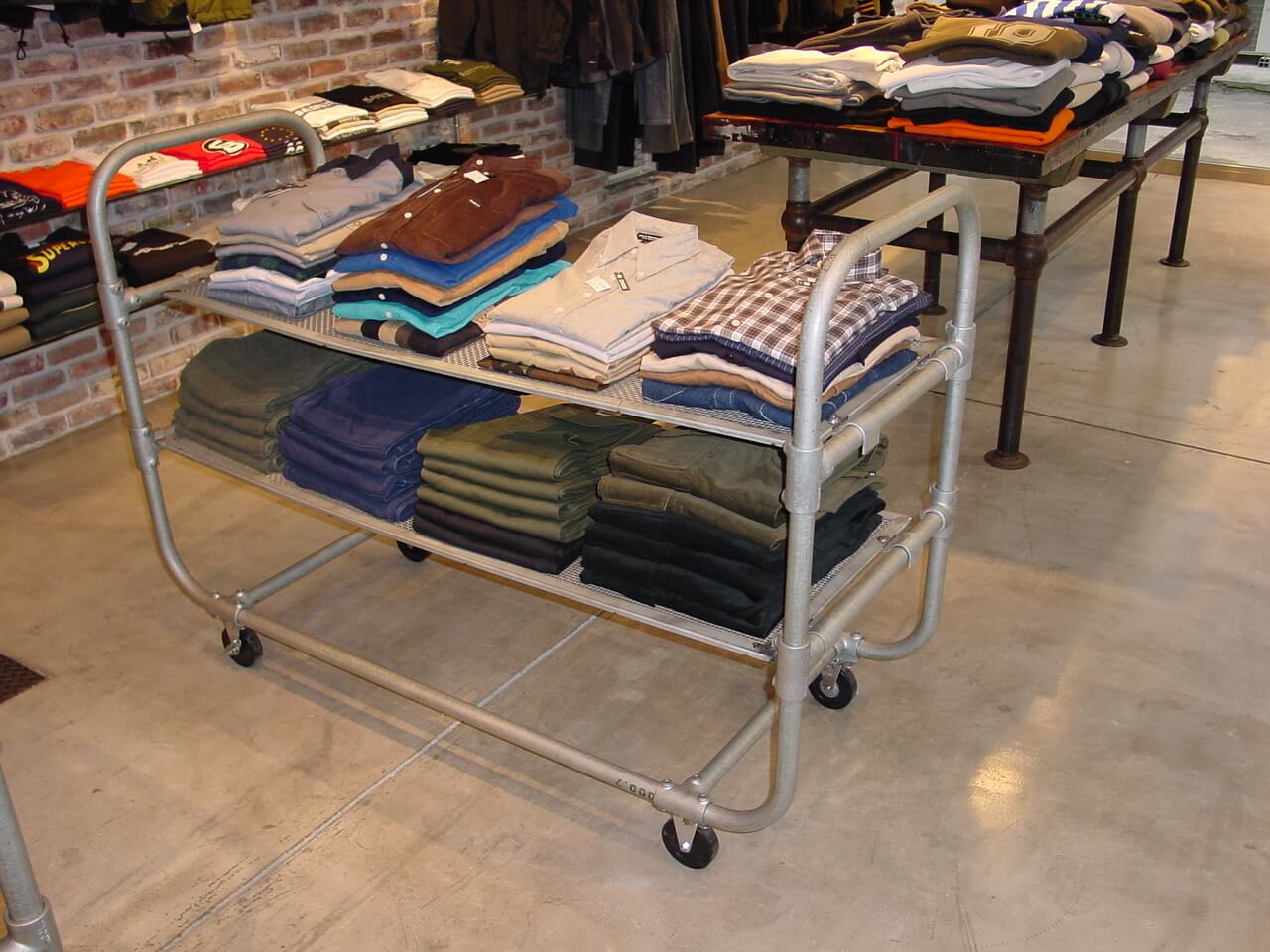

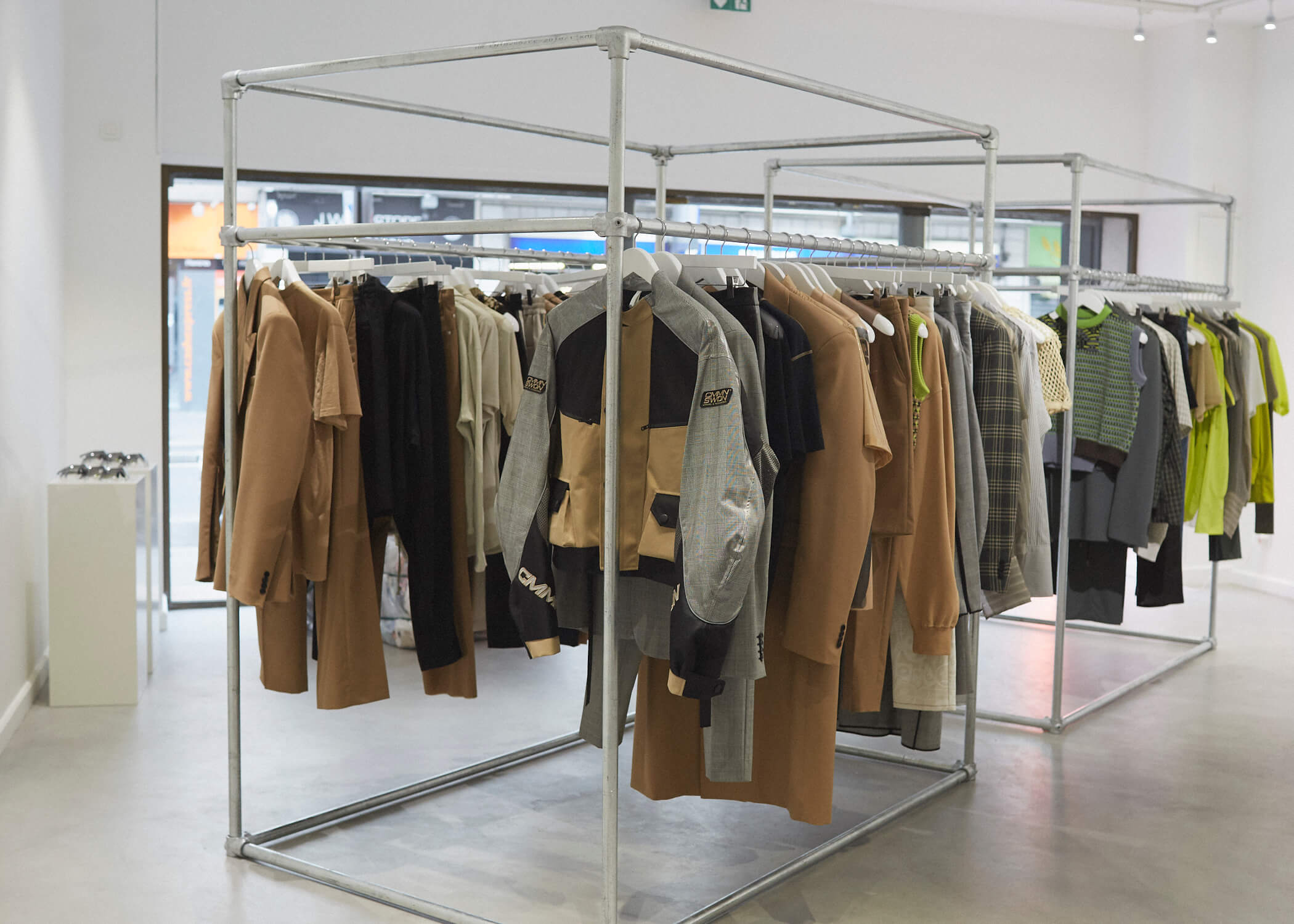

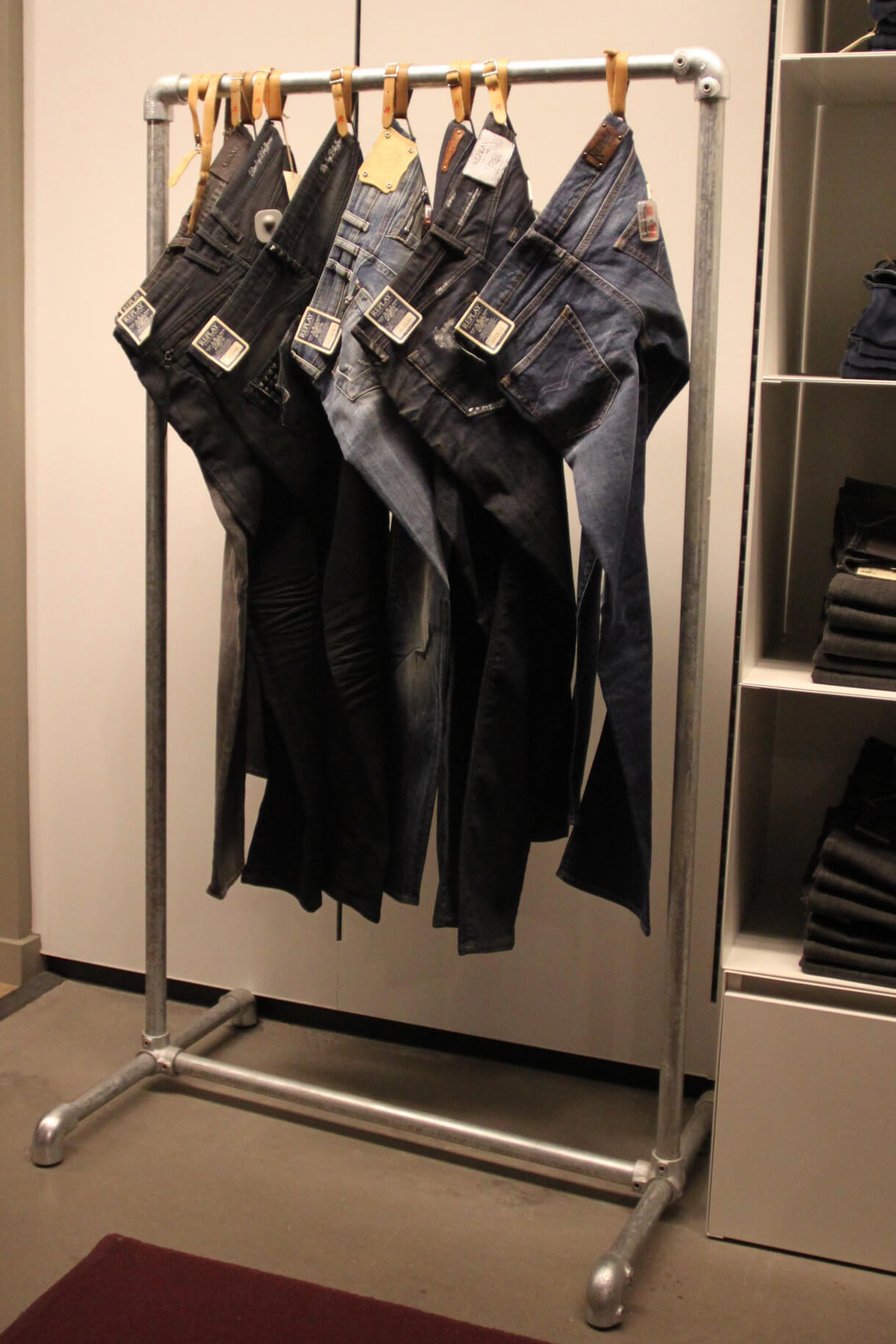

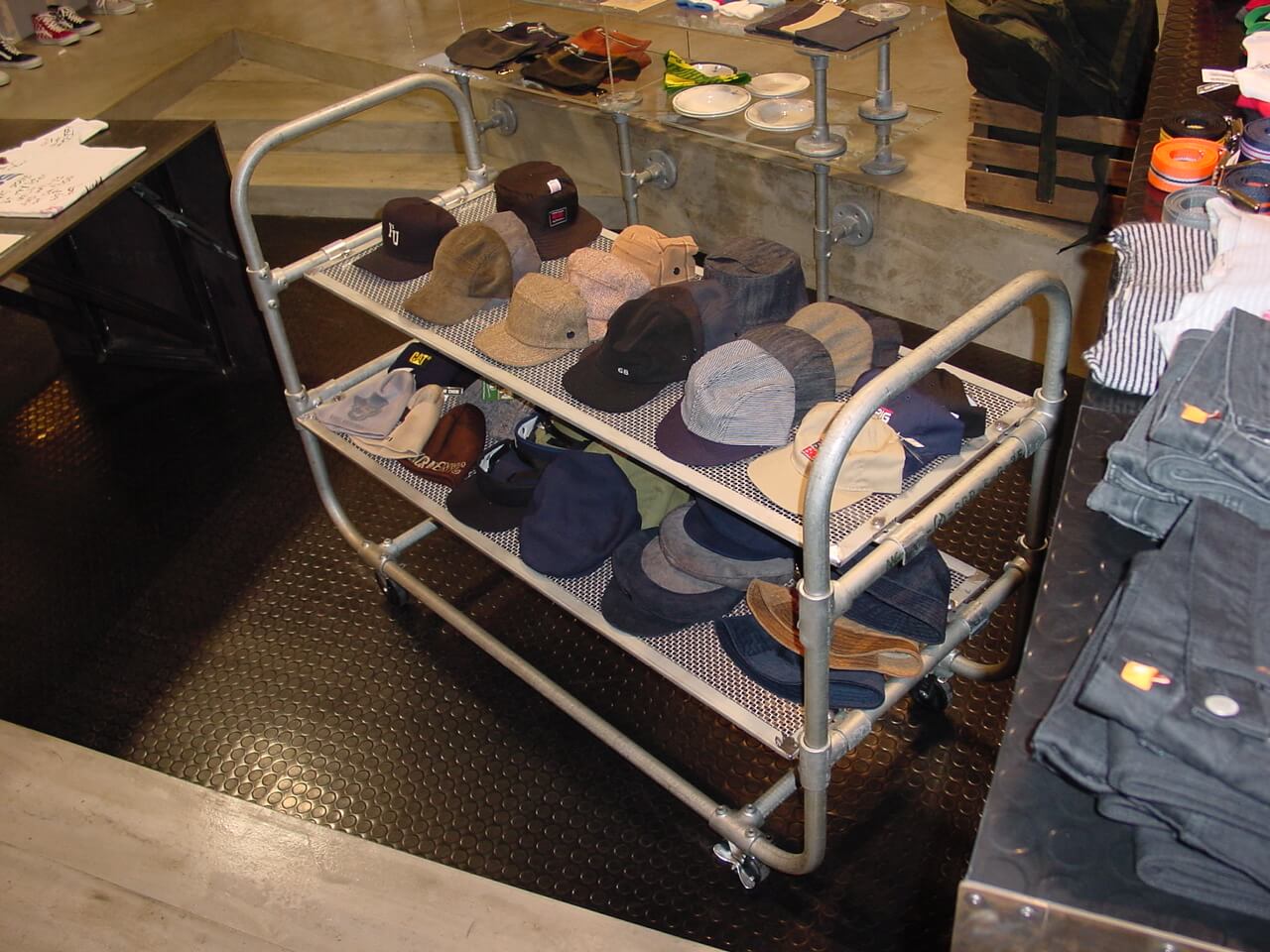

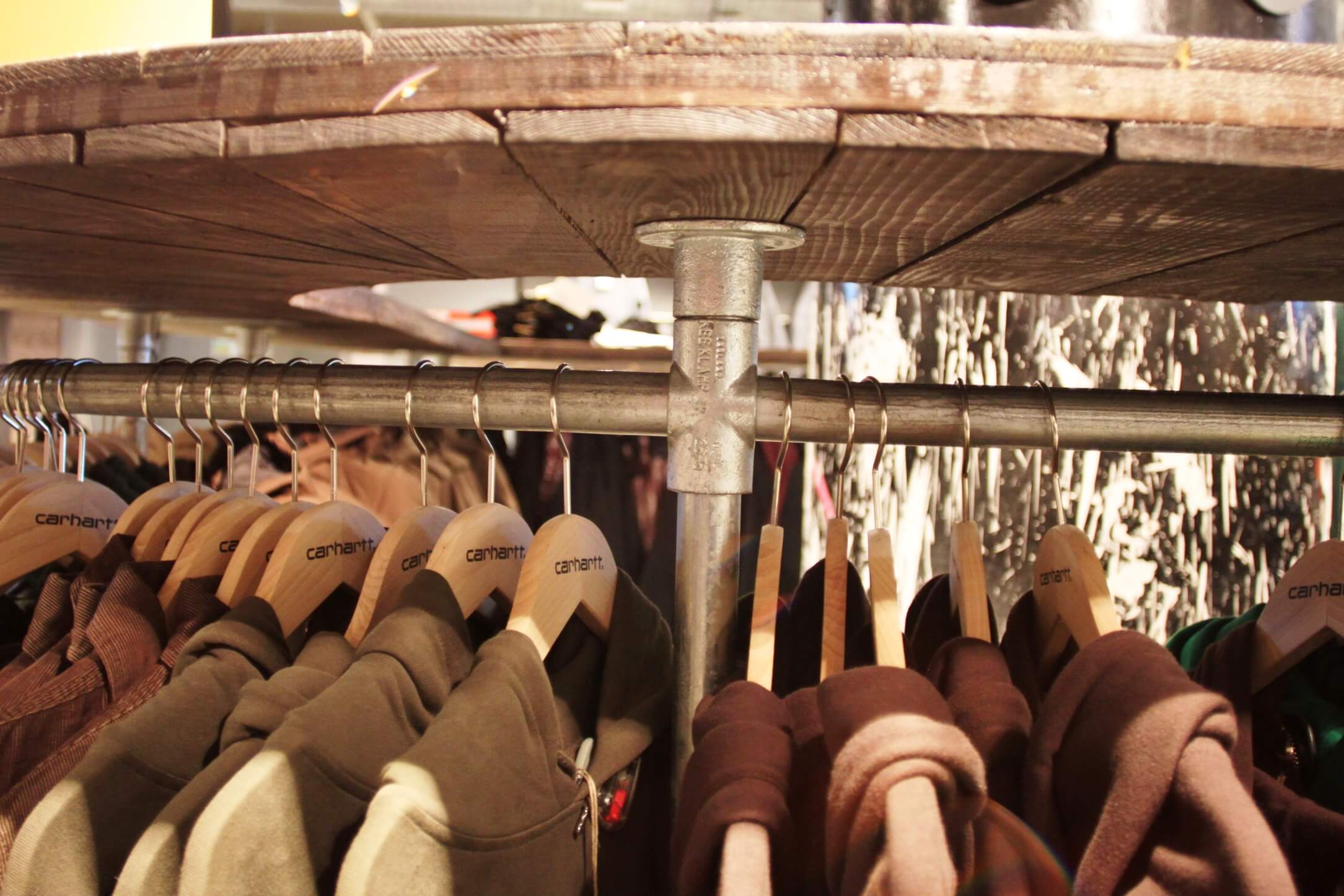

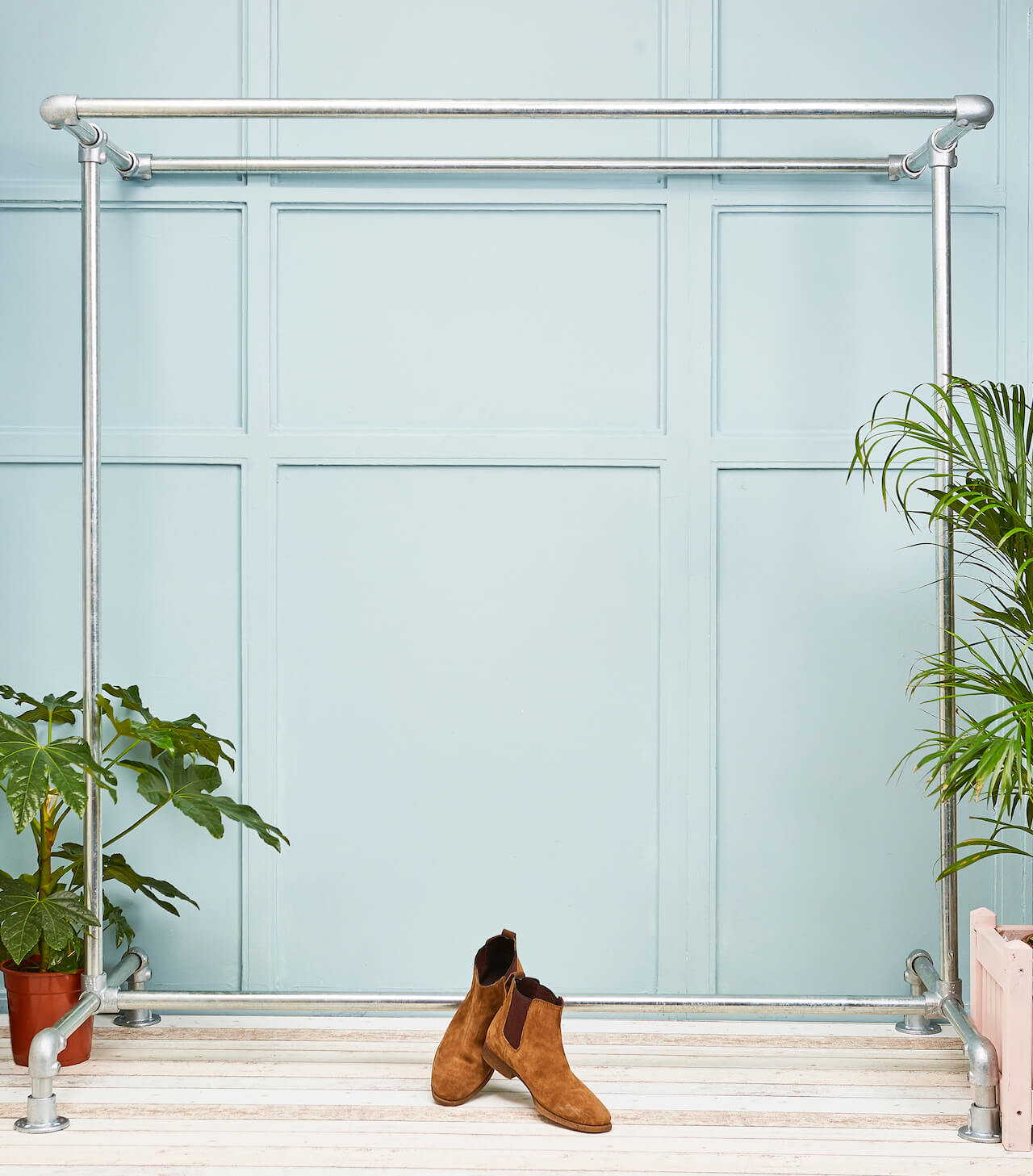

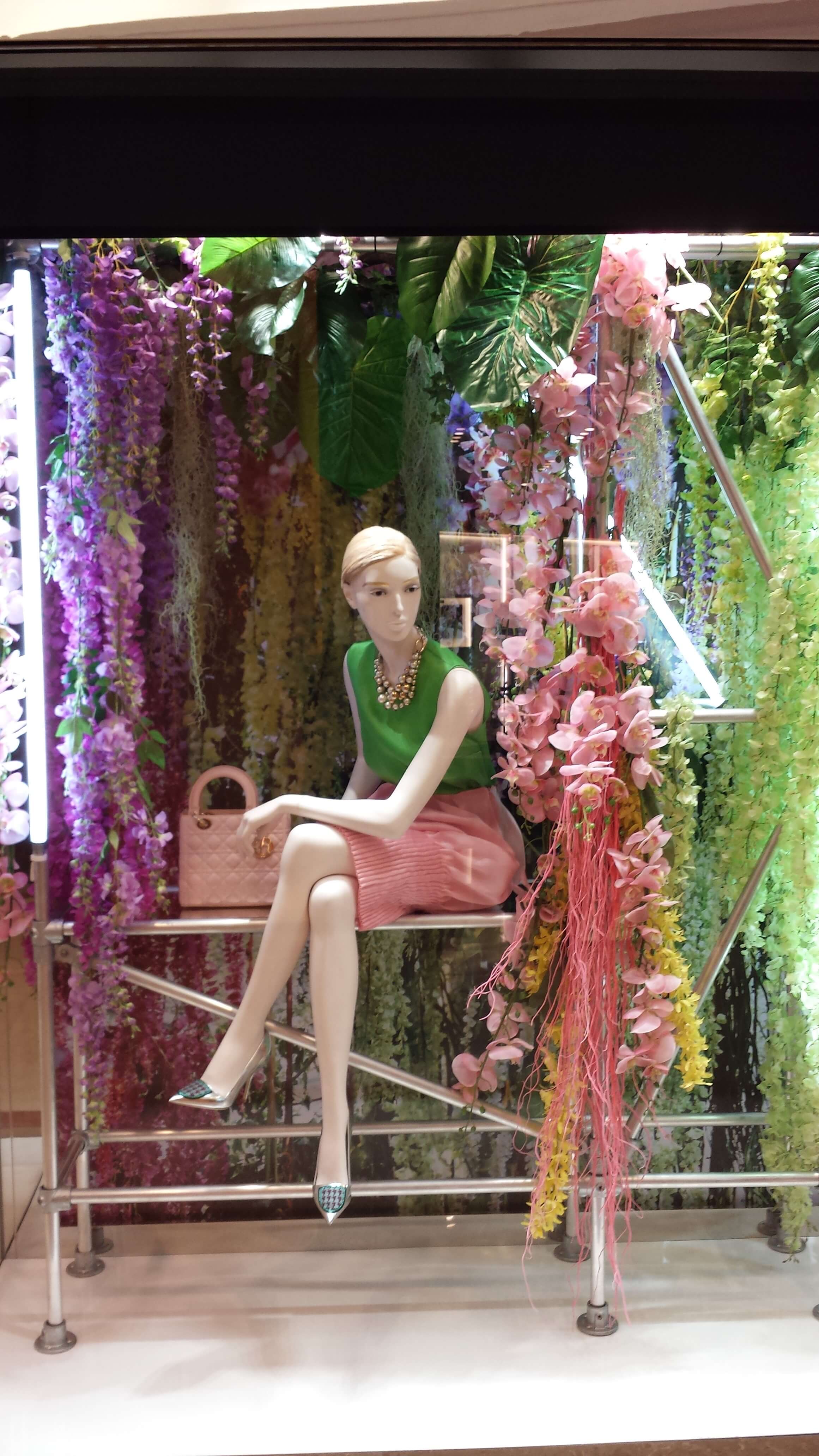

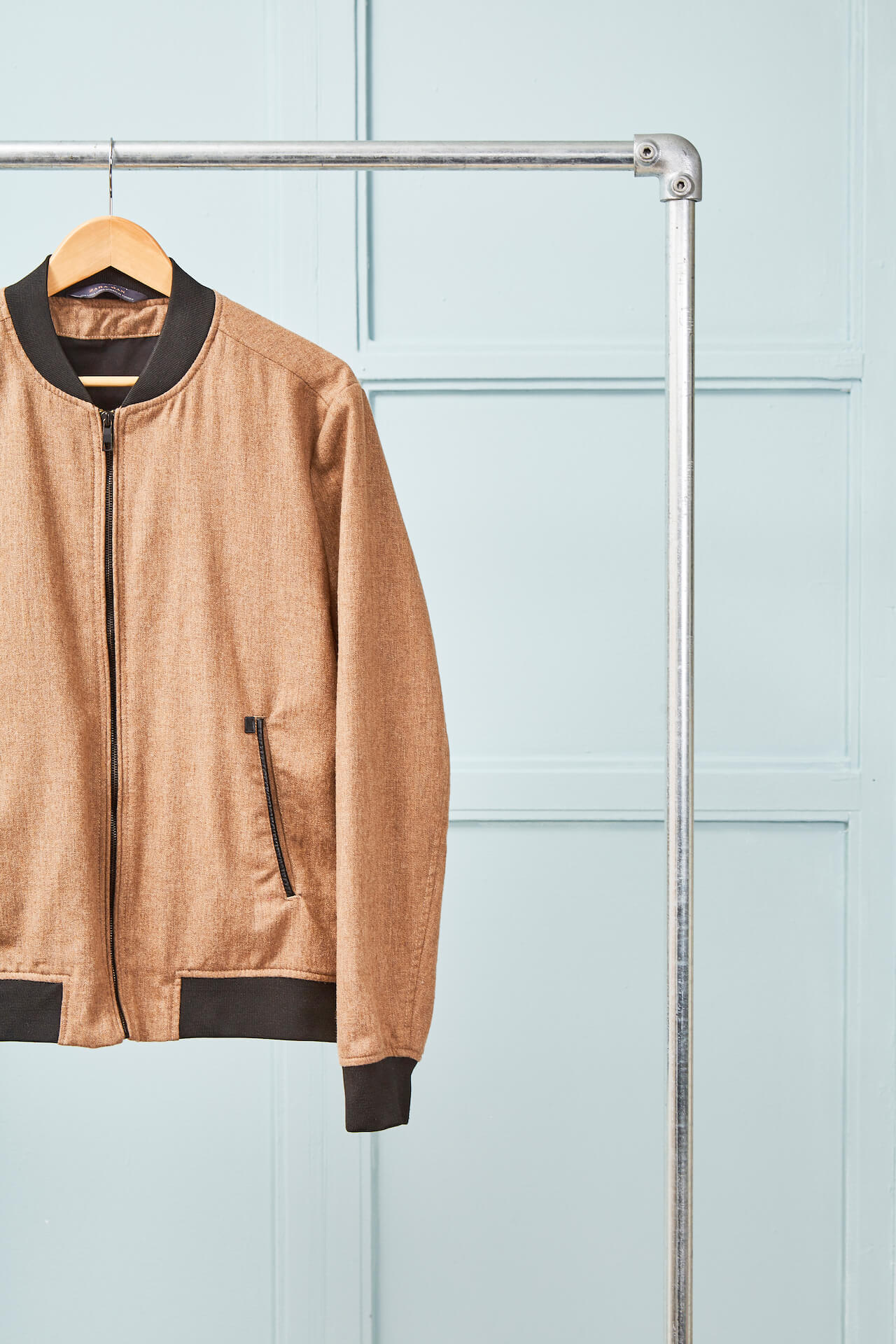

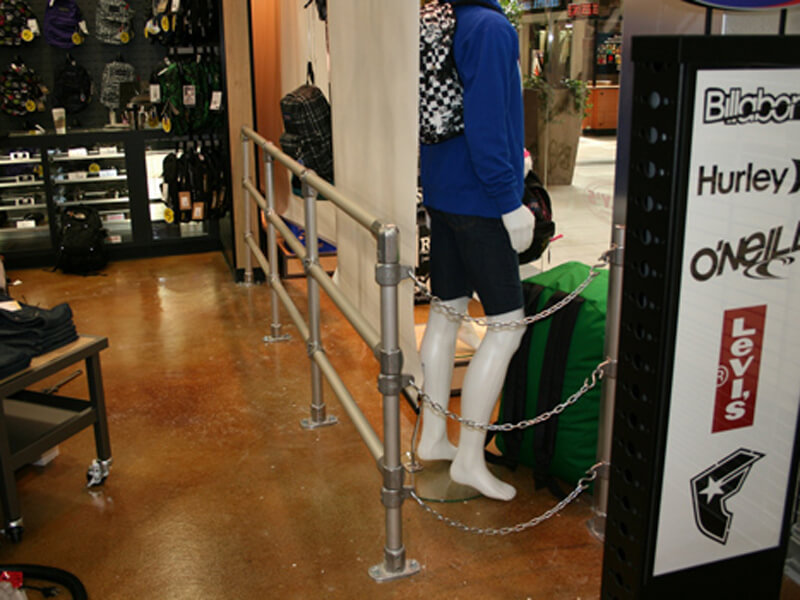

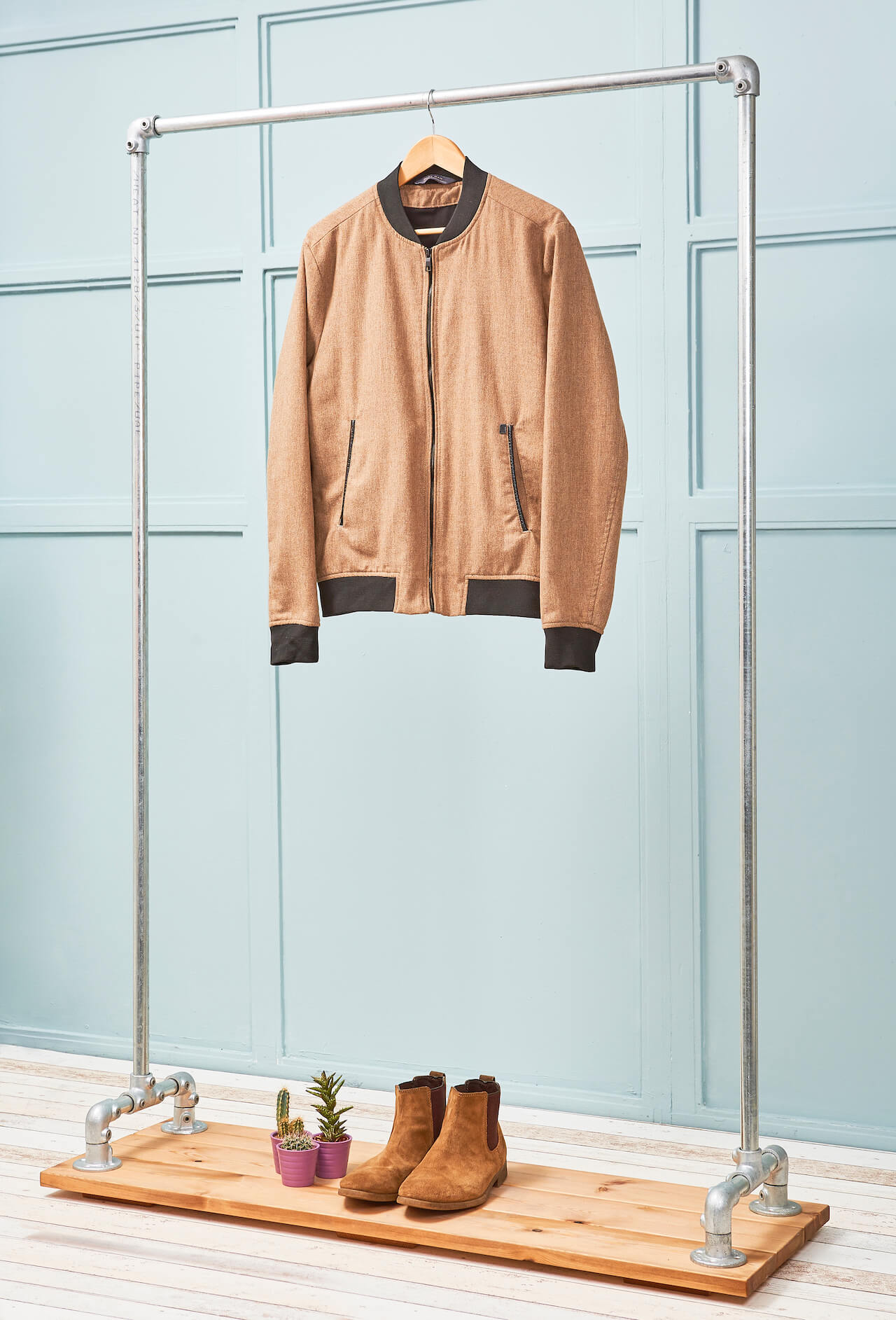

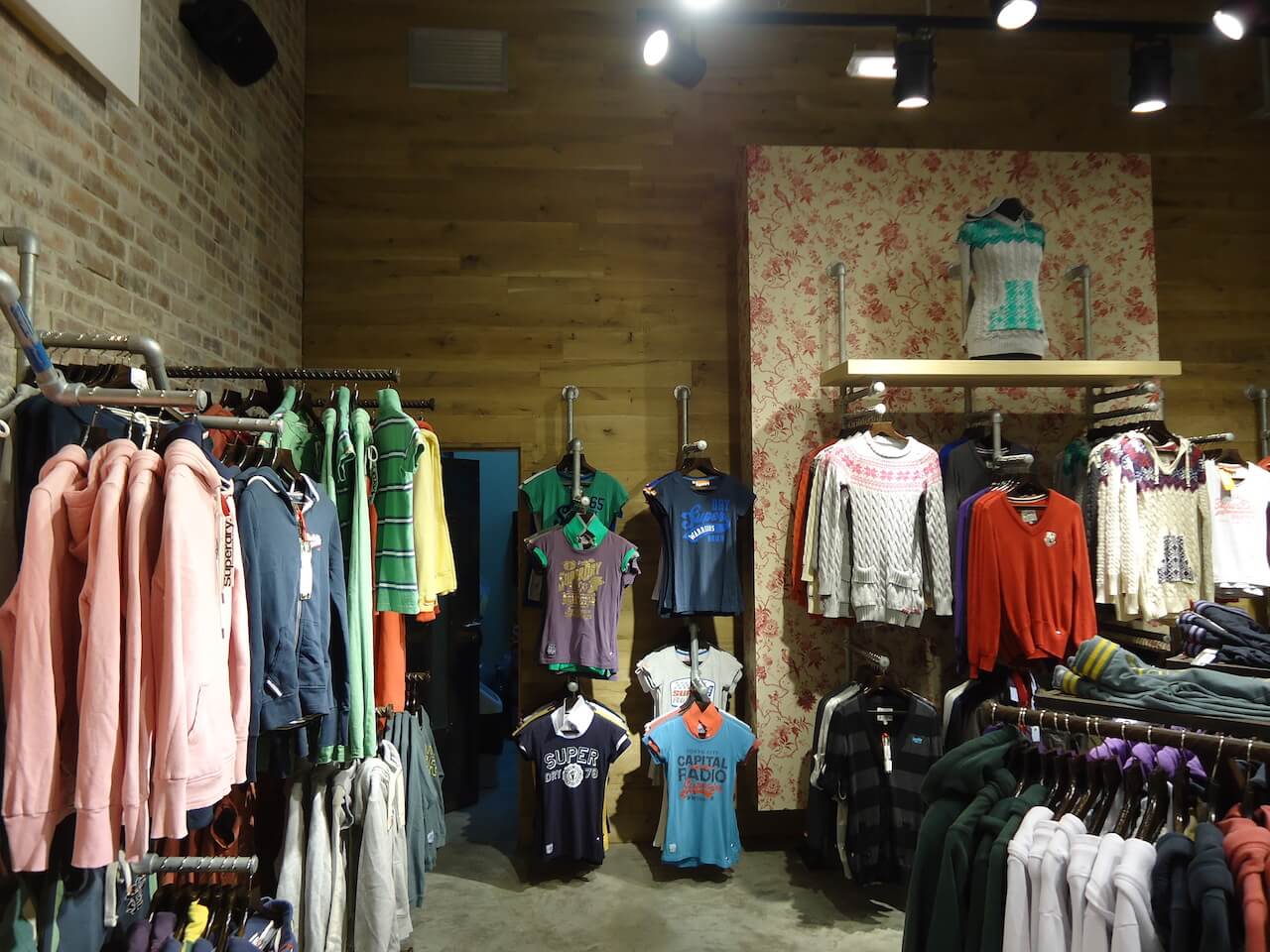

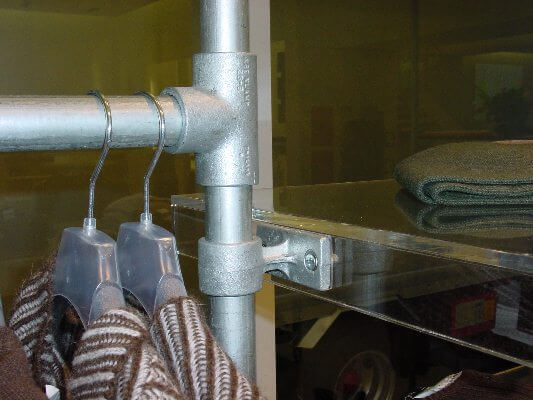

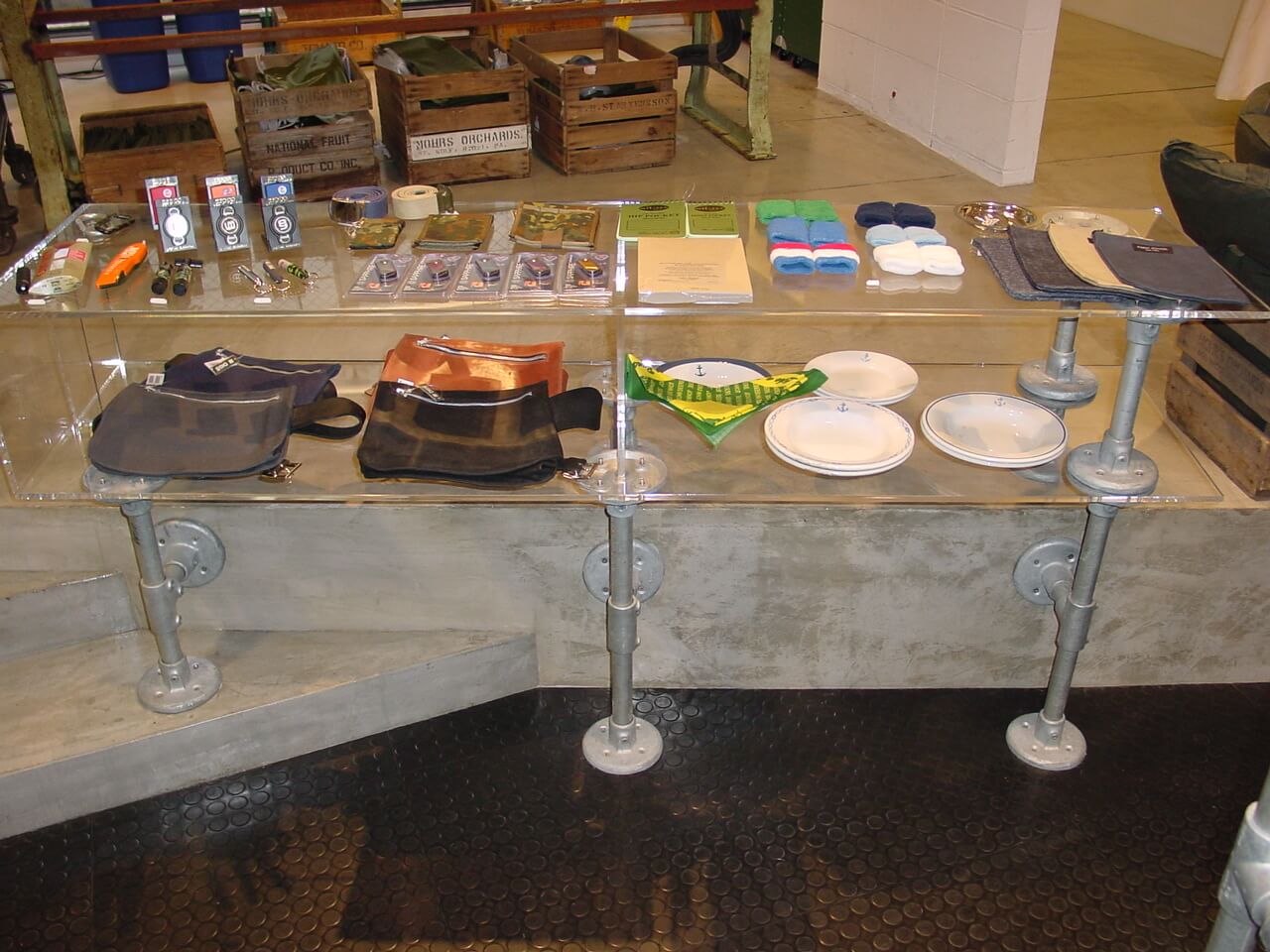

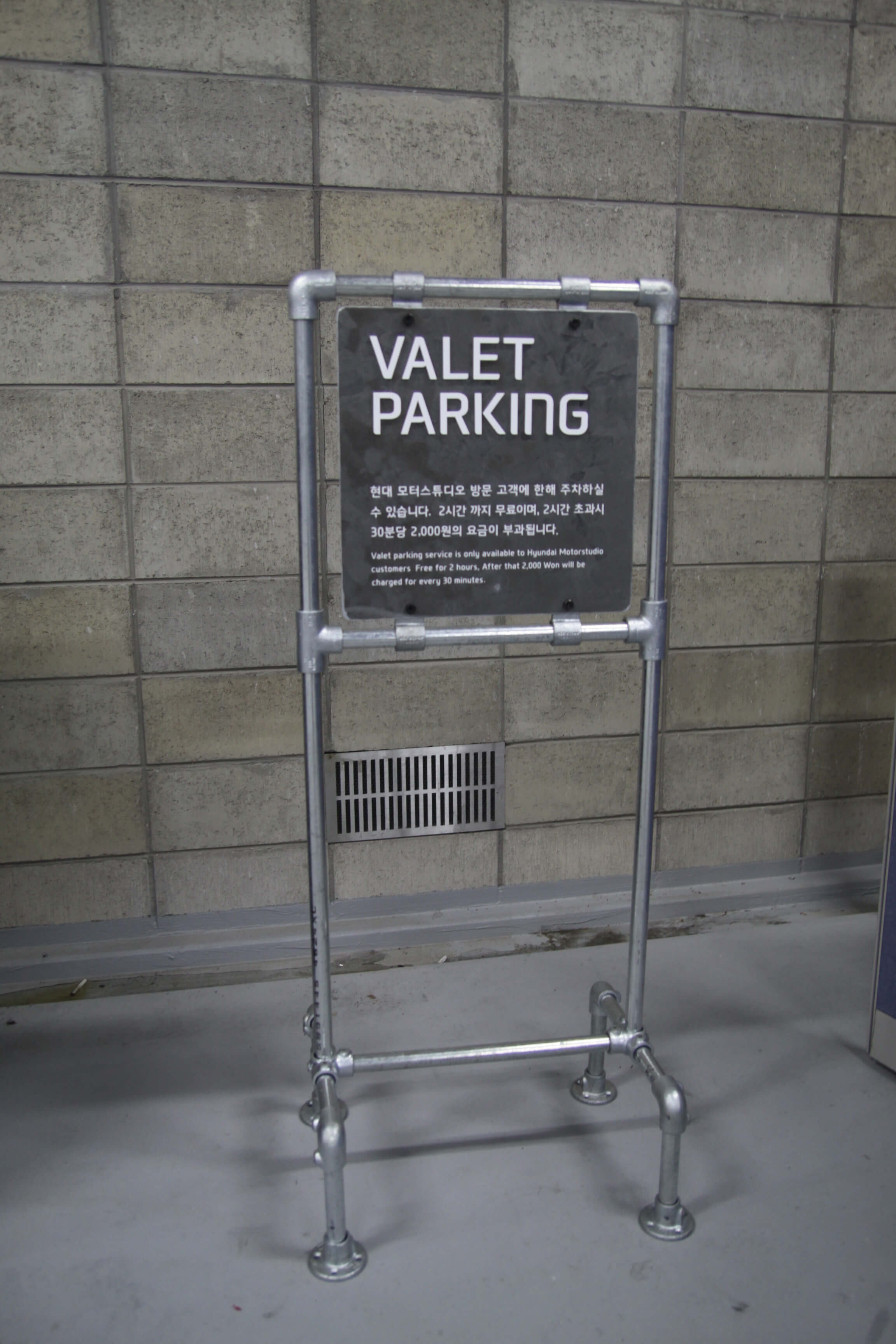

店舗のディスプレイ

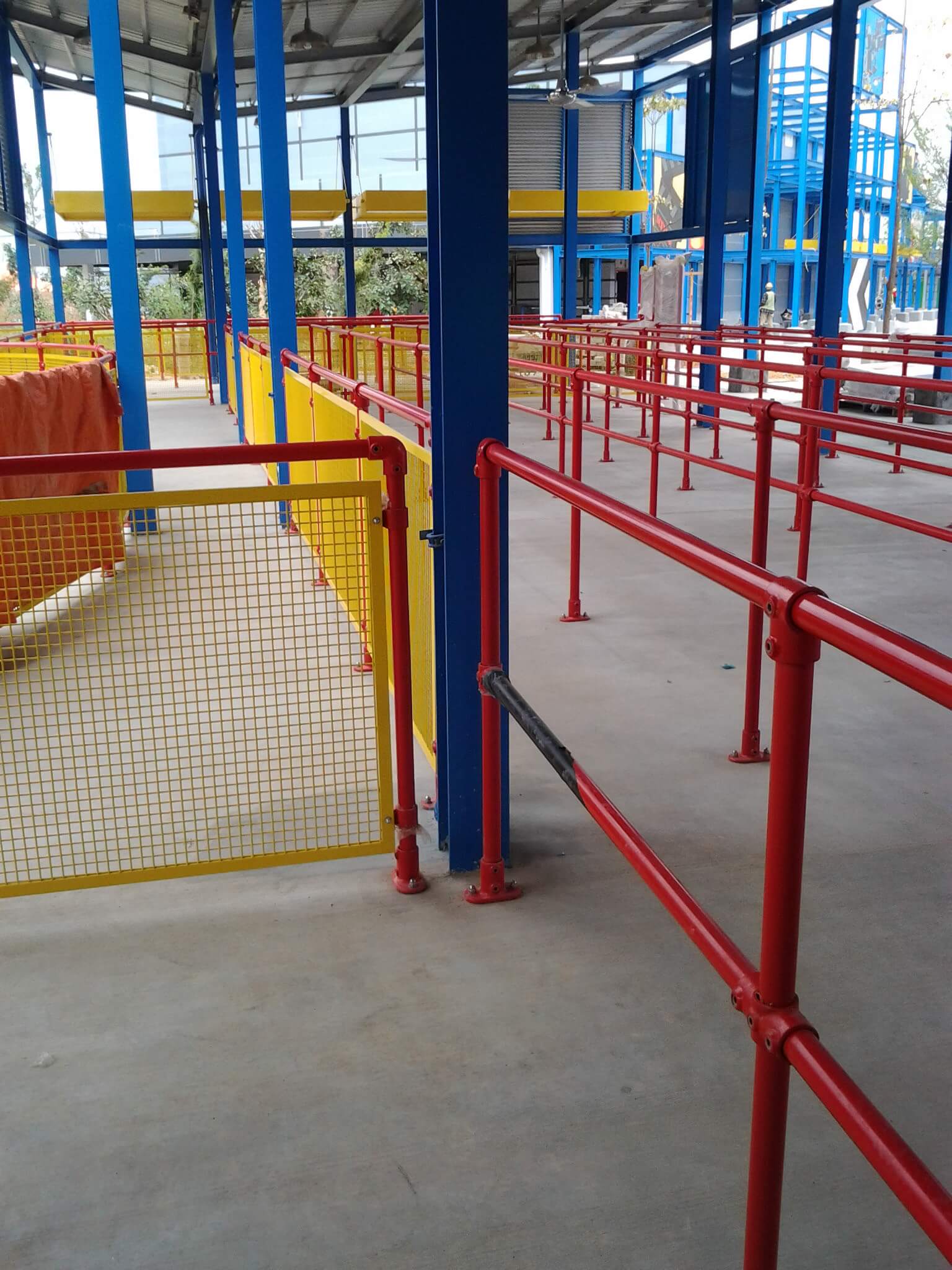

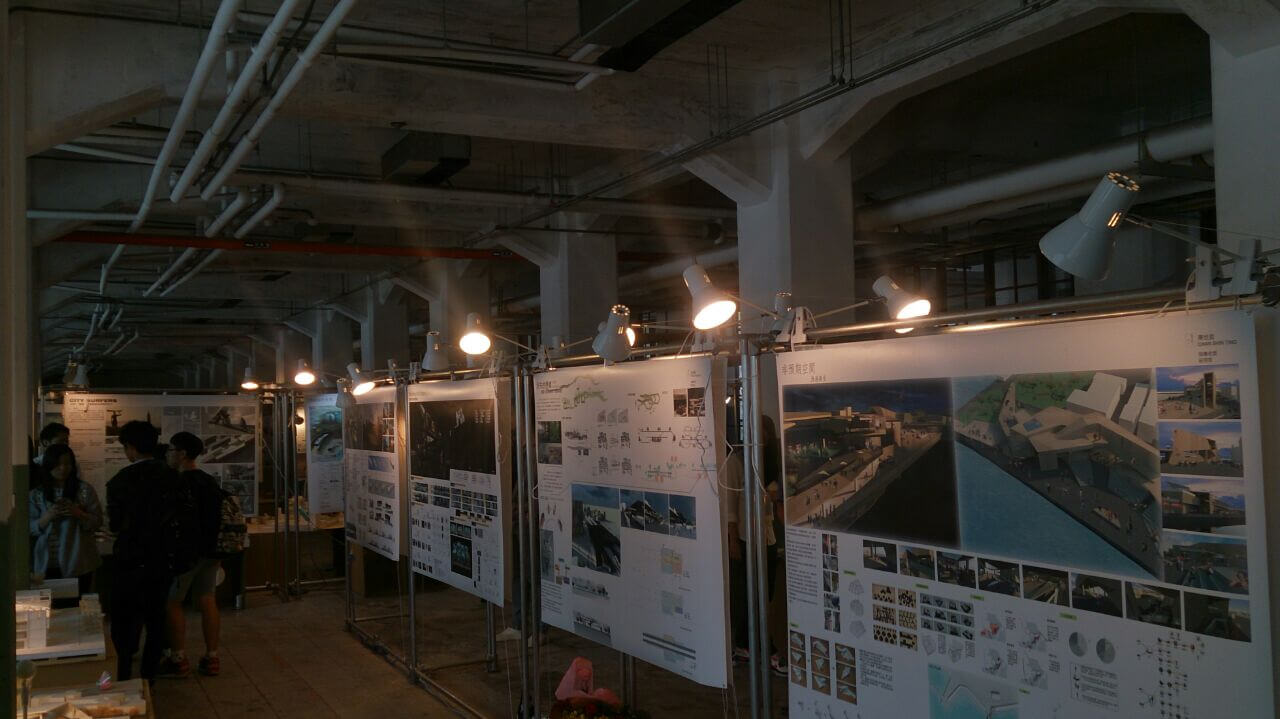

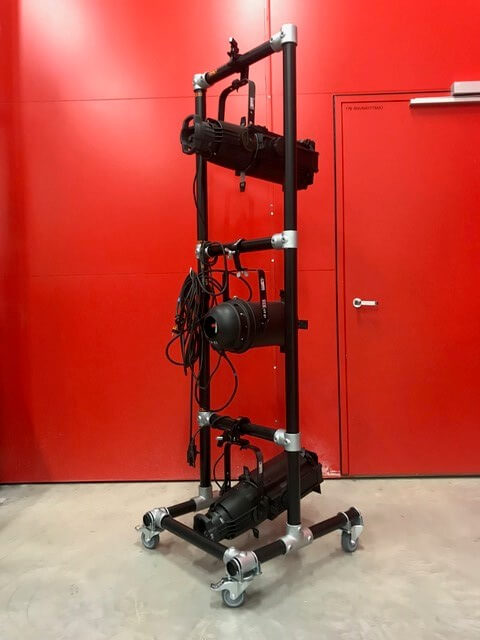

イベント会場
遊具

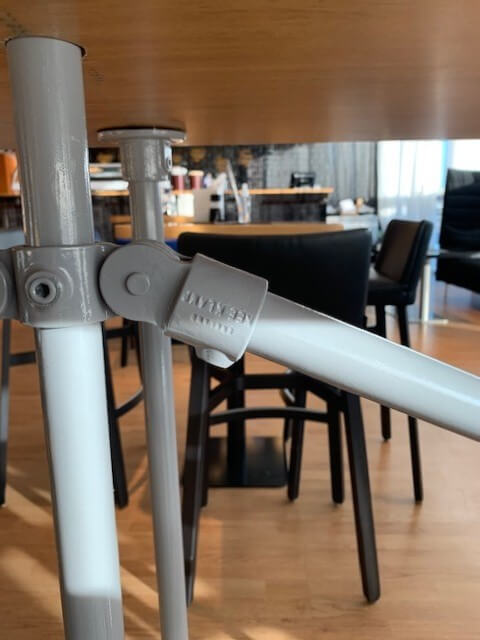

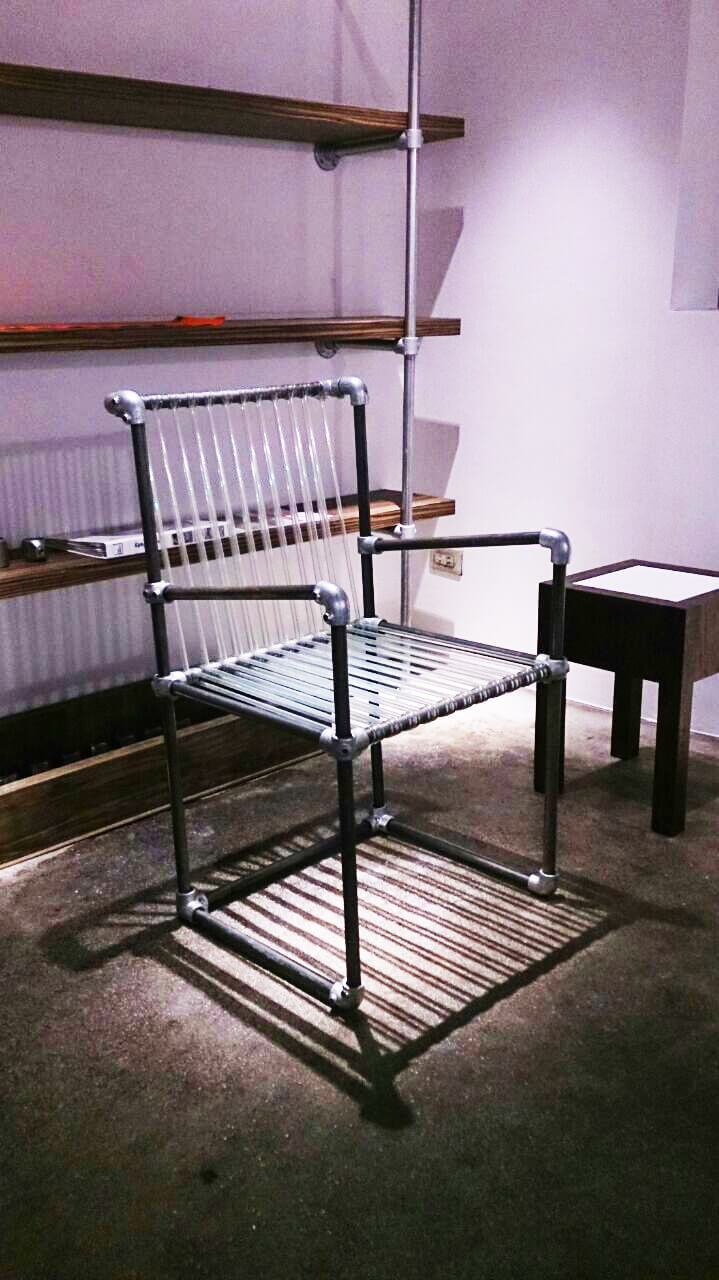

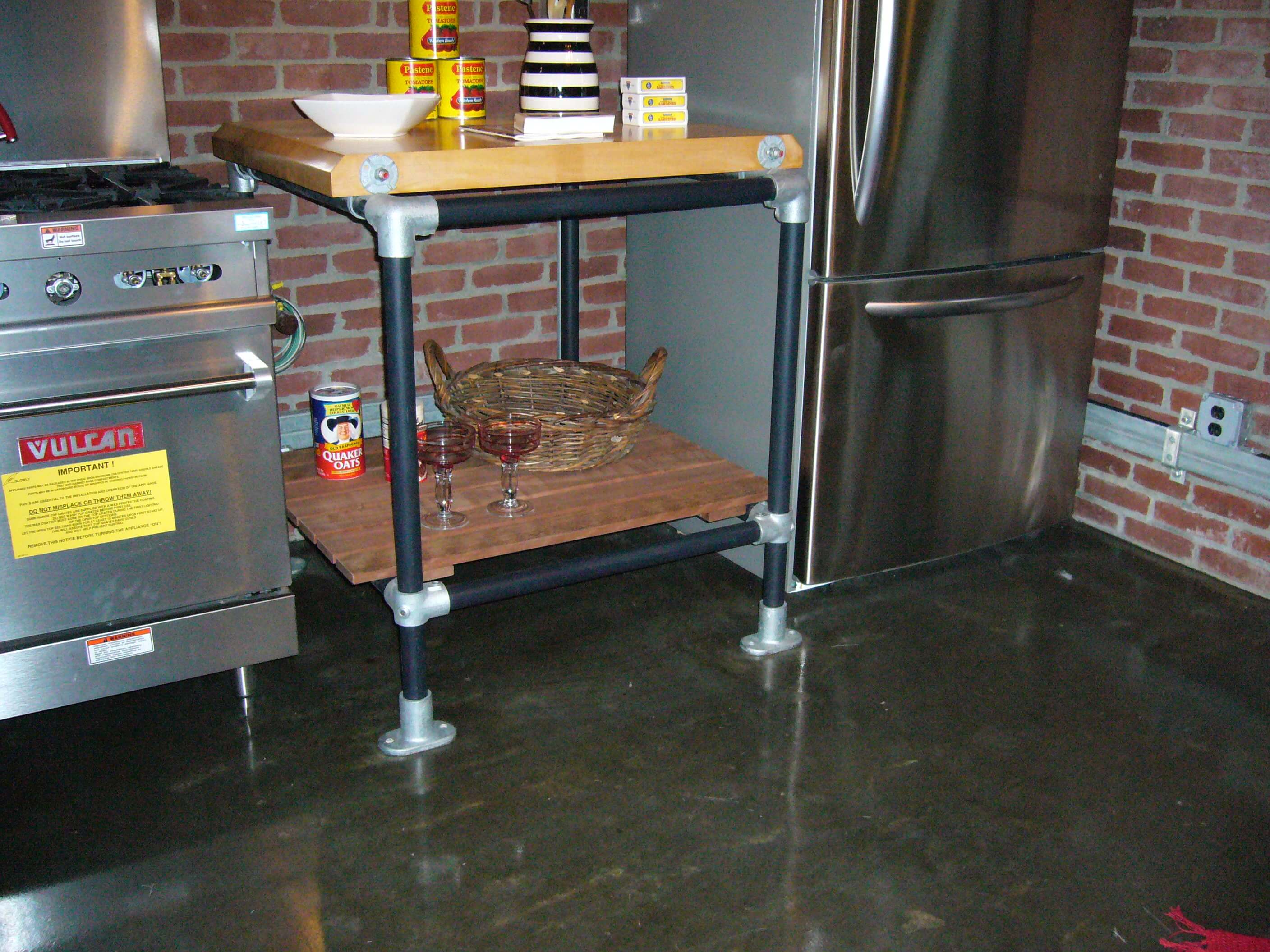

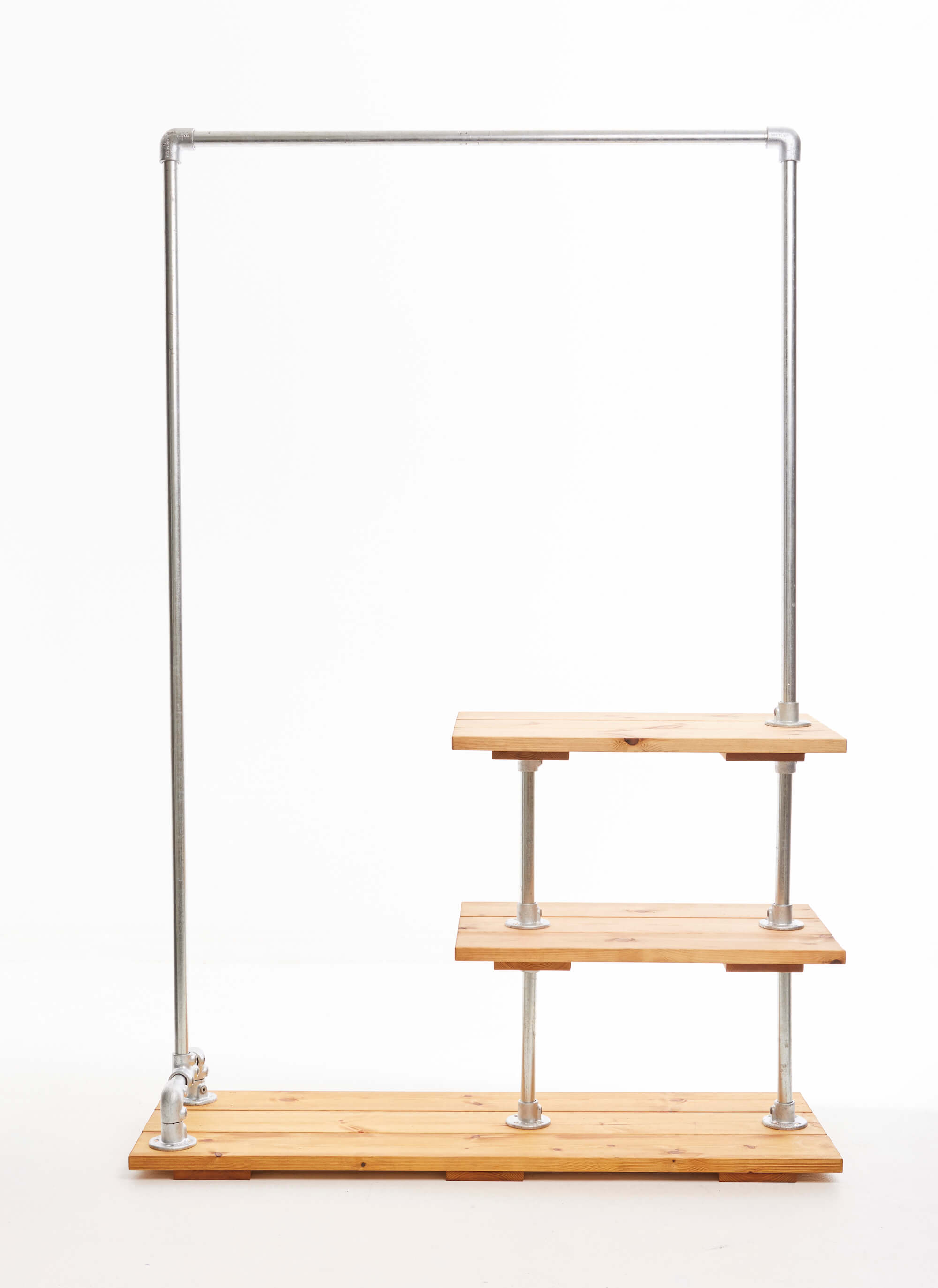

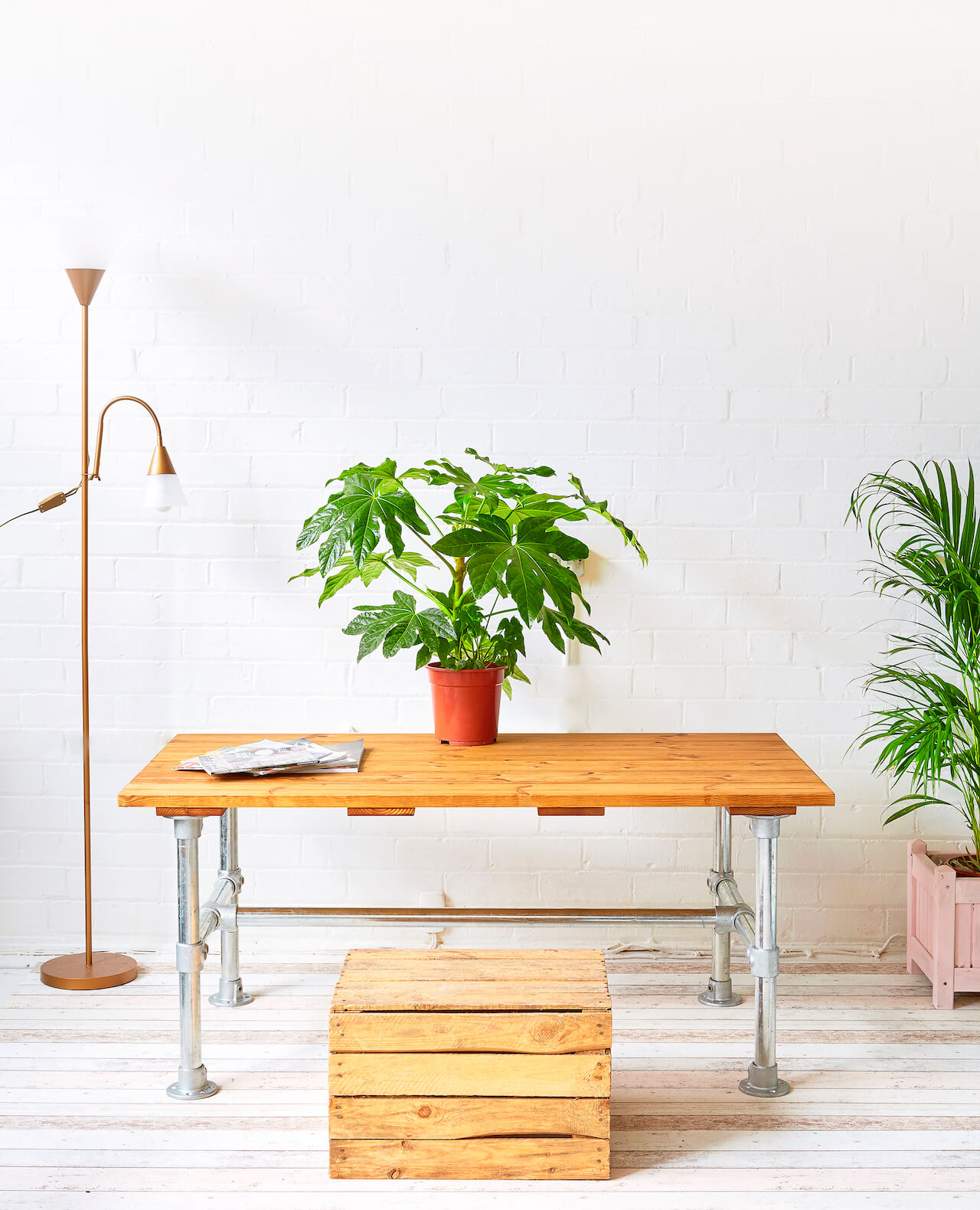

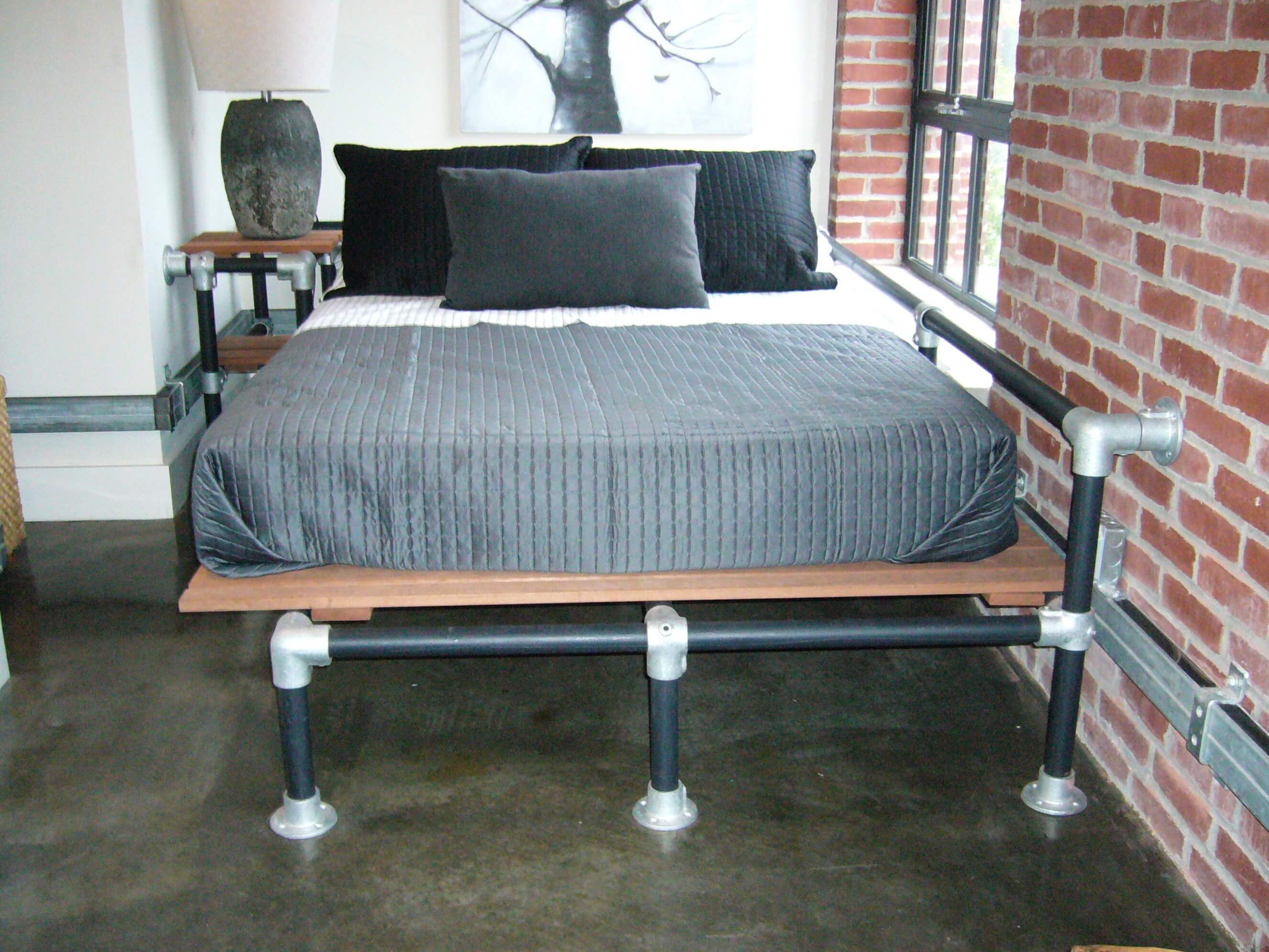

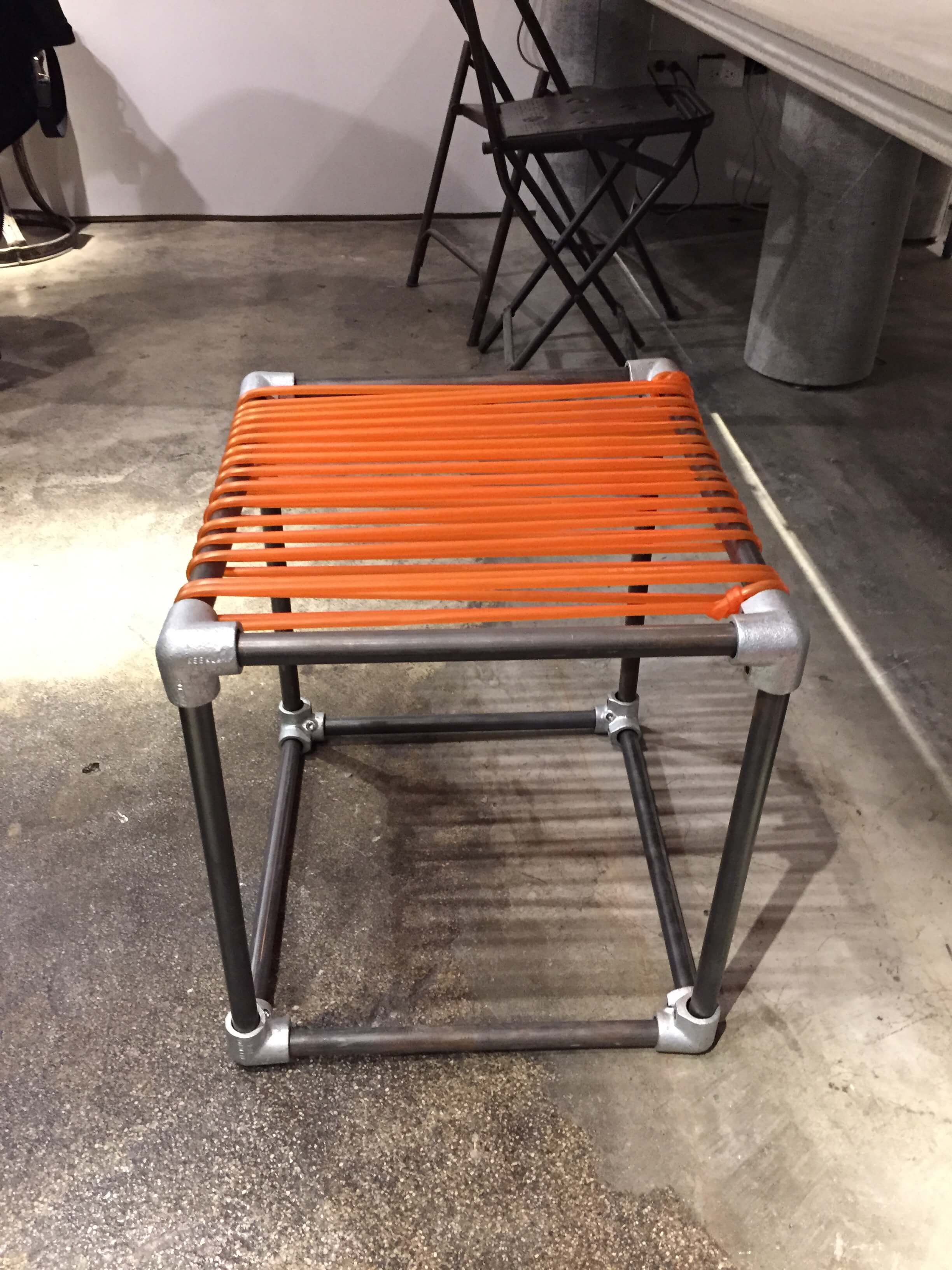

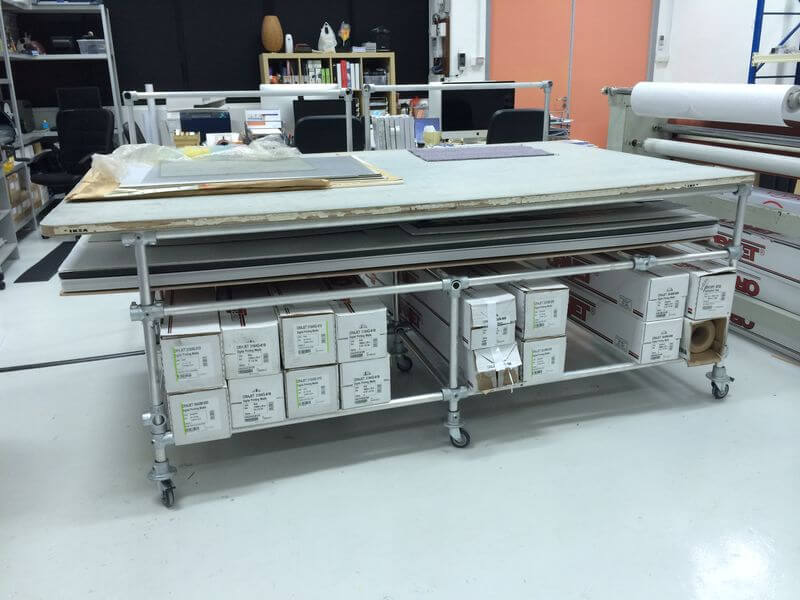

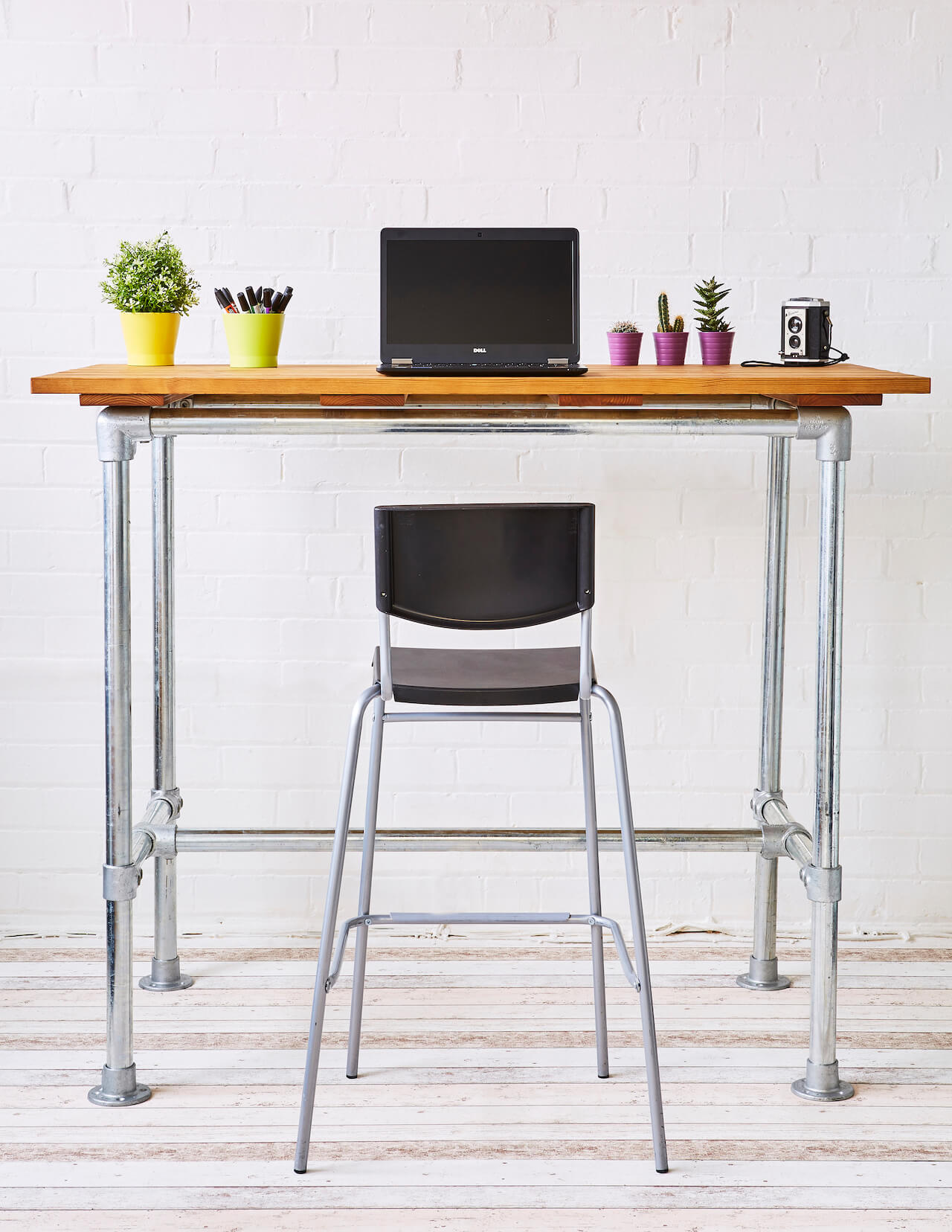

椅子などの家具

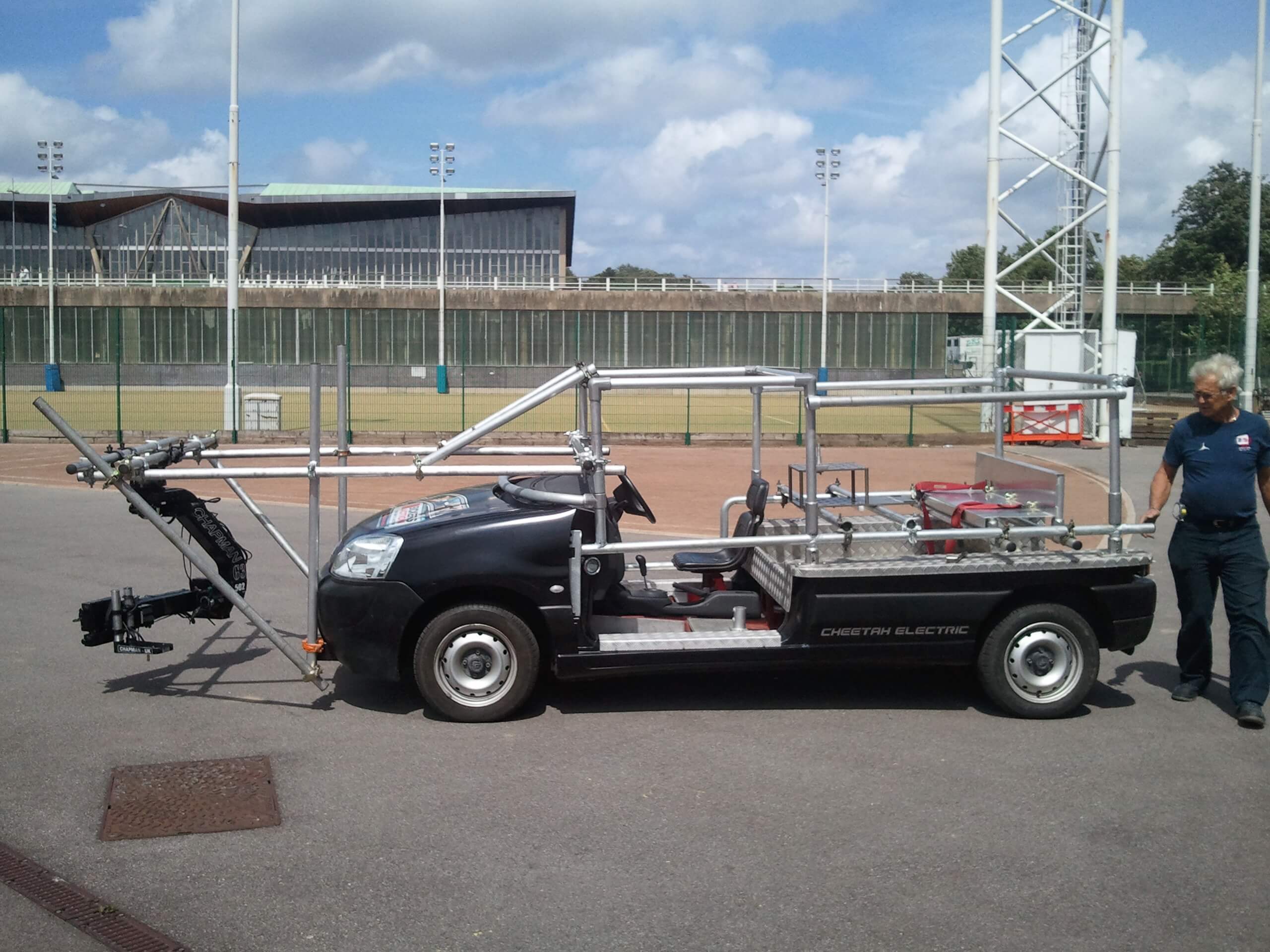

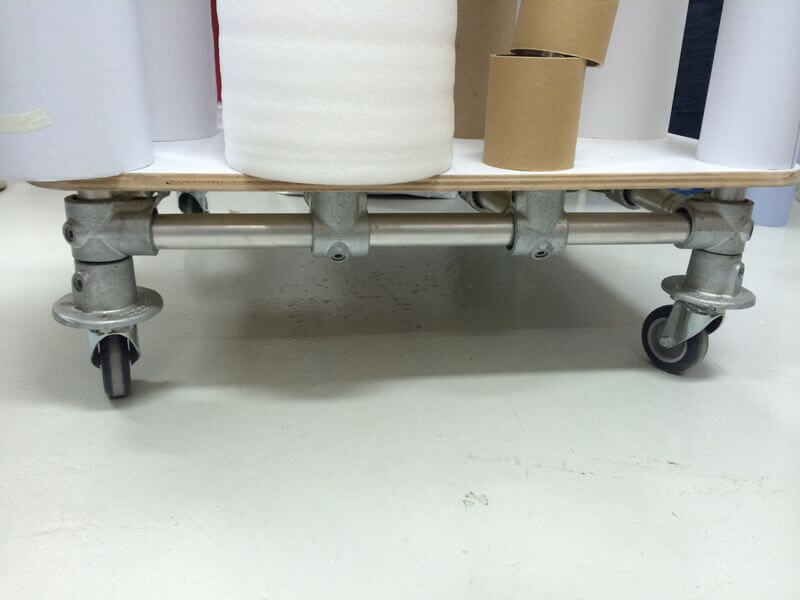

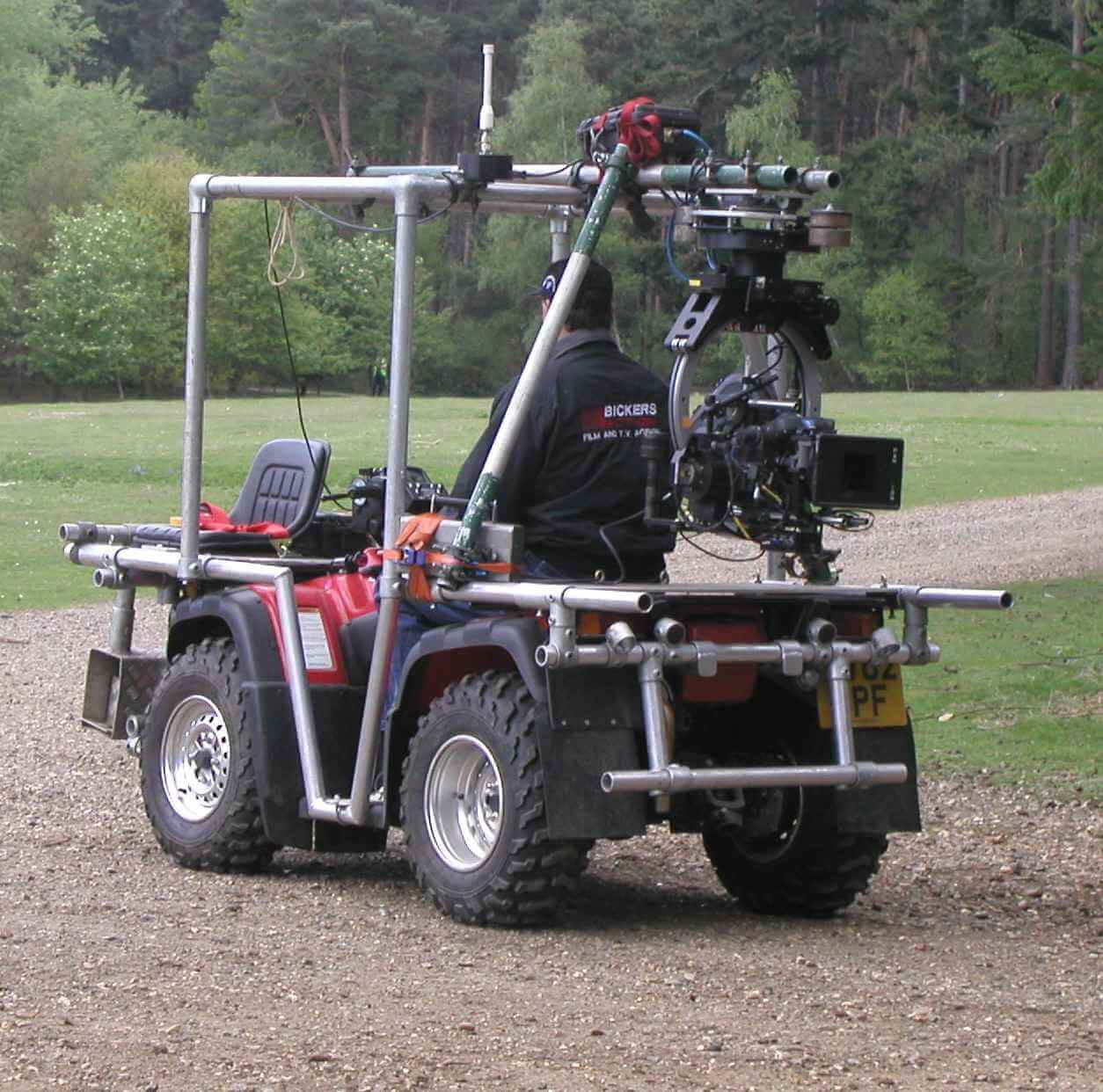

その他様々な用途
単管クランプとの施工比較(PDF)はこちら

施工方法

クランプに内蔵されているネジを六角レンチで締めるだけ。
■超硬金属でできているネジの先端がパイプに食い込むので、非常に安全。
■内臓のネジを4kg/mで締めると816kgのスリップ荷重に耐え、2倍の安全係数です。

※注）クランプと六角レンチはサイズの合ったものを使用してください。
セットスクリューの締め付けは4kgMのトルク（目安としてセットスクリューがキークランプ内に1mm程度入るくらい）で行ってください。

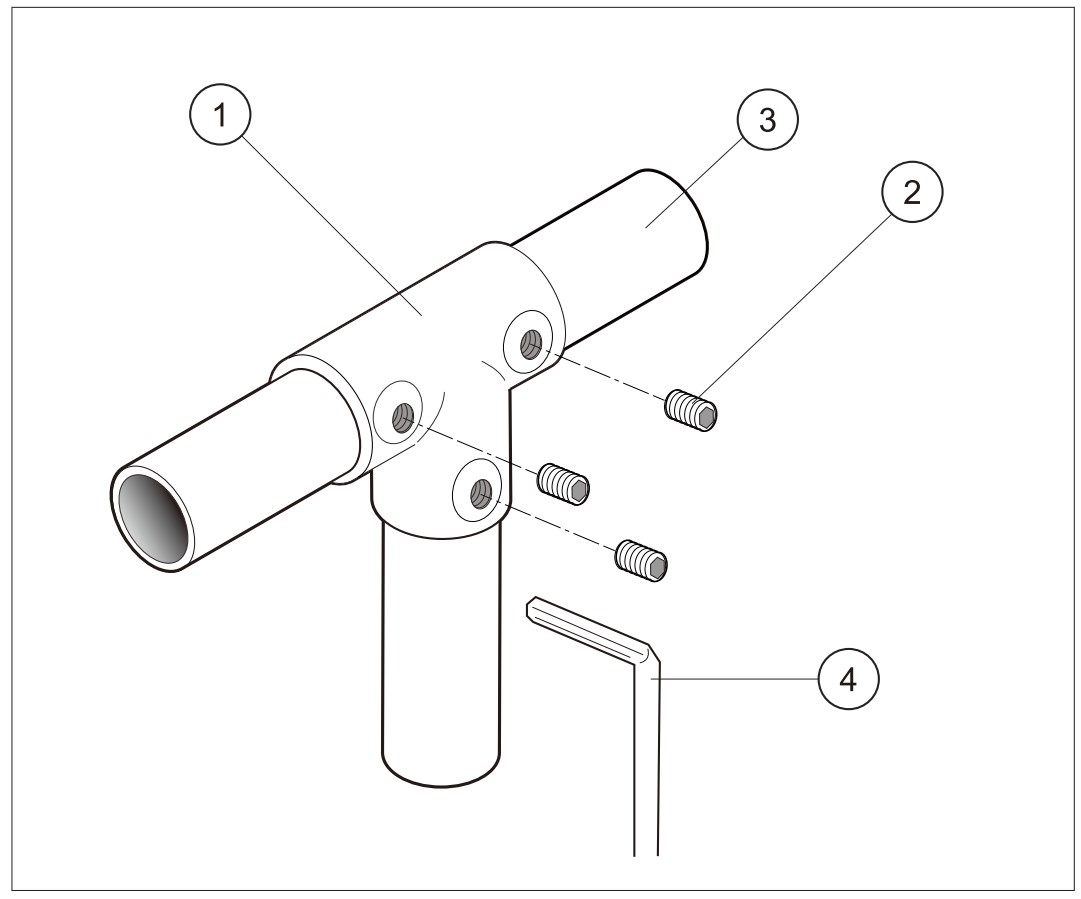

①キークランプ　②セットスクリュー　③パイプ　④六角レンチ
※キーライトは数値、結合部が若干異なります。

種類と適用パイプ寸法

下記パイブサイズに適応し、クランプのタイプは約70種類、全部で約300種類揃っています。
※キーライトは数値、種類が若干異なります。

キークランプサイズ	キーライトサイズ	パイプ外径	ジョイント寸法 ( Ｘ )
3	-	17.3mm	12mm
4	-	21.7mm	13mm
5	-	27.2mm	14mm
6	6	34.0mm	17mm
7	7	42.7mm	22mm
8	8	48.6mm	25mm
9	-	60.5mm	30mm

パイプのカット寸法算出方法

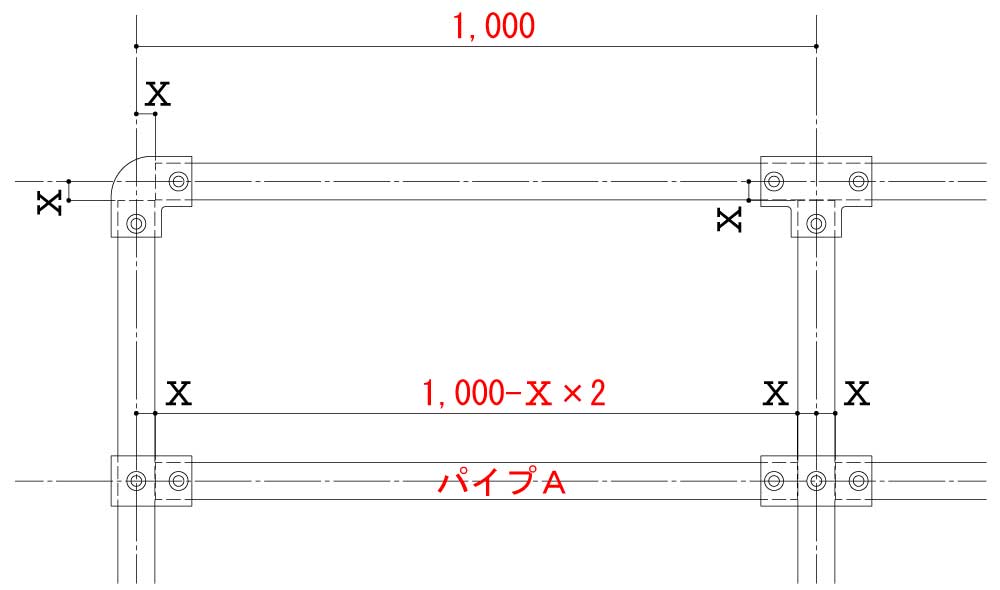

基本的な構成部材としてのキークランプとパイプの寸法は、右図のようになっています。

パイプ寸法は、構造物の芯寸法を基準にしてジョイント寸法 ( Ｘ ) をマイナスして求めます。

例えば、サイズ5(27.2Φ)で芯々が1000mmの場合、パイプＡの長さは1000mm - 14mm × 2 で972mmとなります。
